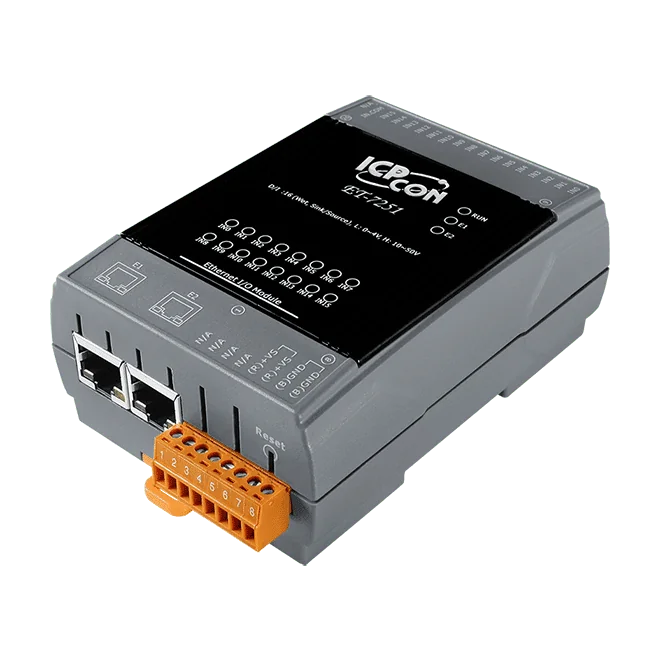

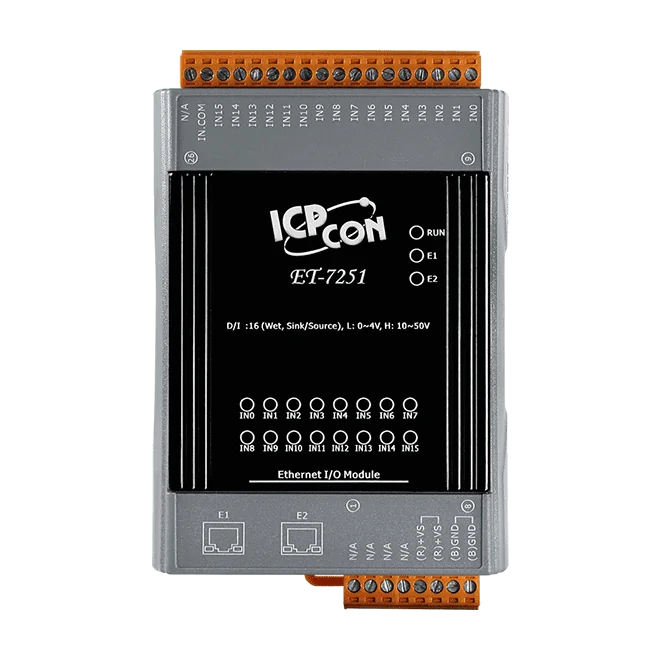

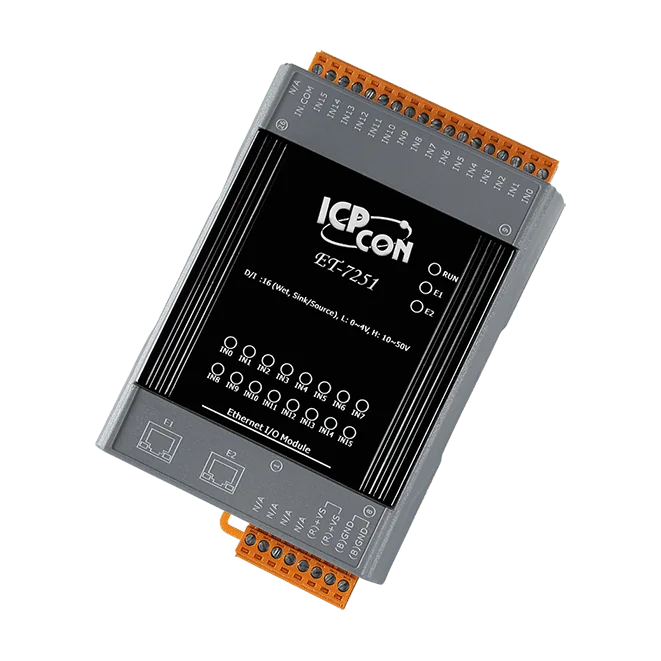

ET-7251 Ethernet-I/O-Modul, 16-Kanal-DI für Nassschalter mit 2-Port-Switch

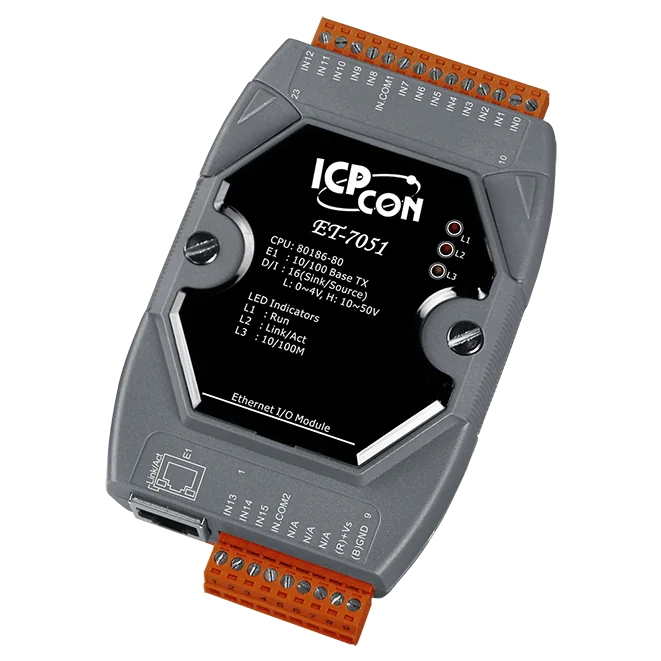

Das ET-7051 CR ist ein Ethernet-Remote-I/O-Modul, das 16 digitale Eingänge für Nasskontakte in ein Modbus-Netzwerk einbindet. Jeder Kanal lässt sich zusätzlich als 32-Bit-Zähler konfigurieren. Damit eignet sich das Modul zum Zählen von Impulsen von Sensoren, Zählern und Schaltkontakten, ohne ein separates Zählgerät zu benötigen.Ethernet-Seite, I/O-Seite und Spannungsversorgung sind galvanisch getrennt, mit einer Isolationsspannung von 2500 VDC für die I/O-Seite und 1500 VDC für Ethernet. Die Kanäle untereinander sind nicht getrennt. Das Modul ist für Installationen ausgelegt, in denen auf der Eingangsseite gefährliche Spannungen anliegen können.Der integrierte Webserver und das Web-HMI ermöglichen die Konfiguration und Überwachung des Moduls über einen Browser. Der Zugriff wird durch ID- und Passwortschutz sowie einen IP-Filter gesteuert. Für den überwachten Betrieb bietet das Modul zudem einen dualen Watchdog und eine I/O-Paarverbindung.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7051 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das 16 digitale Eingänge für Nasskontakte überwacht. Jeder Eingang kann alternativ als 32-Bit-Zähler konfiguriert werden, was sich für Impulszählung und Ereignisprotokollierung an Maschinen und in der Gebäudetechnik eignet.Das Modul unterstützt sowohl Modbus TCP als auch Modbus UDP und verfügt über einen integrierten Webserver mit Web-HMI zur Konfiguration und Statusanzeige. Die I/Os sind mit 2500 VDC galvanisch getrennt, die Eingänge vertragen eine Überspannung von bis zu 70 VDC. Die Kanäle untereinander sind nicht galvanisch getrennt, sodass sich das Modul für Anwendungen eignet, bei denen die Eingangskreise eine gemeinsame Bezugsmasse haben.Zu den Sicherheitsfunktionen der Kommunikation gehören eine Zugriffskontrolle über ID, Passwort und IP-Filter sowie ein doppelter Watchdog und ein programmierbarer Kommunikations-Watchdog. Das Modul ist für die Hutschienenmontage ausgelegt und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

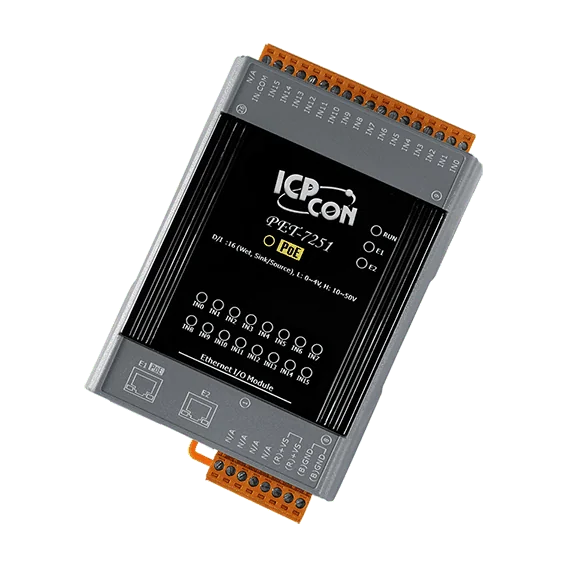

Das PET-7251 CR ist ein PoE-Ethernet-I/O-Modul, das 16 digitale Nasskontakt-Eingänge in ein Modbus-Netzwerk einbindet. Jeder Kanal kann zusätzlich als 32-Bit-Zähler arbeiten, mit einem maximalen Zählerstand von 4.294.967.295 und einer Eingangsfrequenz von 100 Hz. Damit eignet sich das Modul für die Impulszählung und Statusüberwachung an Feldkontakten.Ein integrierter 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, das Modul in einer Linientopologie hintereinander zu verschalten. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC. Der integrierte Webserver und die Web-HMI sowie die Zugriffskontrolle über ID, Passwort und IP-Filter unterstützen die Konfiguration und die Fernüberwachung.Die optische Isolation ist für die I/Os mit 2500 VDC spezifiziert, der transiente Überspannungsschutz mit 3750 Vrms. Beachten Sie, dass keine Kanal-zu-Kanal-Isolation vorhanden ist. Das Modul wird auf einer DIN-Schiene montiert und ist für einen Betriebsbereich von -25 ~ +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das ET-7250A ist ein Ethernet-I/O-Modul der Serien ET-7000/ET-7200, das 12 digitale Eingänge und 6 digitale Ausgänge in ein Modbus-TCP/UDP-Netzwerk einbindet. Der integrierte Webserver und das Web-HMI ermöglichen die Überwachung und Steuerung der I/Os über einen Browser; das Modul kann zudem von HMI-, SCADA- und SPS-Software über Ethernet gelesen oder angesteuert werden.Jeder digitale Eingang akzeptiert potenzialfreie oder potenzialbehaftete Kontaktsignale und lässt sich als 32-Bit-Zähler konfigurieren, mit einem maximalen Zählerstand von 4.294.967.295 und einer Frequenz von 100 Hz. Die sechs Ausgänge sind als isolierte Open-Collector-Kanäle in Sink-Ausführung ausgeführt, mit 500 mA pro Kanal belastbar und mit programmierbaren Einschalt- und Sicherheitswerten.Zwei RJ-45-Switch-Ports mit LAN-Bypass erlauben es, das Modul ohne externen Switch in der Ethernet-Leitung weiterzuschleifen (Daisy-Chain). Die Isolation beträgt 1500 VDC auf Ethernet und 2500 VDC auf der I/O-Seite. Die Versorgung erfolgt mit +12 ~ +48 VDC; das Gerät ist für die Hutschienenmontage ausgelegt und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
