ET-7253 Ethernet-I/O-Modul mit 2-Port-Switch, 16-Kanal Digitaleingang

Das ET-7053 ist ein Ethernet-Remote-I/O-Modul, das 16 potenzialfreie digitale Eingänge in ein Modbus-Netzwerk einbindet. Jeder Kanal kann als 32-Bit-Zähler genutzt werden, was sich für Impulszählung und Ereignisüberwachung eignet, bei der Eingangszustände über Ethernet an einen Host gemeldet werden müssen.Die Eingangsseite ist galvanisch getrennt, mit 1500 VDC an der Ethernet-Schnittstelle und 2500 VDC an der I/O-Seite. Die Eingänge sind untereinander nicht getrennt, sodass die Kanäle eine gemeinsame Bezugsmasse haben. Das Modul eignet sich für Installationen, in denen gefährliche Spannungen auftreten können, und die angegebenen EFT- und ESD-Störfestigkeiten gelten für den Einsatz in industriellen Umgebungen.Der integrierte Webserver mit Web-HMI, der doppelte Watchdog, die I/O-Paarverbindung sowie die Zugriffskontrolle über ID, Passwort und IP-Filter machen den ET-7053 unkompliziert überwachbar und im Anlagennetzwerk absicherbar. Das Modul wird auf einer DIN-Schiene montiert und arbeitet mit einer Versorgungsspannung von +10 bis +30 VDC über einen weiten Temperaturbereich.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7053 CR ist ein PoE-Ethernet-I/O-Modul, das 16 Digitaleingänge für potenzialfreie Kontakte in ein Modbus-Netzwerk einbindet. Jeder Kanal kann alternativ als 32-Bit-Zähler konfiguriert werden, wodurch sich das Modul für Impulszählung und Statusüberwachung eignet, wenn eine SPS oder ein SCADA-System die Feldkontakte aus der Ferne überwachen soll.Das Modul kann über Ethernet nach IEEE 802.3af oder über eine Schraubklemme mit +12 ~ +48 VDC versorgt werden. Ein integrierter Webserver mit Web-HMI dient der Konfiguration und Überwachung. Zwei Watchdogs (Modul und Kommunikation, programmierbar) unterstützen die Wiederherstellung nach Fehlern. Der Zugriff ist durch ID, Passwort und IP-Filter geschützt.Zwischen E/A und System besteht eine optische Trennung mit 2500 VDC, der transiente Überspannungsschutz ist für 3750 Vrms ausgelegt. Die Kanäle sind untereinander nicht getrennt, daher ist das Modul für Anwendungen zu prüfen, in denen die Eingänge eine gemeinsame Bezugsmasse haben. Die Spannungsfestigkeit erlaubt den Einsatz dort, wo gefährliche Spannungen auftreten.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7253 CR ist ein PoE-Ethernet-Remote-I/O-Modul, das 16 digitale Eingänge für potenzialfreie Kontakte in ein Modbus-Netzwerk einbindet. Jeder Eingang kann auch als 32-Bit-Zähler betrieben werden, was sich für Impulszählung und Ereigniserfassung an Maschinen und in Gebäudeautomationssystemen eignet.Der integrierte 2-Port-Switch mit LAN-Bypass ermöglicht es, Module entlang einer Kabelstrecke im Durchschleifbetrieb zu verbinden, ohne an jedem Anschlusspunkt einen separaten Switch einzusetzen. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 bis +48 VDC. Die optische Isolation bietet einen Schutz vor transienten Überspannungen von 3750 Vrms, wobei die Kanäle untereinander nicht galvanisch getrennt sind.Ein eingebetteter Webserver und eine Web-HMI ermöglichen die Konfiguration und Überwachung über einen Browser, mit Zugriffskontrolle über ID, Passwort und IP-Filter. Der duale Watchdog sowie die I/O-Paar-Verbindung unterstützen die Fehlerbehandlung in unbeaufsichtigten Installationen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

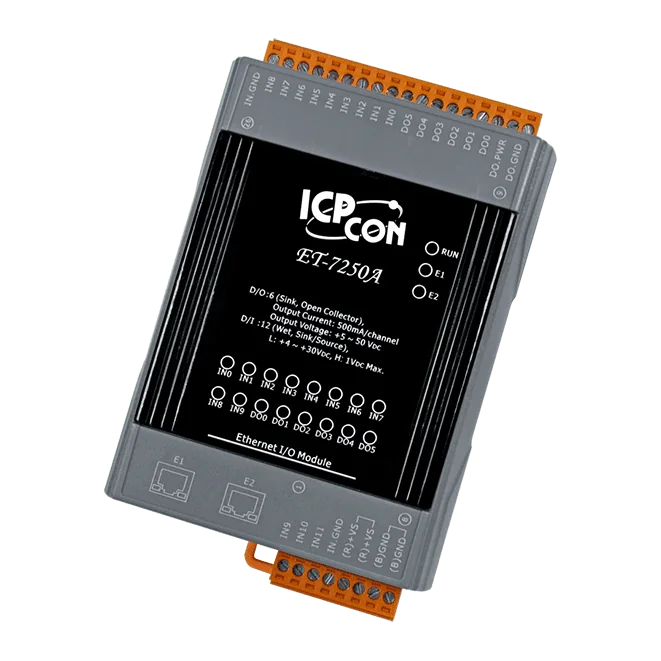

Das ET-7250A ist ein Ethernet-I/O-Modul der Serien ET-7000/ET-7200, das 12 digitale Eingänge und 6 digitale Ausgänge in ein Modbus-TCP/UDP-Netzwerk einbindet. Der integrierte Webserver und das Web-HMI ermöglichen die Überwachung und Steuerung der I/Os über einen Browser; das Modul kann zudem von HMI-, SCADA- und SPS-Software über Ethernet gelesen oder angesteuert werden.Jeder digitale Eingang akzeptiert potenzialfreie oder potenzialbehaftete Kontaktsignale und lässt sich als 32-Bit-Zähler konfigurieren, mit einem maximalen Zählerstand von 4.294.967.295 und einer Frequenz von 100 Hz. Die sechs Ausgänge sind als isolierte Open-Collector-Kanäle in Sink-Ausführung ausgeführt, mit 500 mA pro Kanal belastbar und mit programmierbaren Einschalt- und Sicherheitswerten.Zwei RJ-45-Switch-Ports mit LAN-Bypass erlauben es, das Modul ohne externen Switch in der Ethernet-Leitung weiterzuschleifen (Daisy-Chain). Die Isolation beträgt 1500 VDC auf Ethernet und 2500 VDC auf der I/O-Seite. Die Versorgung erfolgt mit +12 ~ +48 VDC; das Gerät ist für die Hutschienenmontage ausgelegt und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
