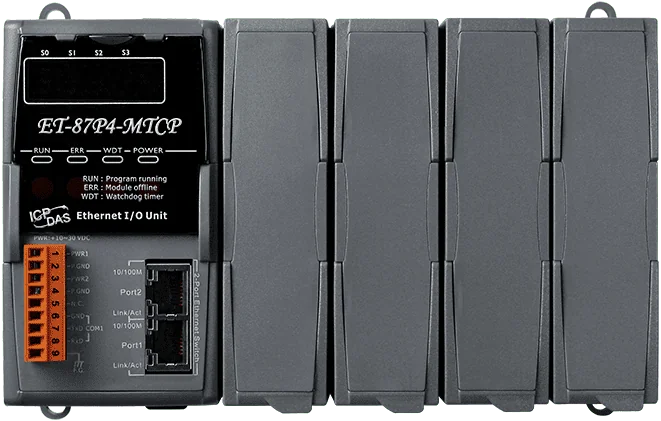

ET-87P4-MTCP Intelligente Ethernet-I/O-Erweiterungseinheit, 4 Steckplätze, Modbus TCP
4-Slot-Modbus-TCP-Erweiterungseinheit für I/O-Module der I-87K-Serie über Ethernet, mit zwei Daisy-Chain-Switch-Ports und isoliertem Spannungseingang 10 ~ 30 VDC.
- Modbus-TCP-Slave mit Modbus-TCP-zu-RTU-Gateway-Funktion
- Vier Steckplätze für I-87K-Module mit I/O-Hot-Swap
- Zwei 10/100-Base-TX-RJ-45-Ports für Daisy-Chain-Topologie
- RS-232-Konsolenport mit Unterstützung als Modbus-RTU/ASCII-Slave
- Automatische Konfiguration und LED-Anzeigen zur Fehlererkennung
- Spannungsversorgung 10 ~ 30 VDC, 1 kV isoliert, redundante Spannungseingänge
462,00 € pro Stück
| 1-9 Stück | 462,00 € | |
|---|---|---|
| 10-30 Stück | 448,00 € | −3 % |
| ab 31 Stück | 439,00 € | −5 % |
Produktinformationen "ET-87P4-MTCP Intelligente Ethernet-I/O-Erweiterungseinheit, 4 Steckplätze, Modbus TCP"
Die ET-87P4-MTCP CR erweitert I-87K-Serie-I/O-Module über Ethernet und arbeitet als Modbus-TCP-Slave für übergeordnete Leitsysteme. Vier Steckplätze nehmen analoge, digitale und DI-Zählermodule auf, und die I/O-Module können im laufenden Betrieb getauscht werden, ohne die gesamte Einheit außer Betrieb zu nehmen.
Zwei RJ-45-Switch-Ports ermöglichen die Reihenschaltung der Einheiten oder die Anbindung weiterer Ethernet-Geräte, was Verkabelungsaufwand und Platzbedarf im Schaltschrank reduziert. Ein RS-232-Konsolenport unterstützt den Betrieb als Modbus-RTU/ASCII-Slave, und die Einheit kann zusätzlich als Modbus-TCP-zu-RTU-Gateway fungieren.
Für raue, elektrisch stark belastete Einsatzorte ausgelegt, verfügt das Gerät über einen weiten Eingangsspannungsbereich von 10 ~ 30 VDC mit 1 kV Isolation und einen Betriebstemperaturbereich von -25 ~ +75 °C. Automatische Konfiguration, Status-LEDs und Watchdog-Funktionen unterstützen Inbetriebnahme, Fehlererkennung und die Handhabung sicherer Zustände.
Anwendungen
- Industrielle Überwachung und Steuerung
- Umgebungsüberwachung
- Remote-I/O-Erweiterung für SCADA-, HMI- und SPS-Systeme mit Modbus
| Product type: | I/O Expansion Unit |
|---|---|
| Protokoll: | Modbus TCP |
| Interface: | Ethernet, RS-232 |
| Ports: | 2 x RJ-45, 10/100 Base-TX; 1 x RS-232 |
| Isolation: | 1 kV |
| Power input: | +10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
Technische Daten
| Anzeige | |
|---|---|
| Typ | 5 x 7-Segment-LED-Anzeige |
| LED-Anzeigen | |
| Status | 1 x Run, 1 x Modul offline, 1 x WDT, 1 x Power |
| I/O-Erweiterung | |
| I/O-Typ | I-87K-Serie |
| Steckplätze | 4 |
| HMI | |
| Taster | 4 |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100 Base-TX |
| Protokoll | Modbus TCP Slave, Modbus TCP zu RTU Gateway |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 (Konsole) |
| Protokoll | Modbus RTU/ASCII Slave |
| Leistung | |
| Eingangsbereich | +10 ~ 30 VDC (1 kV isoliert) |
| Redundante Spannungseingänge | Ja |
| Leistungsaufnahme | 2.0 W |
| Mechanisch | |
| Abmessungen (mm) | 188 x 132 x 111 (W x L x H) |
| Installation | DIN-Schiene, Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +75 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
