ETS-7267 Ethernet-I/O-Modul, 8-Kanal-Leistungsrelais mit 2-Port-Switch

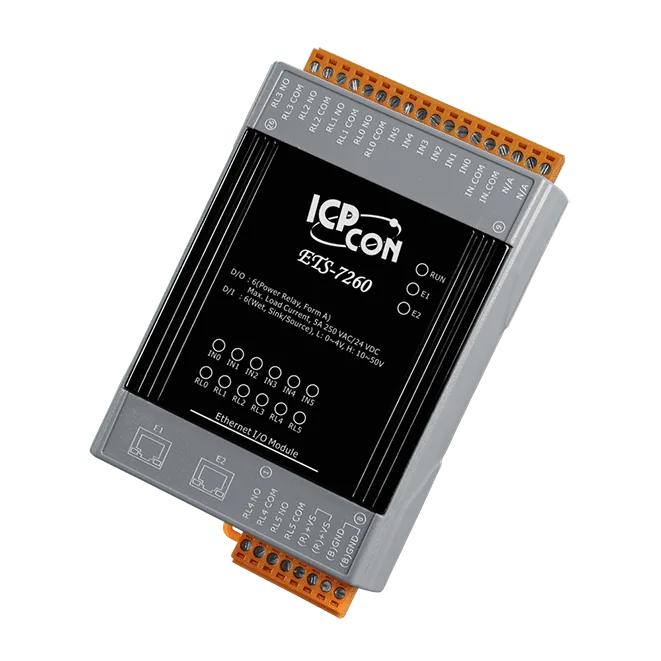

Das ETS-7260 CR vereint sechs Nassschalter-Digitaleingänge und sechs Relais mit Schließer-Kontakt (Form A) in einem Ethernet-I/O-Modul für die Hutschienenmontage. Jeder Eingang kann als 32-Bit-Zähler genutzt werden. Die Einschalt- und Sicherheitswerte der Relais sind programmierbar, was die Fernüberwachung und -steuerung in IIoT-Anlagen erleichtert.Die Anbindung erfolgt über einen 2-Port-10/100-Base-TX-Switch, sodass Geräte entlang einer Leitung in Reihe geschaltet werden können. Unterstützte Protokolle sind Modbus TCP, Modbus TCP/TLS, MQTT (optional mit TLS), REST API, CoAP und LwM2M. Eine Weboberfläche mit WENN-DANN-SONST-Logik ermöglicht es Ingenieuren, einfache Automatisierungsregeln ohne Programmierung zu erstellen.Die Isolation ist mit 3000 VDC für die I/Os und 1500 VDC für Ethernet spezifiziert, eine Kanal-zu-Kanal-Isolation besteht jedoch nicht. Beim Schalten induktiver Lasten sollte zum Schutz der Relaiskontakte bei Gleichstromlasten eine Freilaufdiode bzw. bei Wechselstromlasten ein Metalloxid-Varistor vorgesehen werden.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

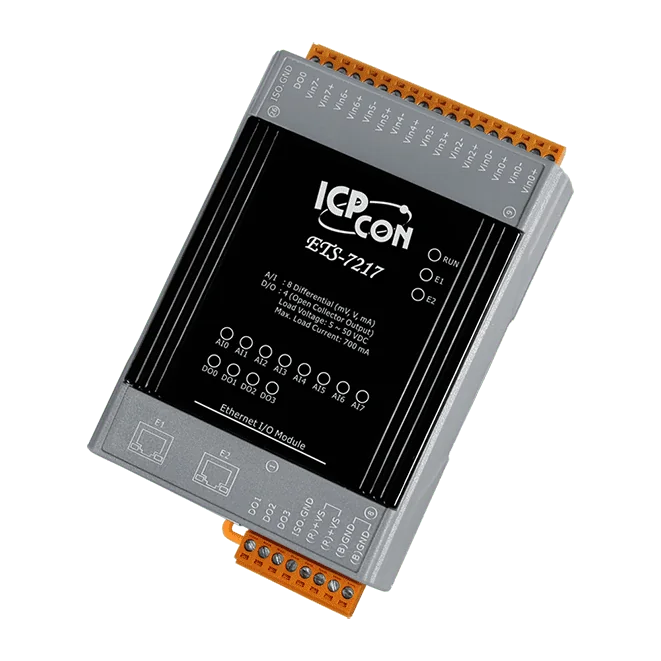

Das ETS-7217 bringt acht differenzielle Analogeingänge und vier Digitalausgänge in ein Ethernet-Netzwerk und verfügt über einen integrierten 2-Port-Switch, sodass Geräte entlang einer Maschinenlinie oder über ein Gebäude hinweg in Reihe geschaltet werden können. Jeder Analogkanal lässt sich mit einem eigenen Eingangsbereich konfigurieren und kann für Spannung oder Strom eingestellt werden, was sich für gemischte Sensorik in IIoT-Installationen eignet.Die Steuerlogik läuft direkt im Modul. Eine IF-THEN-ELSE-Engine wird über die integrierte Weboberfläche konfiguriert, sodass einfache Automatisierungsaufgaben ohne Programmierung umgesetzt werden können; mathematische Funktionen sind enthalten. Unterstützt werden Modbus TCP, Modbus TCP/TLS, MQTT, Rest API, CoAP und LwM2M.Schutz und Isolation sind auf raue elektrische Umgebungen ausgelegt. Die Analogeingänge vertragen eine Überspannung von 240 Vrms, die Digitalausgänge sind gegen Kurzschluss und Überlast geschützt, und die E/A-Seite ist mit 2500 VDC galvanisch getrennt. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 2) oder über eine Klemmleiste mit +12 bis +48 VDC; die Montage erfolgt auf einer DIN-Schiene.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

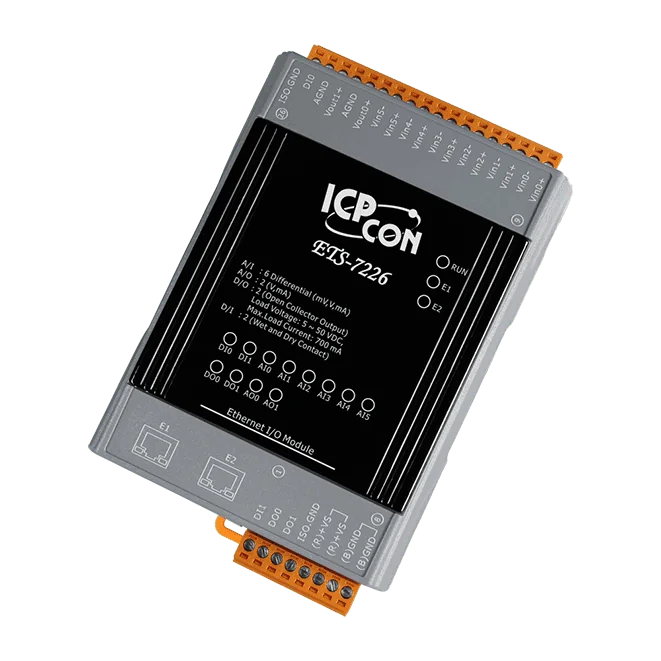

Das ETS-7226 vereint sechs Analogeingänge, zwei Analogausgänge, zwei digitale Eingangs-/Zählerkanäle und zwei digitale Ausgänge in einem Hutschienenmodul. Es eignet sich für verteilte Überwachungs- und Steuerungsaufgaben, bei denen sonst für jeden Signaltyp separate I/O-Hardware nötig wäre.Jeder Analogeingang ist per Jumper zwischen Spannung und Strom umschaltbar und deckt ±500 mV bis ±10 V sowie 0 bis 20 mA, ±20 mA und 4 bis 20 mA ab, mit 240 Vrms Überspannungsschutz pro Kanal. Einfache Steuerlogik lässt sich über die Weboberfläche mit IF-THEN-ELSE-Regeln erstellen, ohne Programmierung.Der integrierte Zwei-Port-10/100-Base-TX-Switch unterstützt Daisy-Chain-Topologien. Für die Anbindung digitaler Sensoren in IIoT-Anwendungen werden Modbus TCP/TLS, MQTT, Rest API, CoAP und LwM2M unterstützt. Der Webzugriff erfolgt über HTTP/HTTPS, Sicherheitsfunktionen umfassen Modbus/TCP-Security und einen erweiterten DoS-Schutz.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

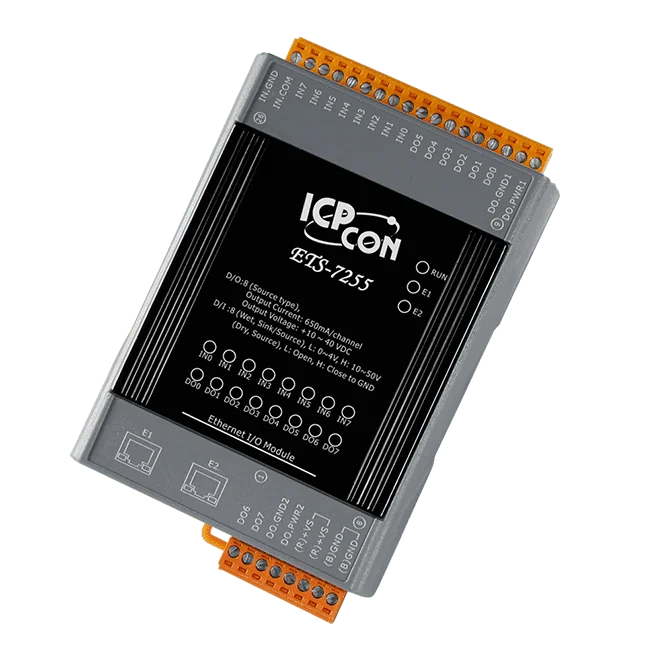

Das ETS-7255 CR ist ein Ethernet-I/O-Modul für IIoT- und Automatisierungsprojekte, die Schalter, Sensoren und Zähler auslesen und Lasten über das Netzwerk ansteuern müssen. Es akzeptiert Eingänge für potenzialfreie oder potenzialbehaftete Kontakte und schaltet über Source-Typ-Ausgänge bis zu 650 mA pro Kanal. Dadurch eignet es sich für die direkte Feldverdrahtung ohne separates Schnittstellengerät.Jeder der acht Eingänge kann als 32-Bit-Zähler arbeiten. Die Einschalt- und Sicherheitswerte der Ausgänge sind programmierbar, was hilft, bei einem Kommunikationsausfall einen definierten Zustand festzulegen. Der integrierte Doppel-Watchdog überwacht sowohl Modul- als auch Kommunikationsfehler. Die Isolation beträgt 2500 VDC für die I/O und 1500 VDC für die Ethernet-Seite, wobei die Eingangskanäle untereinander nicht isoliert sind.Ein zweiport 10/100-Base-TX-Switch ermöglicht die Durchschleifung in einer Gerätelinie. Die Steuerlogik lässt sich über die Weboberfläche mit IF-THEN-ELSE-Regeln konfigurieren, ohne Code schreiben zu müssen. Das Modul kann über PoE (IEEE 802.3af, Klasse 2) oder über eine Klemmenversorgung mit +12 bis +48 VDC gespeist werden und wird auf einer DIN-Schiene montiert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
