EWB-T70 7-Zoll Externe Wandmontagebox, Kunststoffgehäuse

TPD-280-H CR ist ein kompaktes Touch-HMI mit einem 2,8-Zoll-Farb-TFT-Display mit 240 x 320 Pixeln, das mechanische Schalter durch intelligente, frei konfigurierbare Bedienfelder ersetzt. Es passt in eine standardmäßige elektrische Wandeinbaudose und ist für die Gebäude- und Haussteuerung vorgesehen, wobei eine einzige RS-485-Verbindung es mit Steuerungen und I/O verbindet.Das Gerät arbeitet mit einer 32-Bit-RISC-CPU und kann über eine Klemmleiste mit +12 ~ 48 VDC versorgt werden; die Leistungsaufnahme beträgt 1,5 W. Der RS-485-Anschluss verfügt über Self-Tuner und unterstützt Modbus RTU, während eigene Kommunikationsprotokolle in C programmiert werden können.Die Programmierung erfolgt mit dem kostenlosen Tool HMIWorks. SPS-Ingenieure können Ladder Designer nutzen, Programmierer arbeiten in der C-Sprachumgebung. Laut Quelle ist das Erlernen von Ladder Designer in höchstens 30 Minuten möglich, um ein erstes Anwendungsprogramm zu erstellen.AnwendungenBedienfelder für die GebäudeautomationBedienpanels für die HausautomationNachrüstung mechanischer Schalter durch intelligente Touch-Bedienung

Das TPD-280-M1 CR ist ein kompaktes Touch-HMI für Ingenieure, die eine lokale Bedienoberfläche an einem wandmontierten Bedienpunkt benötigen. Es kombiniert ein 2,8-Zoll-TFT-Farbdisplay mit einem resistiven Touchpanel und einem einzelnen RS-485-Anschluss und eignet sich dadurch als kostengünstiger Ersatz für mechanische Schalter in Gebäude- und Heimautomatisierungsprojekten. Die hier angebotene Variante ist die Ausführung mit weißer Abdeckung (CR).Die Programmierung erfolgt mit dem kostenlosen Tool HMIWorks, das die GUI-Gestaltung unterstützt. Ingenieure mit SPS-Erfahrung können den Ladder Designer nutzen, während Anwender, die textbasierte Entwicklung bevorzugen, die C-Programmierumgebung verwenden können, einschließlich Unterstützung für ein in C geschriebenes, individuelles Kommunikationsprotokoll. Laut Hersteller lässt sich eine einfache Applikation im Ladder Designer in höchstens 30 Minuten erstellen.Das Gerät benötigt 1,5 W und wird über eine Klemmleiste mit +12 ~ 48 VDC versorgt. Es ist in einem Gehäuse mit den Abmessungen 127 mm x 92 mm x 31 mm untergebracht, die Frontplatte entspricht IP40. Der zulässige Betriebstemperaturbereich liegt bei -20 ~ +70 °C, und es verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenBedienpunkte in der GebäudeautomationBedienfelder in der HeimautomationErsatz mechanischer Schalter durch intelligente Touch-Bedienung

TPD-280-M2 CR ist ein kompaktes 2,8-Zoll-Touch-HMI für die Gebäude- und Hausautomation, mit dem sich mechanische Schalter durch ein intelligentes Bedienfeld ersetzen lassen. Das 240 x 320 Farb-TFT-Display mit resistiver Touch-Bedienung zeigt frei definierbare Bildschirmseiten an und wird auf einer handelsüblichen Unterputzdose montiert.Das Gerät verfügt über eine RS-485-Schnittstelle mit Self-Tuner-Unterstützung und spricht Modbus RTU. Ingenieure können Anwendungen mit der kostenlosen Software HMIWorks erstellen, und zwar über die grafische Oberflächengestaltung, den Ladder Designer für SPS-ähnliche Programmierung oder in der Programmiersprache C für kundenspezifische Kommunikationsprotokolle. Laut Hersteller lässt sich der Ladder Designer in höchstens 30 Minuten erlernen.Summer, Drehschalter und Reset-Taste auf der FrontplatteStromversorgung über eine Klemmleiste mit +12 ~ 48 VDC, Leistungsaufnahme 1,5 WFrontplatte mit Schutzart IP40, Betriebsbereich -20 ~ +70 °CVerkauft wird die graue Gehäusevariante (CR). Sie misst 127 mm x 92 mm x 31 mm und ist für die Wandmontage vorgesehen.AnwendungenBedienfelder für die GebäudeautomationBedienpanels für die HausautomationErsatz mechanischer Schalter durch intelligente Touch-Bedienung

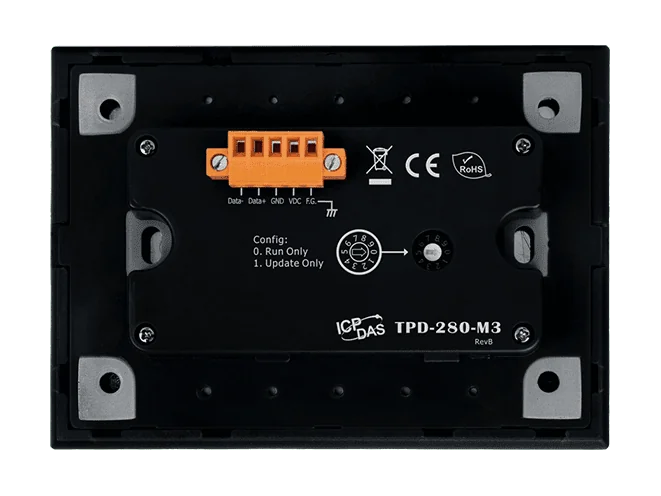

Der TPD-280-M3 CR ist ein kompaktes Touch-HMI mit einem 2,8-Zoll-TFT-Farbdisplay und resistivem Touchscreen. Das Wandmontage-Format eignet sich für Gebäude- und Heimautomationsprojekte, bei denen mechanische Schalter durch ein programmierbares Bedienfeld ersetzt werden sollen.Programmiermöglichkeiten umfassen sowohl die SPS-ähnliche als auch die C-Sprachenentwicklung. Das kostenlose Tool HMIWorks enthält den Ladder Designer für Ingenieure, die von der SPS-Programmierung kommen, während eine C-Sprachumgebung für Anwender bereitsteht, die textbasierte Entwicklung bevorzugen. Das Gerät unterstützt zudem ein in C geschriebenes, kundenspezifisches Kommunikationsprotokoll.Diese Variante mit schwarzer Abdeckung bietet einen RS-485-Anschluss mit Modbus-RTU-Unterstützung, versorgt über eine Klemmleiste mit +12 ~ 48 VDC und einer Leistungsaufnahme von 1,5 W. Der Betriebstemperaturbereich liegt bei -20 ~ +70 °C, mit IP40-Schutz auf der Frontplatte.AnwendungenBedienfelder für die GebäudeautomationBedienpanels für die HeimautomationAufrüstung mechanischer Schalter zu intelligenter Touch-Steuerung
