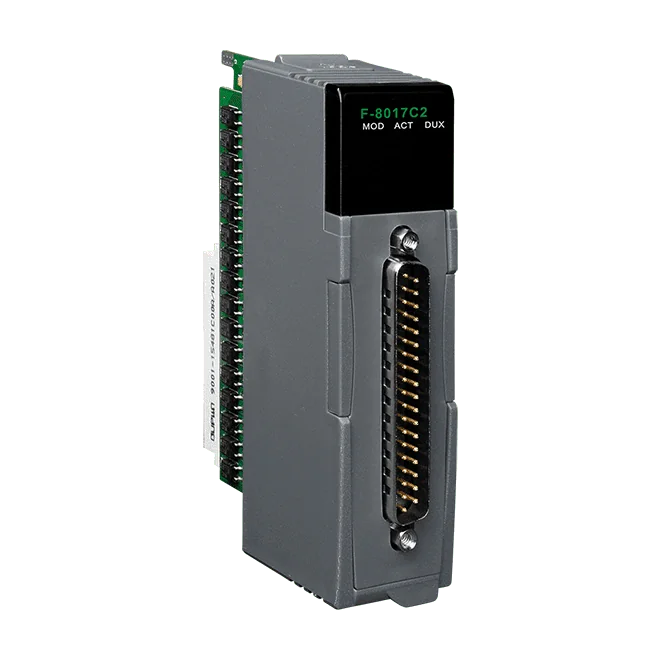

F-8017C2 Isolierte 16-Kanal-Stromeingangs-Redundanzbaugruppe, 4 ~ 20 mA
Isoliertes 16-Kanal-Analogeingangsmodul für 4 ~ 20 mA mit Redundanz, 16 Bit Auflösung und 1 kHz Gesamtabtastung für iDCS-8000-Systeme.
- 16 isolierte Stromeingangskanäle für 4 ~ 20 mA-Signale
- 16 Bit Auflösung mit ±0,05 % FSR Genauigkeit
- 1k Abtastwerte/s Gesamtabtastrate über alle Kanäle
- Messung bis 25 % über Messbereich (Genauigkeit nicht garantiert)
- 3000 VDC Isolation zwischen Eingang, Backplane und Schutzerde
- Redundanz mit Umschaltzeit unter 100 µs
566,00 € pro Stück
| 1-9 Stück | 566,00 € | |
|---|---|---|
| 10-30 Stück | 549,00 € | −3 % |
| ab 31 Stück | 537,00 € | −5 % |
Produktinformationen "F-8017C2 Isolierte 16-Kanal-Stromeingangs-Redundanzbaugruppe, 4 ~ 20 mA"
Das F-8017C2 CR ist ein analoges Differenzeingangsmodul mit 16 Kanälen für Stromschleifen. Es erfasst 4 ~ 20 mA-Signale mit 16 Bit Auflösung und einer Genauigkeit von ±0,05 % FSR und kann Messwerte bis 25 % über dem Messbereich ausgeben, wobei die Genauigkeit in diesem Bereich nicht garantiert ist.
Das Modul wurde für das System iDCS-8000 entwickelt und bietet Redundanz mit einer Umschaltzeit von unter 100 µs. Jeder Eingang ist galvanisch getrennt, mit 3000 VDC zwischen den Kanälen und dem Backplane-Bus, sodass ein Hochspannungs- oder Überstromfehler an einem Kanal andere Komponenten im System voraussichtlich nicht beeinträchtigt.
Diese Variante bietet 16 Kanäle mit einer gemeinsamen Gesamtabtastrate von 1 kHz, Überstromschutz und einen Betriebsbereich von -25 °C ~ +75 °C. Sie eignet sich für Überwachungs- und Steuerungsaufgaben in der Gebäude-, Fabrik- und Maschinenautomation sowie für Fernwartung, Ferndiagnose und Prüfeinrichtungen.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Analog Input Module |
|---|---|
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| EMS-Schutz | |
|---|---|
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| LED-Anzeigen | |
| Status | 1 x RUN, 1 x ACT, 1 x DUX und Kommunikation (32 als Kanal 0~31 Status) |
| Analogeingang | |
| Kanäle | 16 |
| Typ | 4 ~ 20 mA (Unterstützung ±25 % Überbereich) |
| Bereich | -2500 ~ 12500 (0~24mA) |
| Auflösung | 16 Bit |
| Genauigkeit | ±0,05 % des Endwerts |
| Abtastrate | 1 k Samples/s (gesamt) |
| Eingangsimpedanz | 230 Ω |
| Gleichtaktunterdrückung | 86 dB |
| Unterdrückung der Gleichtaktstörung | 100 dB |
| Überstromschutz | Ja |
| Nullpunktdrift | ±20 μV/°C |
| Isolation | 3000 VDC |
| I/O-Erweiterung | |
| I/O-Typ | DN-AIO-M |
| Leistung | |
| Leistungsaufnahme | 1.5 W |
| Mechanisch | |
| Abmessungen (mm) | 30 x 85 x 115 |
| Umgebung | |
| Betriebstemperatur | -25 °C ~ +75 °C |
| Feuchtigkeit | 5 ~ 95 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
