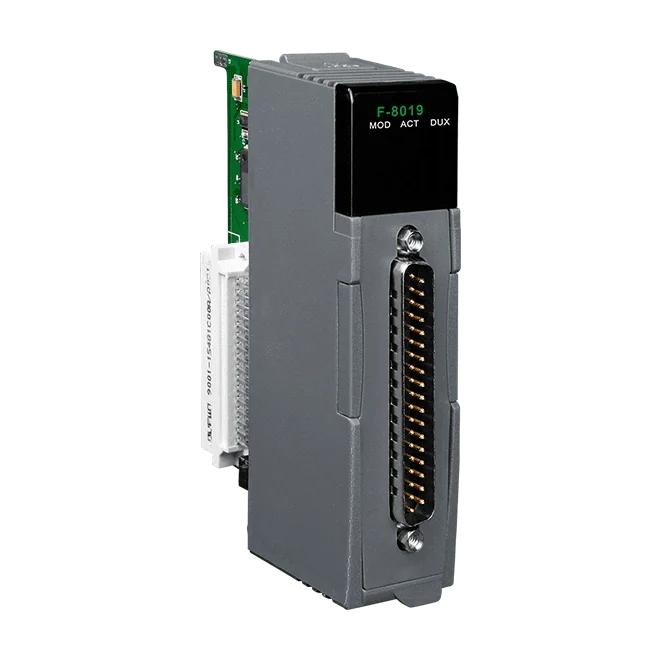

F-8019 8-Kanal-Eingangsmodul für Thermoelemente, isoliert, redundant
16-Bit-Eingangsmodul mit 8 isolierten Kanälen für Thermoelemente und Spannung, mit Redundanz, Drahtbrucherkennung und 3000 VDC Isolation für Installationen im iDCS-8000-System.
- 8 Thermoelement- und Spannungseingangskanäle mit 16-Bit-Auflösung
- Programmierbarer Eingangsbereich für jeden Kanal, mit benutzerdefinierter Skalierung Aufwärts/Abwärts
- Thermoelementtypen J, K, T, E, R, S, B, N und C sowie Millivolt- und Spannungsbereiche
- Externe CJC unterstützt für genaue Temperaturmessung
- Genauigkeit ±0,05 % FSR mit Drahtbrucherkennung
- Isolation mit 3000 VDC zwischen Kanälen und Backplane sowie Ausgang gegen Gehäusemasse
481,00 € pro Stück
| 1-9 Stück | 481,00 € | |
|---|---|---|
| 10-30 Stück | 466,00 € | −3 % |
| ab 31 Stück | 457,00 € | −5 % |
Produktinformationen "F-8019 8-Kanal-Eingangsmodul für Thermoelemente, isoliert, redundant"
Das F-8019 CR ist ein 16-Bit-Analogeingangsmodul mit 8 Kanälen zur Messung von Thermoelementen und Spannungen. Jeder Kanal besitzt einen eigenen programmierbaren Eingangsbereich, der Millivolt-, Spannungs- und Thermoelementtypen J, K, T, E, R, S, B, N und C abdeckt. Damit kann ein Modul innerhalb eines iDCS-8000-Systems unterschiedliche Sensortypen gemischt verarbeiten.
Das Modul ist auf Messsicherheit ausgelegt. Es unterstützt eine externe Kaltstellenkompensation (CJC) für genaue Temperaturwerte und bietet eine Genauigkeit von ±0,05 % FSR. Die Drahtbrucherkennung hilft, unterbrochene Sensorleitungen zu identifizieren. Die Isolation mit 3000 VDC zwischen den Kanälen und dem Backplane sowie zwischen Ausgang und Gehäusemasse verhindert, dass sich Fehler auf der Feldseite auf den übrigen Systemteil ausbreiten.
Die Redundanzfunktion mit einer Umschaltzeit unter 100 µs eignet sich für Anwendungen, in denen eine kontinuierliche Datenerfassung wichtig ist. Typische Einsatzbereiche sind Gebäudeautomation, Fabrik- und Maschinenautomatisierung, Prüfeinrichtungen sowie Fernwartung und Ferndiagnose.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Analog Input Module |
|---|---|
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| EMS-Schutz | |
|---|---|
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| LED-Anzeigen | |
| Status | 1 x RUN, 1 x ACT, 1 x DUX und Kommunikation (32 als Kanal 0~31 Status) |
| Analogeingang | |
| Kanäle | 8 |
| Typ | Spannung, Thermoelement |
| Sensortyp | Typ J, K, T, E, R, S, B, N, C |
| Bereich | Spannung: ±15mV, ±50mV, ±100mV, ±150mV, ±500mV, ±1V, ±2.5V, ±5V, ±10V Thermoelement: J: -210 ~ +1200 °C K: -270 ~ +1372 °C T: -270 ~ +400 °C E: -270 ~ +1000 °C R: -50 ~ +1765 °C S: -50 ~ +1765 °C B: 0 ~ +1820 °C N: -270 ~ +1300 °C C: 0 ~ +2320 °C |
| Auflösung | 16 Bit |
| Genauigkeit | ±0,05 % des Endwerts |
| Abtastrate | 8 Samples/s (gesamt) |
| Eingangsimpedanz | 10 MΩ |
| Gleichtaktunterdrückung | 106 dB |
| Unterdrückung der Gleichtaktstörung | 90 dB |
| Überspannungsschutz | Ja |
| Nullpunktdrift | ±0.5 μV/°C |
| Spannenverschiebung (Span Drift) | ±20 ppm/°C |
| Isolation | 3000 VDC |
| Analogausgang | |
| Erkennung von Drahtbruch | Ja |
| I/O-Erweiterung | |
| I/O-Typ | DN-TC-M |
| Leistung | |
| Leistungsaufnahme | 1.3 W |
| Mechanisch | |
| Abmessungen (mm) | 30 x 85 x 115 |
| Umgebung | |
| Betriebstemperatur | -25 °C ~ +75 °C |
| Feuchtigkeit | 5 ~ 95 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
