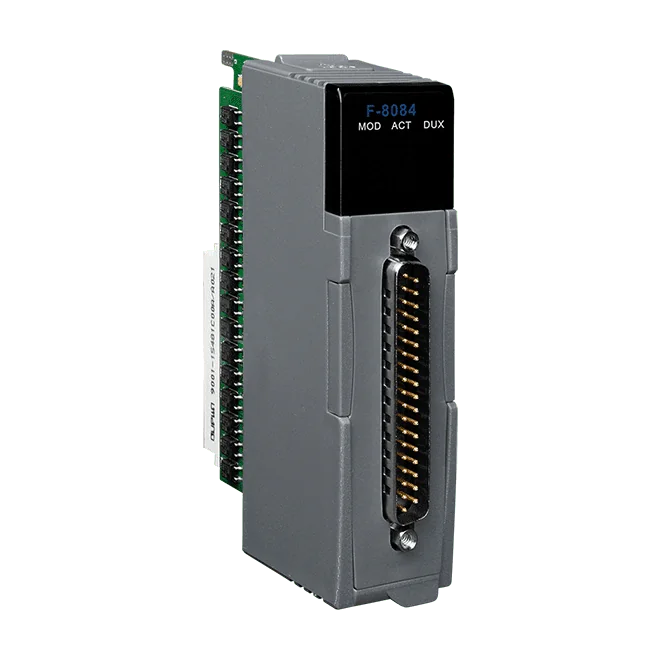

F-8084 Redundante 8-Kanal Isolierte Hochgeschwindigkeits-Zählermodul, RoHS
32-Bit-Zähler-/Frequenzmodul mit 8 isolierten Kanälen für Impulseingänge bis 500 kHz, mit redundantem Betrieb für schnelles Failover in kritischen Zähleranwendungen.
- Acht isolierte Aufwärtszähler-/Frequenzkanäle mit 32-Bit-Zählern
- Frequenzeingangsbereich von 1 Hz bis 500 kHz mit ±0,4 % FSR Frequenzgenauigkeit
- Einstellbarer digitaler Tiefpassfilter von 1 bis 32767 µs
- Auswahl der Auslösung bei fallender, steigender oder beiden Flanken
- Redundanter Betrieb mit Übernahme durch den Slave und keine Fehlerzählung während der Umschaltung
- 3000 VDC Isolation zwischen Ausgang und Backplane sowie zwischen Ausgang und Gehäusemasse
361,00 € pro Stück
| 1-9 Stück | 361,00 € | |
|---|---|---|
| 10-30 Stück | 350,00 € | −3 % |
| ab 31 Stück | 343,00 € | −5 % |
Produktinformationen "F-8084 Redundante 8-Kanal Isolierte Hochgeschwindigkeits-Zählermodul, RoHS"
Das F-8084 CR ist ein redundantes Ethernet-I/O-Modul mit acht isolierten Hochgeschwindigkeits-Aufwärtszählern und Frequenzkanälen, jeder mit einem 32-Bit-Zähler. Es verarbeitet Eingangssignale bis 500 kHz und eignet sich daher für Ingenieure, die zuverlässiges Impulszählen oder Frequenzmessung innerhalb einer redundanten I/O-Architektur benötigen.
Jeder Kanal bietet einen konfigurierbaren digitalen Tiefpassfilter von 1 bis 32767 µs und kann bei fallender, steigender oder beiden Flanken ausgelöst werden. Die Eingangsisolation beträgt 3000 VDC zwischen Ausgang und Backplane sowie zwischen Ausgang und Gehäusemasse. Das Modul trägt die Kennzeichnungen RoHS, CE, UKCA, FCC und WEEE.
Im redundanten Betrieb übernimmt das Slave-Modul, sobald ein Ausfall erkannt wird. Das Modul meldet zudem Fehler in den Funktionen Kommunikation, EEPROM, Watchdog-Timer und Decoder, was die Fernwartung und Diagnose unterstützt. Laut Quelldaten findet während der redundanten Umschaltung keine Fehlerzählung statt.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfgeräte
| Product type: | Counter/Frequency Module |
|---|---|
| Interface: | Ethernet |
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| EMS-Schutz | |
|---|---|
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| LED-Anzeigen | |
| Status | 1 x RUN, 1 x ACT, 1 x DUX und Kommunikation (32 als Kanal 0~31 Status) |
| Zähler-/Frequenz-/Encoder-Eingang | |
| Kanäle | 8 |
| Typ | Zähler/Frequenz |
| Spannungspegel EIN | 4,5 VDC ~ 30 VDC |
| Spannungspegel AUS | < 1 VDC |
| Frequenzgenauigkeit | 1 Hz ~ 500 kHz |
| Tiefpassfilter | Ja (1 ~ 32767 µs) |
| Eingangsimpedanz | 200/500/1 kΩ oder keiner (5 kΩ) |
| I/O-Erweiterung | |
| I/O-Typ | DN-PI-M |
| Leistung | |
| Leistungsaufnahme | 1.9 W |
| Mechanisch | |
| Abmessungen (mm) | 30 x 85 x 115 |
| Umgebung | |
| Betriebstemperatur | -25 °C ~ +75 °C |
| Feuchtigkeit | 5 ~ 95 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
