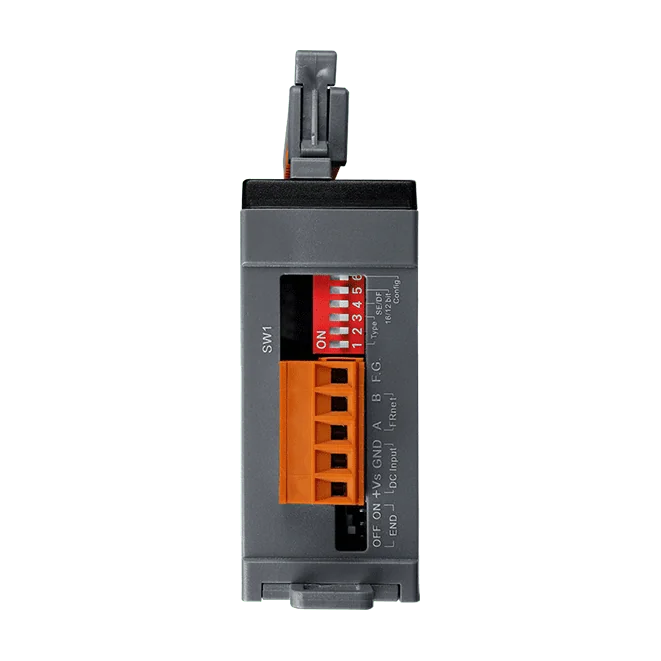

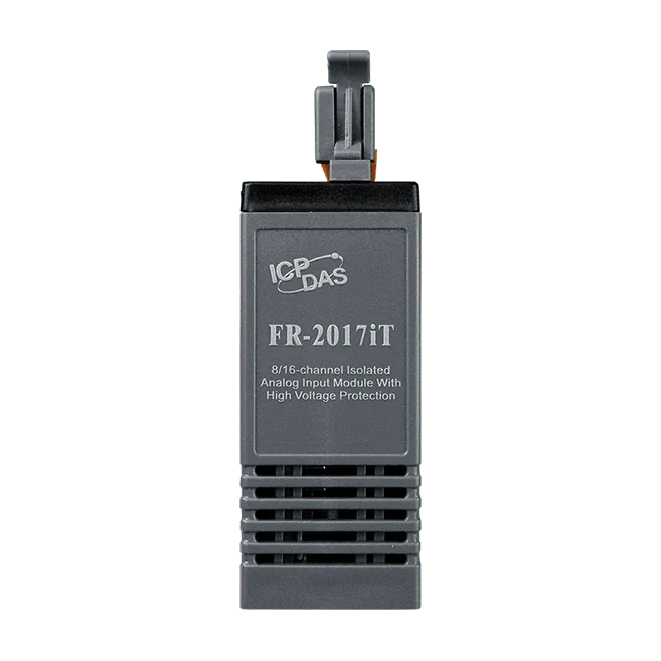

FR-2017iT FRnet Analog-Eingangsmodul, 8/16-ch isolierte AI

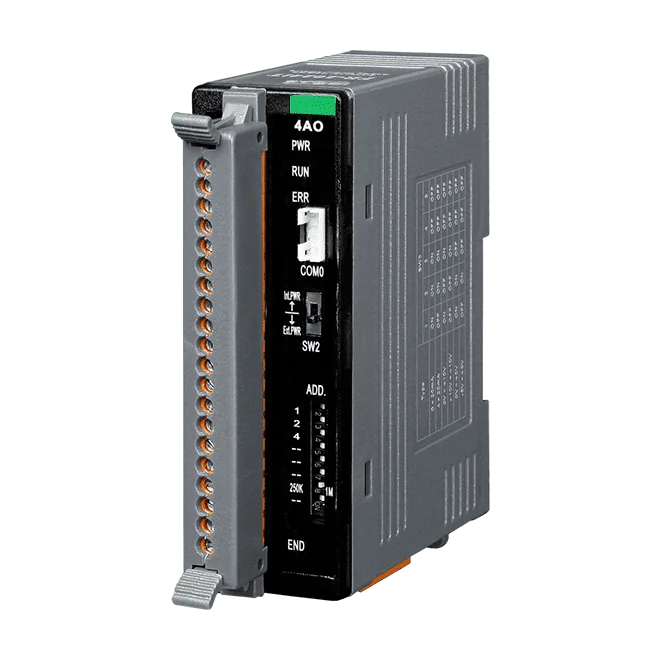

Das FR-2024iT CR ist ein FRnet-Analogausgangsmodul mit 12 Bit Auflösung und vier Kanälen. Jeder Kanal lässt sich für Spannungs- oder Stromausgang konfigurieren, mit Bereichen von 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 0 ~ 20 mA und 4 ~ 20 mA. Einschaltwerte und Sicherheitswerte können eingestellt werden, sodass die Ausgänge beim Hochfahren oder bei Verlust der Kommunikation einen definierten Zustand einnehmen.Die Module werden über FRnet verkettet, sodass eine einzige Kommunikationsleitung die dezentrale Analogausgangssteuerung von einem PC, PAC oder einer SPS aus erweitern kann. Die FRnet-Schnittstelle nutzt eine integrierte Verdrahtungsersparnis-Steuerung, unterstützt Broadcast-Übertragung (1:n) und bietet eine feste I/O-Scanzeit mit I/O-Synchronisation. Die Übertragungsgeschwindigkeit ist per DIP-Schalter zwischen 250 kbps und 1 Mbps (Standard) wählbar, mit einer maximalen Distanz von 400 m bei 250 kbps und 100 m bei 1 Mbps.Modulinterne Isolation mit 2500 VDC NennfestigkeitGenauigkeit von ±0,1 % vom Endwert bei 12 Bit AuflösungSpannungsversorgung +10 VDC ~ +30 VDC, maximale Leistungsaufnahme 2,88 WKunststoffgehäuse für Hutschienenmontage, Betriebsbereich -25 ~ +75 °CAnwendungenDezentrale Analogausgangssteuerung von PC-, PAC- und SPS-SystemenVerteilte Ansteuerung analoger Aktoren über FRnet-Daisy-ChainsAusgangsduplizierung und Broadcast-Steuerung über mehrere FRnet-Module

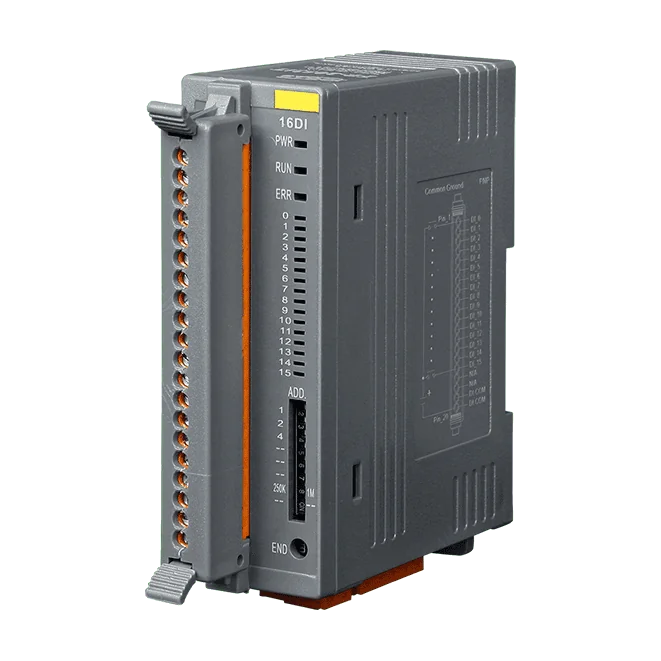

FR-2053iT ist ein FRnet-I/O-Modul, das einem PC-, PAC- oder SPS-Steuerungssystem 16 isolierte digitale Eingänge hinzufügt. Jeder Kanal akzeptiert Sink/Source-Signale (NPN/PNP) von potenzialbehafteten Kontakten im EIN-Spannungsbereich von +19 ~ +30 VDC, mit einem maximalen AUS-Pegel von +11 VDC. Damit eignet sich das Modul für Ingenieure, die Feldkontakte kompakt und verdrahtungssparend in ein FRnet-Netzwerk einbinden möchten.Die Module werden im Daisy-Chain-Verfahren über einen zweiadrigen FRnet-Bus verbunden. Die Übertragungsgeschwindigkeit ist per DIP-Schalter zwischen 250 kbps und 1 Mbps wählbar, Standard ist 1 Mbps. Broadcast-Übertragung (1:n), einfache Ausgangsduplizierung, ein einfacher Synchronisationsmechanismus und eine feste I/O-Scanzeit tragen dazu bei, dass das Steuerungstiming im gesamten Netzwerk vorhersagbar bleibt.Das Modul bietet 3000 Vrms Isolation innerhalb des Moduls und 3750 Vrms Isolation an den digitalen Eingängen sowie Störfestigkeit gegen EFT, ESD und Surge gemäß IEC 61000-4-4, -4-2 und -4-5. Es ist in einem Kunststoffgehäuse für die Hutschienenmontage untergebracht und für den Betrieb bei -25 ~ +75 °C ausgelegt.AnwendungenRemote-Erweiterung digitaler Eingänge für PC-, PAC- und SPS-SteuerungenVerteilte Erfassung digitaler Eingangssignale über FRnet

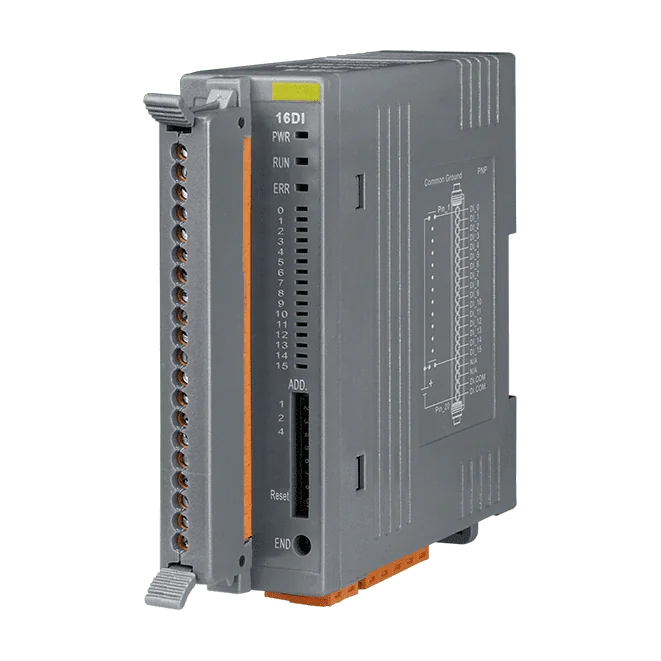

Das FR-2053iTA CR erweitert ein FRnet-Netzwerk um 16 isolierte digitale Eingänge. Jeder Kanal akzeptiert potenzialbehaftete Signale in Sink- oder Source-Konfiguration (NPN/PNP) mit einem EIN-Pegel von +3,5 ~ +30 VDC und eignet sich damit für eine breite Palette von Feldsensoren und Schaltern.FRnet-Module können in Reihe geschaltet werden, sodass Ingenieure die Anzahl der Remote-Eingänge erhöhen können, ohne für jeden Messpunkt ein separates Kabel verlegen zu müssen. Verdrahtungssparende DI-Steuerung, Broadcast-Übertragung (1:n) und feste I/O-Scanzeit mit Synchronisation halten das Netzwerk einfach zu planen und im Betrieb vorhersehbar.Die Versorgung erfolgt mit +10 ~ +30 VDC und Verpolschutz. Das Kunststoff-Hutschienenmodul ist für einen Betrieb von -25 ~ +75 °C ausgelegt und weist eine Störfestigkeit gegen EFT, ESD und Surge nach IEC 61000-4-4, -2 bzw. -5 auf. Wählbare Übertragungsraten von 250 kbps oder 1 Mbps (Standard) ermöglichen die Abwägung zwischen Reichweite und Zykluszeit.AnwendungenErfassung digitaler Remote-Eingänge für PC-, PAC- und SPS-SteuerungenVerteilte Eingangserweiterung durch in Reihe geschaltete FRnet-I/O-Module

16-Kanal isoliertes Digital-Ausgangsmodul, dezentrales I/O-Modul.
