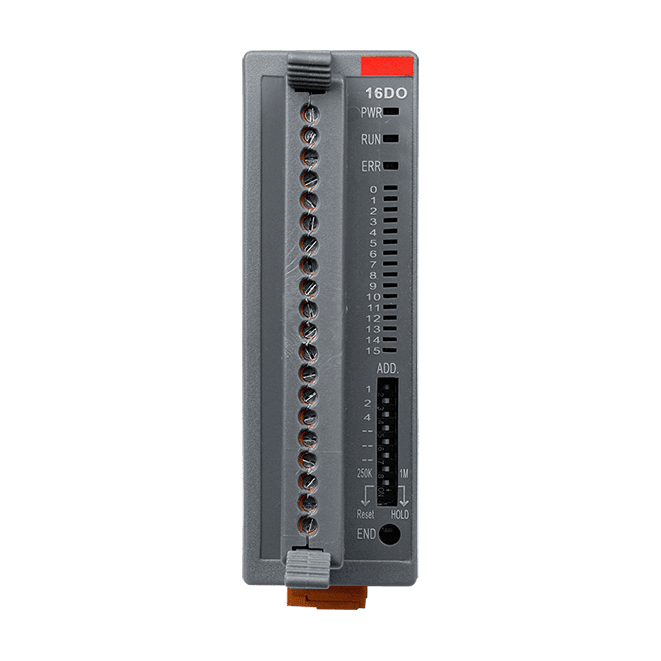

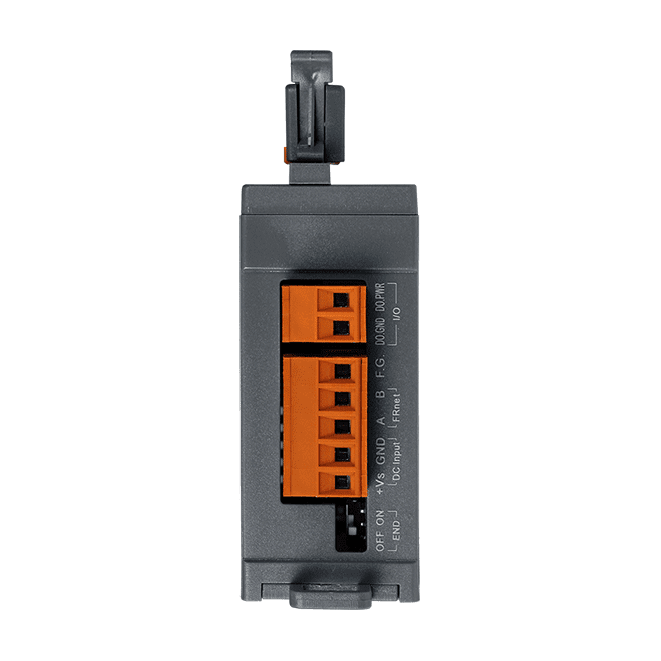

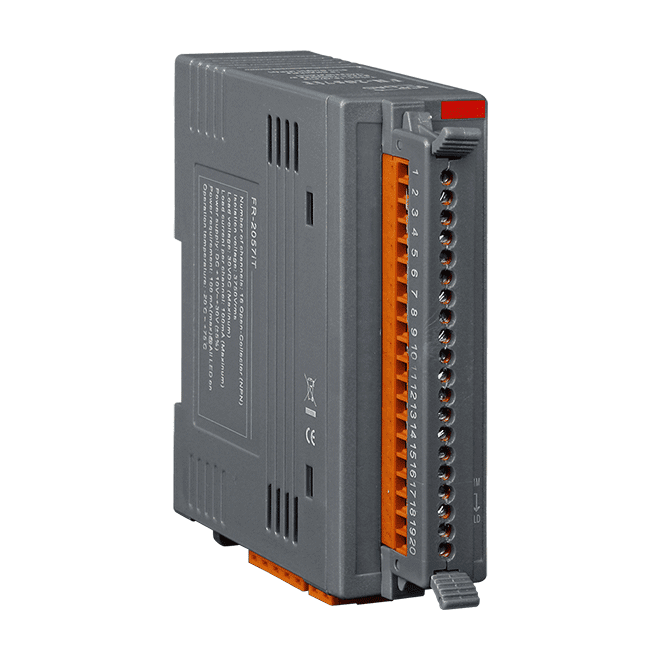

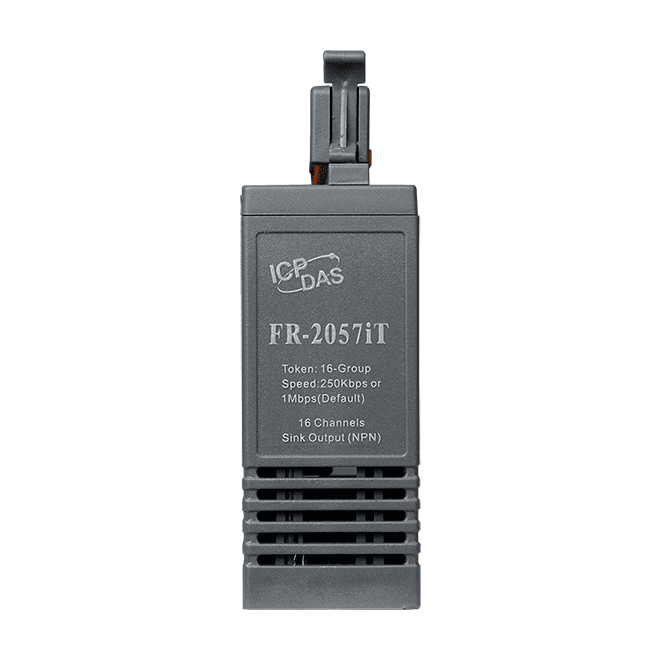

FR-2057iT FRnet I/O-Modul, 16-Kanal isoliert, Sink-DO
FRnet-Remote-I/O-Modul mit 16 isolierten NPN-Sink-Digitalausgängen, 5 bis 30 VDC und max. 100 mA pro Kanal, für die reihengeschaltete Steuerung von PC, PAC oder SPS.
- 16 isolierte Open-Collector-Sink-Digitalausgänge (NPN), 5 bis 30 VDC Lastspannung, max. 100 mA pro Kanal
- FRnet-Schnittstelle mit Reihenschaltung mehrerer FR-2000-Module
- Übertragungsgeschwindigkeit per DIP-Schalter wählbar: 250 kBit/s oder 1 MBit/s (Standard)
- Übertragungsstrecke bis 400 m bei 250 kBit/s bzw. 100 m bei 1 MBit/s mit Belden-9841-Kabel
- Broadcasting-(1:n)-Datenübertragung und einfache Ausgangsduplizierung
- Feste E/A-Scanzeit und E/A-Synchronisation mit 2,88 ms bzw. 0,72 ms Zykluszeit
155,00 € pro Stück
| 1-9 Stück | 155,00 € | |
|---|---|---|
| 10-30 Stück | 150,00 € | −3 % |
| ab 31 Stück | 147,00 € | −5 % |
Produktinformationen "FR-2057iT FRnet I/O-Modul, 16-Kanal isoliert, Sink-DO"
FR-2057iT CR ist ein FRnet-Digitalausgangsmodul, das einem PC, PAC oder einer SPS 16 isolierte Open-Collector-Sink-Ausgänge (NPN) hinzufügt. Die Module werden über eine einzige verdrillte Doppelleitung in Reihe geschaltet, sodass die Anzahl der Ausgänge erweitert werden kann, ohne separate Verdrahtungen zur Steuerung zu verlegen.
Das Modul eignet sich für Ingenieure, die deterministische Ausgangsaktualisierungen benötigen. Die feste E/A-Scanzeit und die E/A-Synchronisation halten die Ausgänge über die gesamte Kette vorhersagbar, und Broadcasting (1:n) ermöglicht es, mit einer einzigen Übertragung mehrere Module anzusprechen. Ausgänge lassen sich zudem einfach duplizieren. Die Protokollbehandlung erfordert keinen zusätzlichen Softwareaufwand.
Zu den wichtigsten elektrischen Daten gehören eine Isolationsfestigkeit innerhalb des Moduls von 3750 Vrms, ein isolierter Versorgungseingang von 10 bis 30 VDC mit Verpolschutz sowie eine maximale Leistungsaufnahme von 2,4 W. Das Kunststoffgehäuse für die Hutschienenmontage misst 33 x 102 x 110 mm (B x L x H) und arbeitet im Temperaturbereich von -25 bis +75 °C.
Anwendungen
- Erweiterung der dezentralen digitalen Ausgangssteuerung von einem PC, PAC oder einer SPS
- Schalten von NPN-Sink-Lasten in verteilten Maschinen- und Schaltschrankinstallationen
- Verdrahtungsarme, dezentrale Ausgangssteuerung in FRnet-Netzwerken
| Product type: | FRnet I/O Module |
|---|---|
| Interface: | FRnet |
| Digital outputs: | 16 |
| Isolation: | 3750 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| Isolation | |
|---|---|
| Isolation zwischen Modulen | 3750 Vrms |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| Surge (IEC 61000-4-5) | Ja |
| LED-Anzeigen | |
| Status | Power, Kommunikation läuft, Kommunikationsfehler, Abschlusswiderstand, Digitalausgang |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke (NPN) |
| Lastspannung | +5 VDC ~ +30 VDC max. |
| Laststrom | 100 mA max. |
| Isolation | 3750 Vrms |
| FRnet | |
| Drahtkabel | Belden 9841 (2P-verdrillte Leitung), Bei Verwendung anderer Kabel kann sich die Übertragungsentfernung ändern |
| Übertragungsgeschwindigkeit | 250 kbps und 1 Mbps (Standard) DIP-Schalter-Einstellungen |
| Übertragungsreichweite | Max. 400 m bei 250 kbps Max. 100 m bei 1 Mbps (Standard) |
| Zykluszeit | 2,88 ms für Geschwindigkeit 250 kbps 0,72 ms für Geschwindigkeit 1 Mbps (Standard) |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC (isoliert) |
| Leistungsaufnahme | 2.4 W max. |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 33 x 102 x 110 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
