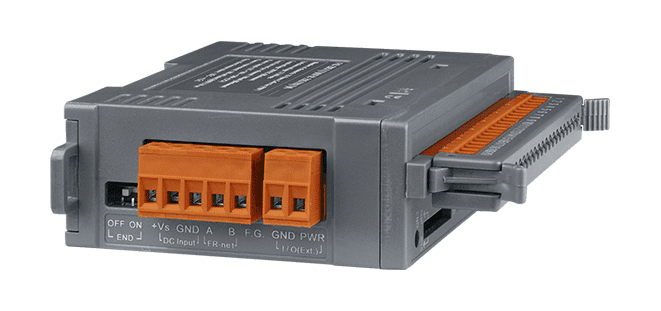

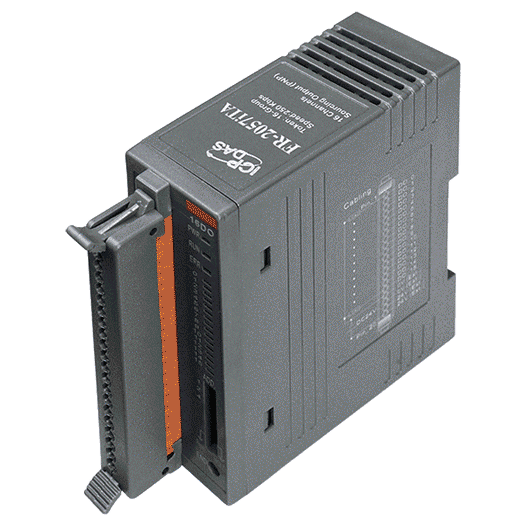

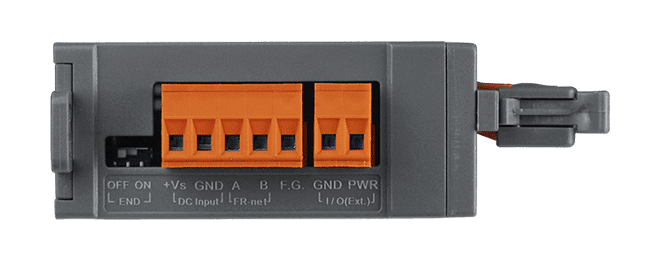

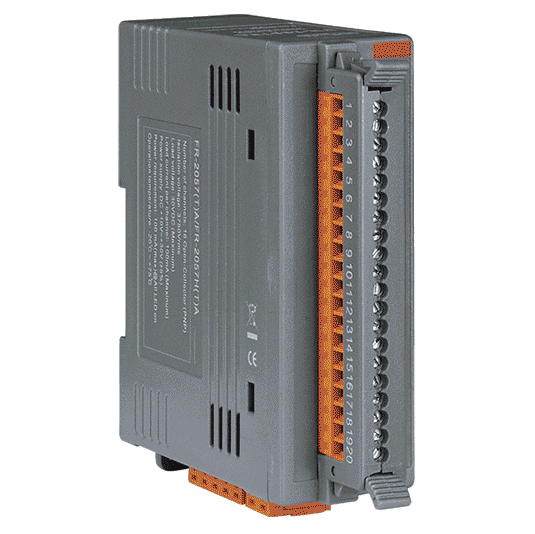

FR-2057iTA FRnet I/O-Modul, 16-Kanal isolierter PNP-Digitalausgang
16-Kanal-Digitalausgangsmodul mit isoliertem PNP-Ausgang (Source) auf FRnet, betrieben mit 250 kbps über bis zu 400 m für in Reihe geschaltete dezentrale I/O unter Steuerung eines PC, PAC oder einer SPS.
- 16 isolierte PNP-Digitalausgänge (Source), maximal 30 VDC, maximaler Laststrom 100 mA
- FRnet-Bus mit 250 kbps und bis zu 400 m Übertragungsstrecke auf verdrillter Leitung
- Verdrahtungsarme FRnet-DI/DO-Steuerung mit in Reihe geschalteten Modulen
- Feste I/O-Scanzeit und I/O-Synchronisation über das gesamte Netzwerk
- Unterstützt Broadcasting (1:n) und einfache Duplizierung der Ausgänge
- 3750 Vrms Isolation innerhalb des Moduls
155,00 € pro Stück
| 1-9 Stück | 155,00 € | |
|---|---|---|
| 10-30 Stück | 150,00 € | −3 % |
| ab 31 Stück | 147,00 € | −5 % |
Produktinformationen "FR-2057iTA FRnet I/O-Modul, 16-Kanal isolierter PNP-Digitalausgang"
FR-2057iTA CR ist ein 16-Kanal-Digitalausgangsmodul, das über den FRnet-Bus mit einem PC, PAC oder einer SPS verbunden wird. Die Ausgänge sind vom PNP-Typ (Source), mit einer Nennbelastbarkeit von bis zu 30 VDC und 100 mA, und jeder Ausgang ist feldseitig galvanisch getrennt. Es eignet sich für das ferngesteuerte Schalten von Aktoren, Anzeigen und anderen Verbrauchern mit PNP-Eingang, wenn Kanalzahl, Trennung und Leitungslänge die ausschlaggebenden Kriterien sind.
FRnet arbeitet mit einer zweiadrigen verdrillten Leitung, etwa Belden 9841, und die Module können in Reihe geschaltet werden, um die dezentrale I/O-Anbindung zu erweitern. Dieser Bestellcode ist auf 250 kbps eingestellt, was eine maximale Übertragungsstrecke von 400 m bei einer Zykluszeit von 2,88 ms ermöglicht. Die werkseitige Voreinstellung von 1 Mbps mit einer maximalen Distanz von 100 m und einer Zykluszeit von 0,72 ms wird über DIP-Schalter geändert. Der Kabeltyp kann die erreichbare Distanz beeinflussen.
Das Modul benötigt eine Versorgung von +10 bis +30 VDC mit Verpolschutz und nimmt maximal 2,4 W auf. Es ist für eine Isolation von 3750 Vrms innerhalb des Moduls ausgelegt und besteht die EFT-, ESD- und Surge-Prüfungen nach IEC 61000-4-4, -2 und -5. Das Gehäuse besteht aus Kunststoff, die Montage erfolgt auf einer DIN-Schiene, der Betriebstemperaturbereich liegt bei -25 bis +75 °C. Das Produkt trägt die Kennzeichnungen CE, UKCA, RoHS und WEEE.
Anwendungen
- Fernsteuerung der digitalen Ausgänge aus PC-, PAC- oder SPS-Systemen
- Dezentrales Schalten von Verbrauchern mit PNP-Eingang über ein in Reihe geschaltetes FRnet-Netzwerk
- Synchronisierte Aktualisierung der Ausgänge in der verteilten Automatisierung
| Product type: | FRnet I/O Module |
|---|---|
| Protokoll: | FRnet |
| Interface: | FRnet |
| Digital outputs: | 16 |
| Isolation: | 3750 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| Isolation | |
|---|---|
| Isolation zwischen Modulen | 3750 Vrms |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| Surge (IEC 61000-4-5) | Ja |
| LED-Anzeigen | |

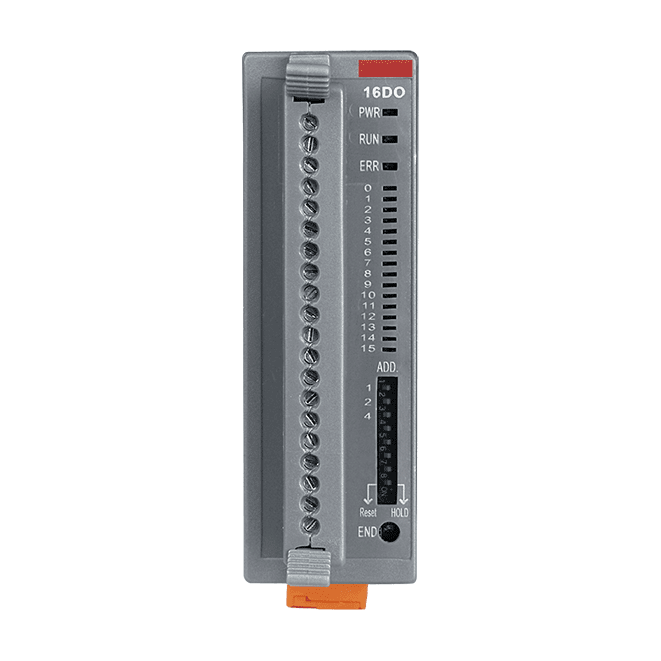

| Status | Power, Kommunikation läuft, Kommunikationsfehler, Abschlusswiderstand, Digitalausgang |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Quelle (PNP) |
| Lastspannung | 30 VDC max. |
| Laststrom | 100 mA max. |
| Isolation | 3750 Vrms |
| FRnet | |
| Drahtkabel | 2-Draht-Verkabelung Belden 9841 (2P-verdrillte Leitung), Bei Verwendung anderer Kabel kann sich die Übertragungsdistanz ändern |
| Übertragungsgeschwindigkeit | 250 kbps und 1 Mbps (Standard) DIP-Schalter-Einstellungen |
| Übertragungsreichweite | Max. 400 m bei 250 kbps Max. 100 m bei 1 Mbps (Standard) |
| Zykluszeit | 2,88 ms für Geschwindigkeit 250 kbps 0,72 ms für Geschwindigkeit 1 Mbps (Standard) |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC (isoliert) |
| Leistungsaufnahme | 2.4 W max. |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 33 x 102 x 107 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
