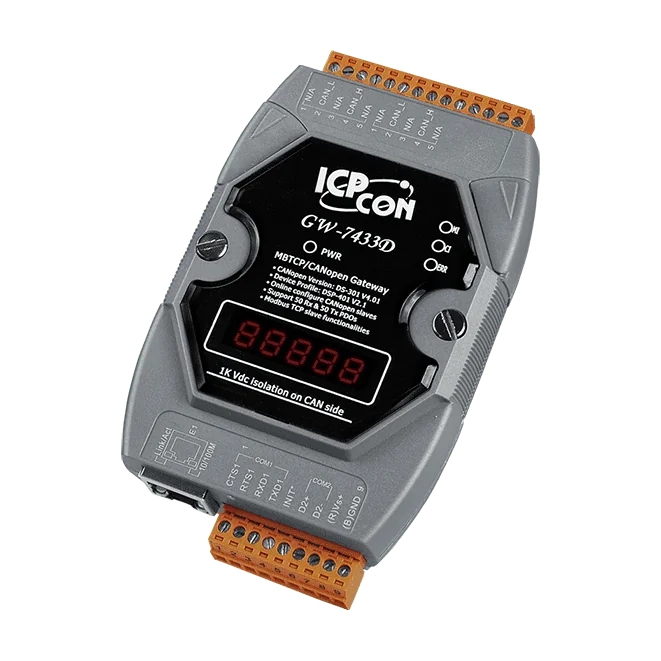

GW-7433D-G Modbus TCP/RTU zu CANopen Master Gateway
Gateway, das als CANopen-Master arbeitet und das Netzwerk als Modbus-TCP-Server und Modbus-RTU-Slave bereitstellt, sodass Modbus-Clients die Daten der CANopen-Slaves lesen und steuern können.
- Arbeitet als CANopen-Master nach CiA DS-301 v4.02 und unterstützt bis zu 20 Slave-Geräte
- Modbus-TCP-Server über 1 x RJ-45-Port 10/100 Base-TX, von bis zu 5 Clients gleichzeitig nutzbar
- Modbus-RTU-Slave über RS-232/485-COM-Port, nicht isoliert, 1200 ~ 115200 bps
- Listen-Modus überwacht die Daten der CANopen-Slaves, ohne das Netzwerk zu stören
- Hinzufügen und Entfernen von CANopen-Slaves im laufenden Betrieb, mit Erkennung von CANopen-Verbindungsabbrüchen
- CAN-Status, Kommunikationszustände von Slaves und Gateway sowie Slave-Reset über Modbus-Befehle verfügbar
346,00 € pro Stück
| 1-9 Stück | 346,00 € | |
|---|---|---|
| 10-30 Stück | 336,00 € | −3 % |
| ab 31 Stück | 329,00 € | −5 % |
Produktinformationen "GW-7433D-G Modbus TCP/RTU zu CANopen Master Gateway"
Das GW-7433D-G verbindet CANopen-Netzwerke mit Ethernet-basierten Steuerungssystemen. Feldseitig arbeitet es als CANopen-Master und kommuniziert mit Slave-Geräten über PDO- und SDO-Dienste. Anlagenseitig tritt es als Modbus-TCP-Server und Modbus-RTU-Slave auf, sodass eine bestehende CANopen-Installation von jedem Modbus-TCP-Client oder Modbus-RTU-Master aus überwacht und gesteuert werden kann.
Die Slave-Geräte werden mit der Konfigurationssoftware des Herstellers vordefiniert. Beim Hochlauf erfasst das Gateway die erforderlichen Informationen von diesen Slaves. Es unterstützt bis zu 20 CANopen-Slave-Geräte, und bis zu fünf Modbus-TCP-Clients können gleichzeitig auf das Gerät zugreifen.
Der Listen-Modus ermöglicht es Ingenieuren, die Daten der CANopen-Slaves zu überwachen, ohne am Netzwerkverkehr teilzunehmen. Slaves können im laufenden Betrieb hinzugefügt oder entfernt werden; CANopen-Status, Kommunikationszustände von Slaves und Gateway sowie Verbindungsabbrüche lassen sich über Modbus-Befehle abfragen.
Anwendungen
- Steuerungssysteme
- Gebäudeautomation
- Fabrikautomation
- Verteilte Datenerfassung
- Überwachung und Steuerung von Windkraftanlagen mit Integration großer Wechselrichter und SPSen
| Product type: | Gateway |
|---|---|
| Protokoll: | CANopen, Modbus RTU, Modbus TCP |
| Interface: | CANopen, Ethernet, RS-232/485 |
| Ports: | 1 x RJ-45, 1 x RS-232/485, 1 x CANopen |
| Isolation: | 1000 VDC (DC-to-DC), 2500 Vrms (photo-couple) CANopen |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Hardware-Watchdog |
| LED-Anzeigen | |
| Status | CI-LED, MI-LED, ERR-LED |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| Protokoll | Modbus TCP Server |
| COM-Anschlüsse | |
| Ports | 1 x RS-232/485, nicht galvanisch getrennt |
| Baudrate | 1200 ~ 115200 bps |
| Protokoll | Modbus RTU Slave |
| Parität | Keine, Gerade, Ungerade |
| Datenbit | 7, 8 |
| Stoppbit | 1, 2 |
| CANopen | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Ports | 1 |
| Baudrate | 10 k ~ 1 M |
| Isolation | 1000 VDC für DC-DC, 2500 Veff für Optokoppler |
| Abschlusswiderstand | Integriert 120 Ω |
| Protokoll | CiA 301 v4.02 |
| NMT | Master |
| Leistung | |
| Leistungsaufnahme | 2.5 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 33 x 122 (W x H x D) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
