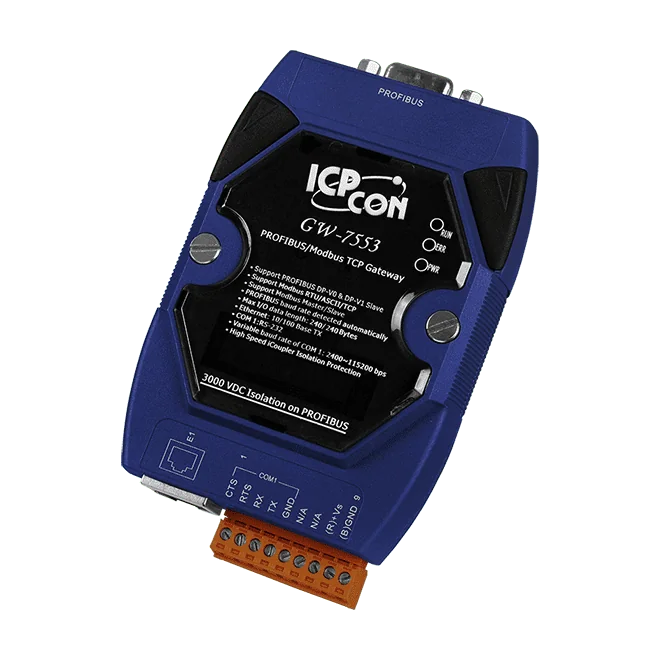

GW-7553-B PROFIBUS-DP-zu-Modbus-TCP-Gateway, Kunststoffgehäuse
PROFIBUS-DP-V0/DP-V1-Slave-zu-Modbus-TCP-Gateway im Kunststoffgehäuse für die Hutschiene, mit dem ein PROFIBUS-Master Modbus-TCP-Geräte erreicht, ohne diese umprogrammieren zu müssen.
- PROFIBUS-DP-V0- und DP-V1-Slave-Schnittstelle mit automatischer Erkennung der Übertragungsrate
- Bis zu 240 Byte Eingangsdaten und 240 Byte Ausgangsdaten
- Modbus-Betriebsart Master oder Slave mit Unterstützung der Formate RTU, ASCII und TCP
- Stationsadresse 0 bis 126, einstellbar über DIP-Schalter oder EEPROM
- Integrierter Webserver zur Konfiguration über einen Webbrowser
- 2500 Vrms Netzwerktrennung und 3000 VDC Trennung auf der PROFIBUS-Seite
371,00 € pro Stück
| 1-9 Stück | 371,00 € | |
|---|---|---|
| 10-30 Stück | 360,00 € | −3 % |
| ab 31 Stück | 353,00 € | −5 % |
Produktinformationen "GW-7553-B PROFIBUS-DP-zu-Modbus-TCP-Gateway, Kunststoffgehäuse"
GW-7553-B verbindet ein PROFIBUS-DP-Netzwerk mit Modbus-TCP-Geräten. Gegenüber dem PROFIBUS-Master tritt es als DP-V0- und DP-V1-Slave auf, sodass bestehende PROFIBUS-Steuerungen Daten von Modbus-TCP-Geräten wie SPS, Sensoren und I/O-Modulen lesen und schreiben können.
In jeder Richtung werden bis zu 240 Byte Eingangs- und Ausgangsdaten übertragen. Die Modbus-Seite unterstützt die Betriebsarten Master und Slave sowie die Formate RTU, ASCII und TCP. Die PROFIBUS-Übertragungsrate wird automatisch erkannt, die Stationsadresse (0 bis 126) wird entweder über DIP-Schalter eingestellt oder im EEPROM gespeichert.
Das Gerät verfügt über einen integrierten Webserver und lässt sich daher über einen gängigen Webbrowser konfigurieren. Ein RS-232-Anschluss dient zur Aktualisierung von Firmware und Konfiguration. Die elektrische Trennung beträgt 2500 Vrms netzwerkseitig und 3000 VDC auf der PROFIBUS-Seite; das Modul ist für einen Betriebsbereich von -25 ~ +75 ℃ ausgelegt.
Anwendungen
- Industrieautomatisierung
- Fabrikautomatisierung
- Prozessautomatisierung
| Product type: | Gateway |
|---|---|
| Protokoll: | Modbus TCP, PROFIBUS DP-V0/DP-V1 |
| Interface: | Ethernet, PROFIBUS, RS-232 |
| Isolation: | 2500 Vrms (network), 3000 VDC (PROFIBUS) |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| CPU-Modul | |
|---|---|
| CPU | 80186, 80 MHz oder kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-Timer | Watchdog-IC CPU integriert |
| LED-Anzeigen | |
| Status | PWR-LED, RUN-LED, ERR-LED |
| Ethernet | |
| Ports | 10/100Base-TX Ethernet-Controller (Auto-Negotiation, Auto_MDIX) |
| COM-Anschlüsse | |
| Ports | RS-232 (zum Aktualisieren von Firmware und Konfiguration) 5-poliger Schraubklemmenblock (TxD, RxD, RTS, CTS, GND) |
| Baudrate | 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Parität | Keine, Gerade, Ungerade |
| Datenbit | 7, 8 |
| Stoppbit | 1, 2 |
| PROFIBUS | |
| Controller | Profichip VPC3+C |
| Transceiver | ADI ADM2486 |
| Baudrate | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Bus-Logik |
| Protokoll | DP-V0 & DP-V1 |
| Leistung | |
| Leistungsaufnahme | 2.5 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 33 x 119 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75℃ |
| Lagertemperatur | -30 ~ +85 ℃ |
| Feuchtigkeit | 5 ~ 95 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
