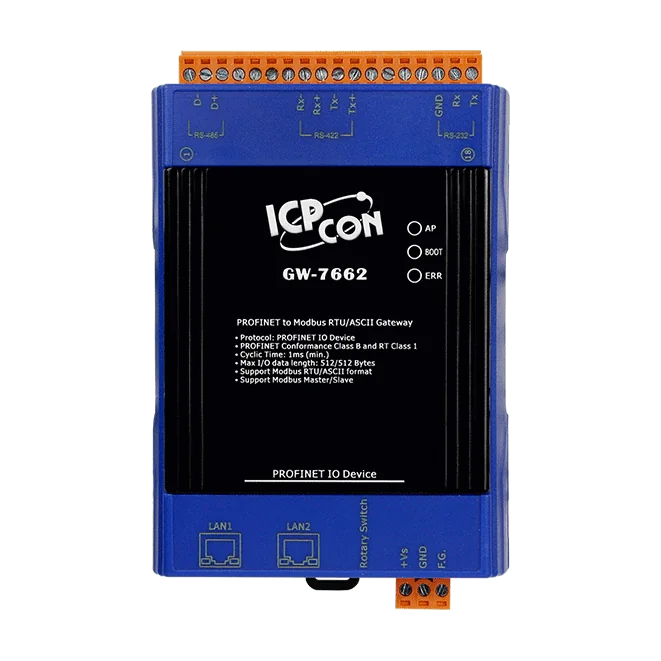

GW-7662 PROFINET-zu-Modbus-RTU/ASCII-Gateway, IO-Device
PROFINET-IO-Device-Gateway, über das eine PROFINET-Steuerung auf Modbus-RTU/ASCII-Master- und Slave-Geräte über RS-232, RS-422 oder RS-485 zugreifen kann.
- PROFINET-IO-Device mit Conformance Class B und RT Class 1
- Zykluszeit von min. 1 ms mit bis zu 512/512 Byte I/O-Daten
- Modbus-Master- und Slave-Betrieb, unterstützt RTU- und ASCII-Format
- Serielle Schnittstelle RS-232, RS-422 oder RS-485 wählbar (nicht gleichzeitig)
- Serielle Baudraten von 1200 bis 460800 mit konfigurierbaren Daten-, Paritäts- und Stoppbits
- Generische GSDML-Datei (Version 2.25) für die PROFINET-Konfiguration enthalten
460,00 € pro Stück
| 1-9 Stück | 460,00 € | |
|---|---|---|
| 10-30 Stück | 446,00 € | −3 % |
| ab 31 Stück | 437,00 € | −5 % |
Produktinformationen "GW-7662 PROFINET-zu-Modbus-RTU/ASCII-Gateway, IO-Device"
GW-7662 CR ist ein PROFINET-IO-Device, das eine PROFINET-Steuerung mit seriellen Modbus-Geräten verbindet. Modbus-SPS, Sensoren und Module der ICP-DAS-M-7000-Serie lassen sich ohne Änderung der Feldgeräte in ein PROFINET-Netzwerk einbinden; das mitgelieferte Hilfsprogramm dient zur Konfiguration des Gateways.
Das Gateway unterstützt sowohl den Modbus-Master- als auch den Slave-Betrieb, jeweils mit RTU- oder ASCII-Rahmung. Die serielle Schnittstelle lässt sich als RS-232, RS-422 oder RS-485 betreiben, mit Baudraten von 1200 bis 460800, 7 oder 8 Datenbits, keiner, gerader oder ungerader Parität sowie 1 oder 2 Stoppbits. Der zyklische Datenaustausch läuft mit einer Mindestzeit von 1 ms und unterstützt bis zu 512 Byte Eingangs- und 512 Byte Ausgangsdaten.
Für die Einbindung des Geräts in ein PROFINET-Projekt wird eine generische GSDML-Datei (Version 2.25) bereitgestellt. Das RoHS-konforme Gerät ist für einen Betriebsbereich von -25 ~ +75 °C ausgelegt und wird auf einer DIN-Hutschiene montiert, was es für Industrieschaltschränke in der Fabrik- und Prozessautomation geeignet macht.
Anwendungen
- Industrieautomation
- Fabrikautomation
- Prozessautomation
| Product type: | Gateway |
|---|---|
| Protokoll: | PROFINET-IO-Device |
| Interface: | RS-232/RS-422/RS-485 |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| CPU | 32-Bit-CPU-Kern |
| EEPROM | 8 KB |
| Flash | 4 MB |
| SRAM | 32 MB |
| Watchdog-Timer | CPU integriert |
| LED-Anzeigen | |
| Status | AP-LED, BOOT-LED, ERR-LED |
| Ethernet | |
| Dienste | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN-Prioritätskennzeichnung |
| COM-Anschlüsse | |
| Ports | RS-232/RS-422/RS-485 (nicht gleichzeitig verwendbar) 3-poliger Schraubklemmenblock (RxD, TxD, GND) 4-poliger Schraubklemmenblock (RxD+, RxD-, TxD+, TxD-) 2-poliger Schraubklemmenblock (DATA+, DATA-) |
| Baudrate | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800 |
| Parität | Keine, Gerade, Ungerade |
| Datenbit | 7, 8 |
| Stoppbit | 1, 2 |
| PROFINET | |
| Konformitätsklassen | Klasse B |
| Dienste | RTC, RTA, CL-RPC, DCP, LLDP, I&M |
| Zykluszeit | 1 ms (min) |
| Protokoll | PROFINET-IO-Device |
| Leistung | |
| Leistungsaufnahme | 3.4 W |
| Mechanisch | |
| Abmessungen (mm) | 42 x 76 x 119 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 ℃ |
| Lagertemperatur | -30 ~ +80 ℃ |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
