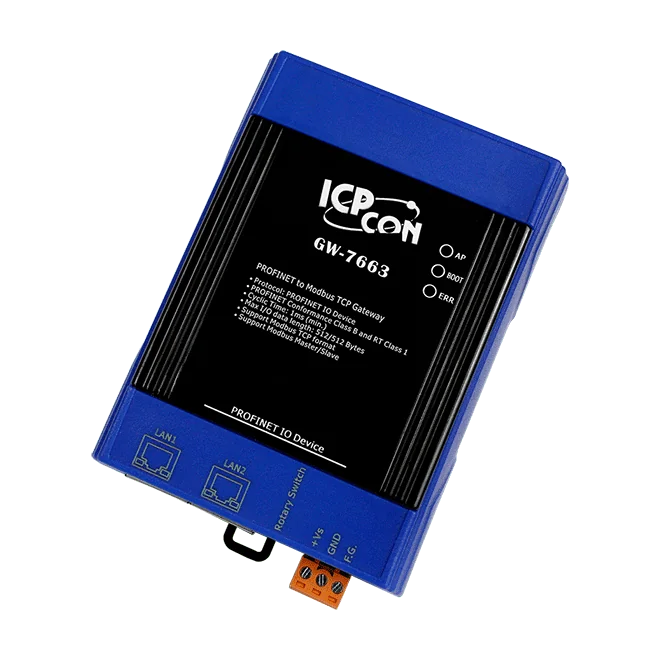

GW-7663 PROFINET-IO-Device zu Modbus-TCP-Gateway
PROFINET-IO-Device-Gateway, über das eine PROFINET-Steuerung auf Modbus-TCP-Geräte wie SPSen, Sensoren und ICP-DAS-Module zugreifen kann. Die Konfiguration erfolgt mit einem Hilfsprogramm.
- PROFINET-IO-Device mit Conformance Class B und RT Class 1
- Minimale Zykluszeit von 1 ms
- Maximale Ein-/Ausgangsdaten von 512/512 Byte
- Unterstützung von Modbus-Master- und Slave-Modus
- Generische GSDML-Datei (Version 2.25) enthalten
- Hilfsprogramm zur Konfiguration
469,00 € pro Stück
| 1-9 Stück | 469,00 € | |
|---|---|---|
| 10-30 Stück | 455,00 € | −3 % |
| ab 31 Stück | 445,00 € | −5 % |
Produktinformationen "GW-7663 PROFINET-IO-Device zu Modbus-TCP-Gateway"
Das GW-7663 CR ist ein PROFINET-IO-Device, das eine PROFINET-Steuerung mit Modbus-TCP-Geräten verbindet. Ingenieure können bestehende Modbus-Geräte, darunter SPSen, Sensoren und Module der ICP-DAS-ET-7000-Serie, in ein PROFINET-Netzwerk einbinden, ohne diese Geräte austauschen zu müssen.
Das Gateway unterstützt den Betrieb als Modbus-Master und als Modbus-Slave. Für die Integration in eine PROFINET-Steuerung wird eine generische GSDML-Datei (Version 2.25) bereitgestellt. Die Zykluszeit beträgt mindestens 1 ms, und die Ein- und Ausgangsdaten können jeweils bis zu 512 Byte umfassen. Zur Konfiguration des Moduls wird ein Hilfsprogramm mitgeliefert.
Das Gerät basiert auf einer 32-Bit-CPU mit 32 MB SRAM und 4 MB Flash und ist für die Montage auf einer DIN-Schiene sowie einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt. Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.
Anwendungen
- Industrieautomation
- Fabrikautomation
- Prozessautomation
| Product type: | Gateway |
|---|---|
| Protokoll: | Modbus TCP, PROFINET |
| Interface: | Ethernet, PROFINET |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| CPU | 32-Bit-CPU-Kern |
| EEPROM | 8 KB |
| Flash | 4 MB |
| SRAM | 32 MB |
| Watchdog-Timer | CPU integriert |
| LED-Anzeigen | |
| Status | AP-LED, BOOT-LED, ERR-LED |
| Ethernet | |
| Dienste | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN-Prioritätskennzeichnung |
| PROFINET | |
| Konformitätsklassen | Klasse B |
| Dienste | RTC, RTA, CL-RPC, DCP, LLDP, I&M |
| Zykluszeit | 1 ms (min) |
| Protokoll | PROFINET-IO-Device |
| Leistung | |
| Leistungsaufnahme | 3.4 W |
| Mechanisch | |
| Abmessungen (mm) | 42 x 76 x 110 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 ℃ |
| Lagertemperatur | -30 ~ +80 ℃ |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
