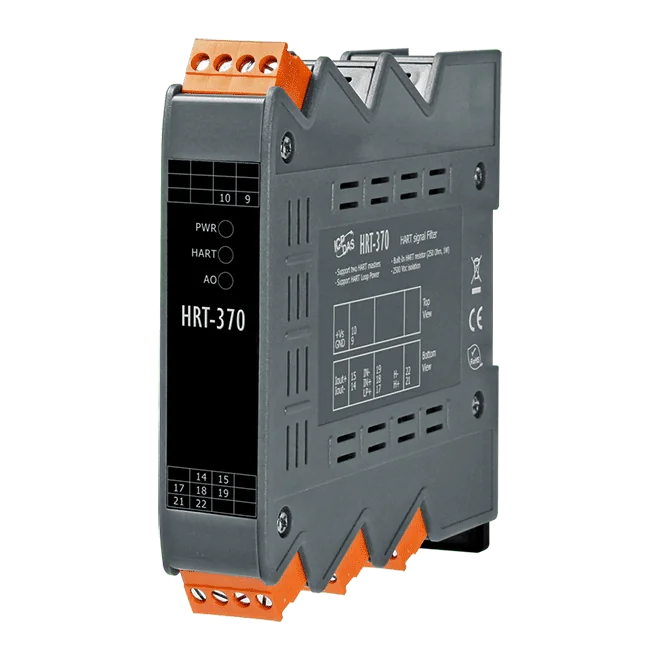

HRT-370 HART-Signalfilter, 1-Kanal Analogstromausgang mit HART-Bypass
DIN-Schienen-HART-Signalfilter, der eine HART-Schleife in einen gefilterten Analogstromausgang und einen HART-Bypass-Kanal aufteilt und so die Analogwerte bei vorhandenem HART-Verkehr sauber hält.
- Ein Analogstromausgangskanal mit HART-Signalfilterung sowie ein HART-Bypass-Signalkanal
- Unterstützt HART-Burst-Modus und HART-Punkt-zu-Punkt-Modus, zwei HART-Master sind zulässig
- Schleifenspannungsfunktion liefert +30 V Ausgang vom Modul
- Nullpunkt- und Spannenabweichung des Analogausgangs ±0,1 % FSR bei 25 °C und ±0,5 % FSR bei -30/+80 °C
- 2500 VDC Isolation am Analogausgang und auf der HART-Seite, mit 4 kV ESD-Schutz
- Eingangsimpedanz 250 Ω ±5 % (2 W) und Hilfsversorgung 24 V bei 20 mA
266,00 € pro Stück
| 1-9 Stück | 266,00 € | |
|---|---|---|
| 10-30 Stück | 258,00 € | −3 % |
| ab 31 Stück | 253,00 € | −5 % |
Produktinformationen "HRT-370 HART-Signalfilter, 1-Kanal Analogstromausgang mit HART-Bypass"
HRT-370 ist ein HART-Signalfilter für Installationen, in denen eine analoge Stromauswertung und HART-Kommunikation dieselbe Schleife nutzen. Das HART-Signal wird auf zwei Ausgänge aufgeteilt: Einer leitet das originale HART-Signal unverändert durch, während der andere einen gefilterten, reinen Analogstrom liefert. So können beide Datenpfade ohne Störungen durch den HART-Träger verarbeitet werden.
Das Modul arbeitet mit 2-Draht- oder 4-Draht-HART-Geräten in Punkt-zu-Punkt-Verbindungen und unterstützt sowohl den HART-Burst-Modus als auch den HART-Punkt-zu-Punkt-Modus. Es ermöglicht den Anschluss von zwei HART-Mastern, und seine Schleifenspannungsfunktion stellt über das Modul +30 V bereit. Der Analogausgang ist mit 2500 VDC galvanisch getrennt und wird mit einem Lastwiderstand von 250 Ω sowie einer Ansprechzeit von 40 ms bei 250 Ω spezifiziert.
- Geeignet für Ingenieure, die HART-Daten und einen stabilen Analogstrom von einem Messgerät benötigen.
- Montage auf DIN-Schiene, mit ungeregeltem Versorgungseingang +10 ~ +30 VDC und Verpolungsschutz.
- Betrieb im Bereich -25 ~ +75 °C zugelassen, Lagerung von -30 ~ +80 °C.
Anwendungen
- Messung des analogen Stroms von HART-Messumformern bei gleichzeitig aktiver HART-Kommunikation auf derselben Schleife
- Punkt-zu-Punkt-HART-Messschleifen, in denen die analoge Datenerfassung präzise bleiben muss
| Product type: | HART signal filter |
|---|---|
| Protokoll: | HART |
| Interface: | HART |
| Analog outputs: | 1 |
| Isolation: | 2500 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | PWR: Modulstatus HART: HART-Verbindungsstatus AO: AO-Verbindungsstatus |
| Analogausgang | |
| Nullpunktdrift | ± 0,1 % des Endwerts @25 °C ± 0,5 % des Endwerts @-30/+80 °C |
| Spannenverschiebung (Span Drift) | ± 0,1 % des Endwerts @25 °C ± 0,5 % des Endwerts @-30/+80 °C |
| Ansprechzeit | 40ms @ 250 Ω |
| Spannungsausgangsfähigkeit | Extern +30 V bei 800 Ω (Sink) |
| Isolation | 2500 VDC |
| HART | |
| Gerät | 2-Draht- oder 4-Draht-HART-Geräte (Punkt-zu-Punkt) |
| Isolation | 2500 VDC |
| Eingangsimpedanz | 250Ω±5% (2W) |
| Schleifenspannung | Ja (Modul liefert +30 V Ausgang) |
| Hilfsversorgung | 24V @ 20mA |
| Leistung | |
| Verpolungsschutz | Verpolungsschutz, Überspannungs- und Unterspannungsschutz |
| Eingangsbereich | Unstabilisiert +10 ~ +30 VDC |
| Leistungsaufnahme | Maximal: (20 mA) => 0,05 mA bei 30 VDC, 1,5 W |
| Mechanisch | |
| Abmessungen (mm) | 25 x 116 x 120 |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 5 % ~ 95 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
