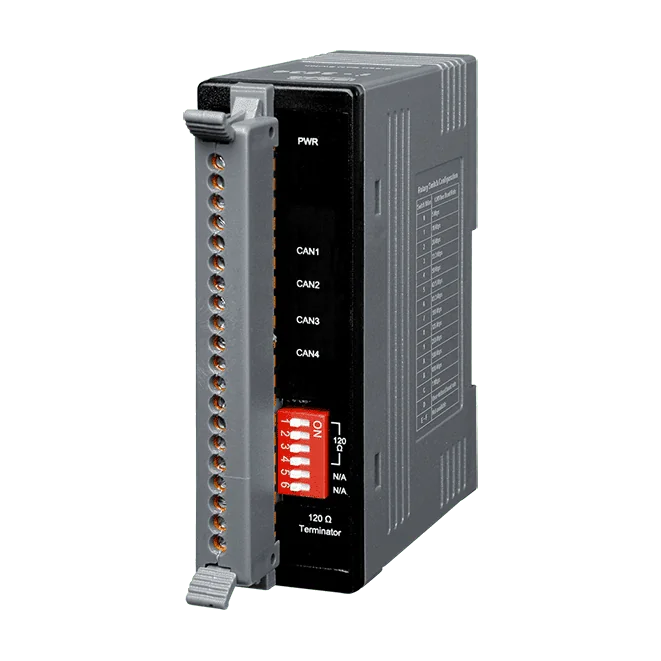

I-2534 4-Port CAN-Bus-Switch, Kunststoffgehäuse, DIN-Schiene
Vier-Port-CAN-Bus-Switch mit unabhängigen Kanälen, konfigurierbarer Filterung und Baudraten von 5 kbps bis 1 Mbps zum Aufteilen, Verlängern und Verbinden von CAN-Netzwerken.
- Vier unabhängige CAN-Kommunikationsports für Stern- oder Baumtopologien
- Kompatibel mit CAN 2.0A und CAN 2.0B, vollständig konform mit ISO 11898-2
- Baudrate über Drehschalter wählbar, benutzerdefinierte Baudrate über das Hilfsprogramm
- Konfigurierbarer CAN-Bus-Filter und CAN-ID-Mapping von bis zu 32 IDs pro Kanal
- Datenpuffer von 100 Frames pro CAN-Kanal, maximaler Datendurchsatz von 2500 fps über alle Kanäle
- Isolation von 3000 VDC (DC-DC) und 2500 Vrms (Optokoppler)
291,00 € pro Stück
| 1-9 Stück | 291,00 € | |
|---|---|---|
| 10-30 Stück | 283,00 € | −3 % |
| ab 31 Stück | 277,00 € | −5 % |
Produktinformationen "I-2534 4-Port CAN-Bus-Switch, Kunststoffgehäuse, DIN-Schiene"
Der I-2534 CR ist ein CAN-Bus-Switch mit vier Ports und vier unabhängigen Kanälen, der sich für den Aufbau von CAN-Sternen- oder Baumtopologien eignet. Jeder Kanal verarbeitet CAN-2.0A- und CAN-2.0B-Frames und entspricht ISO 11898-2, sodass er bestehende CAN-Segmente ohne Änderung der Knotenhardware anbinden kann.
Ingenieure setzen ihn typischerweise ein, um ein großes Netzwerk in mehrere Teilnetze aufzuteilen, wodurch sich die Anzahl der Knoten in einem CAN-Netzwerk erhöhen lässt, oder um die physische Reichweite eines Busses zu vergrößern. Er kann außerdem Daten zwischen Segmenten mit unterschiedlichen Baudraten übertragen. Die Baudrate wird über einen Drehschalter eingestellt, der 120-Ω-Abschlusswiderstand wird per DIP-Schalter gewählt, und CAN-Filter sowie das CAN-ID-Mapping lassen sich mit dem mitgelieferten Hilfsprogramm konfigurieren.
Das Gerät verfügt über ein flammhemmendes Kunststoffgehäuse zur Montage auf einer DIN-Schiene und akzeptiert eine Versorgungsspannung von +10 VDC bis +30 VDC. Sein spezifizierter Betriebstemperaturbereich beträgt -25 ~ +75 °C. Die Bestellbezeichnung CR ist mit RoHS-Konformität angegeben.
Anwendungen
- Industriemaschinen
- Gebäudeautomation
- Fahrzeugautomation
- Aufteilung von CAN-Netzwerken in Teilnetze zur Erhöhung der Knotenanzahl
- Verlängerung der CAN-Bus-Reichweite
- Integration von CAN-Netzwerken mit unterschiedlichen Baudraten
| Product type: | CAN bus switch |
|---|---|
| Protokoll: | CAN 2.0A, CAN 2.0B |
| Interface: | CAN, RS-232 |
| Ports: | 4 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x Versorgung 4 x CAN-Status |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 (3-polige Schraubklemmenleiste (TxD, RxD, GND)) |
| Faser | |
| Signallaufzeit | 240 us ~ 1360 us |
| CAN | |
| Controller | Hochleistungs-Mikrocontroller |
| Ports | 4 |
| Spezifikation | ISO-11898-2, CAN 2.0A und CAN 2.0B |
| Baudrate | 5 k ~ 1 M bit/s |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Über DIP-Schalter wählbarer 120-Ω-Abschlusswiderstand |
| Filter | Ja |
| Zeitverzögerung | [ 1 Mbps (8 Byte Daten) ] ID-11 Bit => 240 µs ; [ 5 Kbps (8 Byte Daten) ] ID-29 Bit => 1360 µs |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 3 W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 32.3 x 99 x 77.5 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
