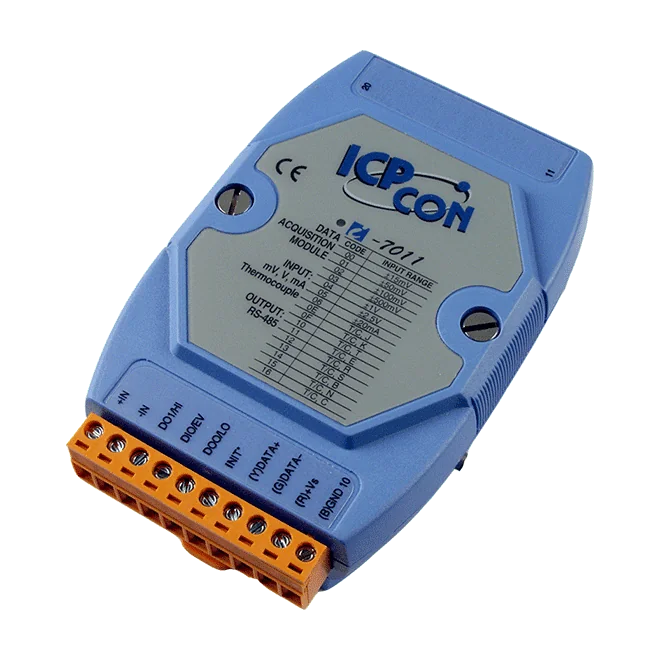

I-7011 1-Kanal-Thermoelement-Eingangsmodul, DCON-Protokoll, blaue Abdeckung
RS-485-DCON-Remote-I/O-Modul mit einem Analogeingang für Spannungs-, Strom- und Thermoelementsignale, 16 Bit Auflösung, 50-Hz-Ereigniszähler und zwei Open-Collector-Ausgängen.
- 1 differenzieller Analogeingang für Spannungs-, Strom- und Thermoelementsignale
- Thermoelementtypen J, K, T, E, R, S, B, N und C mit Erkennung eines offenen Thermoelements
- 16 Bit Auflösung und ±0,1 % FSR Genauigkeit
- 1 digitaler Eingang, konfigurierbar als 50-Hz-Ereigniszähler
- 2 Open-Collector-Sink-Ausgänge, nutzbar als High-/Low-Alarme mit programmierbaren Einschalt- und Sicherheitswerten
- Integrierter Dual-Watchdog (Modul und Kommunikation, programmierbar)
206,00 € pro Stück
| 1-9 Stück | 206,00 € | |
|---|---|---|
| 10-30 Stück | 200,00 € | −3 % |
| ab 31 Stück | 196,00 € | −5 % |
Produktinformationen "I-7011 1-Kanal-Thermoelement-Eingangsmodul, DCON-Protokoll, blaue Abdeckung"
Das I-7011 CR ist ein RS-485-Remote-I/O-Modul mit einem differenziellen Analogeingang, der Spannungs-, Strom- und Thermoelementsignale verarbeitet. Diese Bestellvariante mit blauer Abdeckung (CR) verwendet das DCON-Protokoll an der seriellen Schnittstelle, mit einstellbarer Baudrate von 1200 bis 115200 bps und festem Datenformat (N, 8, 1).
Der Analogeingang unterstützt die Thermoelementtypen J, K, T, E, R, S, B, N und C, mit Erkennung eines offenen Thermoelements zur Fehlersuche. Die Spannungsbereiche reichen von ±15 mV bis ±2,5 V. Die Auflösung von 16 Bit ergibt eine Genauigkeit von ±0,1 % FSR bei einer Gesamtabtastrate von 10 Hz. Der Stromeingang (±20 mA) benötigt einen optionalen externen Widerstand von 125 Ω.
Der digitale Eingang kann als 50-Hz-Ereigniszähler genutzt werden. Die beiden Open-Collector-Sink-Ausgänge können als High-/Low-Alarme dienen und lassen sich mit programmierbaren Einschalt- und Sicherheitswerten konfigurieren. Die Isolation innerhalb des Moduls ist mit 3000 VDC angegeben. Das Modul wird mit +10 bis +30 VDC versorgt und ist gegen Verpolung geschützt. Es wird auf einer DIN-Schiene montiert und ist für den Betrieb bei -25 bis +75 °C ausgelegt.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Remote I/O module |
|---|---|
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±2 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 1 Differenzial |
| Typ | Spannung Strom Thermoelement |
| Sensortyp | Thermoelement: J, K, T, E, R, S, B, N, C |
| Bereich | Spannung: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Strom: ±20 mA (optionalen externen 125-Ω-Widerstand erforderlich) |
| Auflösung | 16-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| Abtastrate | 10 Hz (gesamt) |
| Eingangsimpedanz | > 400 kΩ |
| Gleichtaktspannungsschutz | ±5 VDC |
| Überspannungsschutz | ±5 VDC |
| Erkennung von Drahtbruch | Nur für Thermoelement |
| Digitaleingang/Zähler | |
| Kanäle | 1 |
| Typ | Potentialfreier Kontakt |
| Senke/Quelle (NPN/PNP) | Quelle |
| Spannungspegel EIN | Gegen GND schalten |
| Spannungspegel AUS | Offen |
| Eingangsimpedanz | 3 kΩ |
| Überspannungsschutz | ±30 VDC |
| Digitalausgang | |
| Kanäle | 2 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +3,5 ~ +30 VDC |
| Laststrom | 30 mA/Kanal |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1) |
| Protokoll | DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | 0.9 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
