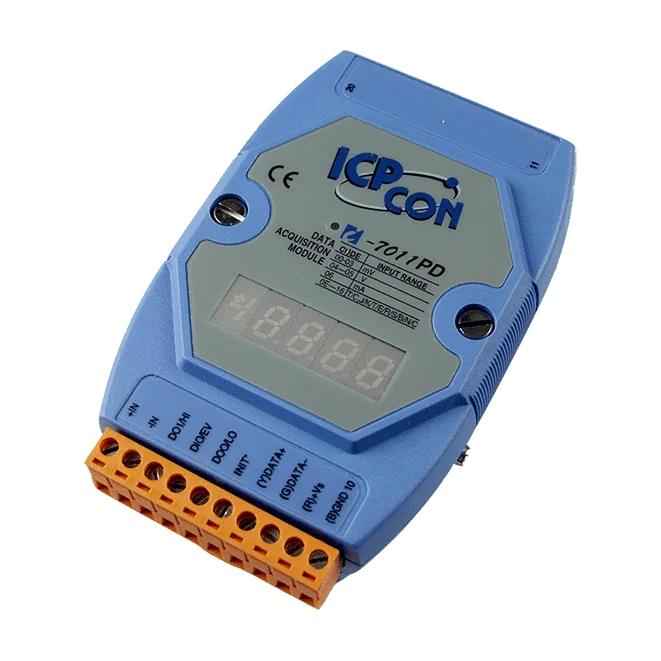

I-7011PD CR 1-Kanal-Thermoelement-Eingangsmodul mit LED-Anzeige, DCON
RS-485-DCON-I/O-Modul mit 16-Bit-Analogeingang für Thermoelement-, Spannungs- oder Stromsignale, 5-stelliger LED-Anzeige, digitalem Eingangszähler und zwei Alarmausgängen.
- 1 differenzieller Analogeingang für Thermoelement (J, K, T, E, R, S, B, N, C, L, M), Spannung oder Strom
- 16-Bit-Auflösung mit ±0,1 % FSR Genauigkeit und Drahtbruch-Erkennung für Thermoelement-Eingänge
- 1 digitaler Eingang (potentialfreier Kontakt) als 50-Hz-Ereigniszähler
- 2 Open-Collector-Senken-Digitalausgänge für High-/Low-Alarm, 30 mA pro Kanal
- 5-stellige 7-Segment-LED-Anzeige sowie Versorgungs- und Kommunikations-LED
- RS-485-Schnittstelle mit DCON-Protokoll bei 1200 ~ 115200 bps
240,00 € pro Stück
| 1-9 Stück | 240,00 € | |
|---|---|---|
| 10-30 Stück | 233,00 € | −3 % |
| ab 31 Stück | 228,00 € | −5 % |
Produktinformationen "I-7011PD CR 1-Kanal-Thermoelement-Eingangsmodul mit LED-Anzeige, DCON"
I-7011PD CR ist ein Remote-I/O-Modul der I-7000-Serie, das einen differenziellen analogen Eingang, einen digitalen Eingang und zwei digitale Ausgänge in ein RS-485-DCON-Netzwerk einbindet. Der analoge Eingang verarbeitet Thermoelement-, Spannungs- oder Stromsignale, sodass ein einziges Modul verschiedene Sensortypen in der Gebäude-, Fabrik- und Maschinenautomatisierung abdecken kann.
Die Variante "P" unterstützt zusätzlich zu J, K, T, E, R, S, B, N und C auch die Thermoelementtypen L und M. Die Erkennung eines offenen Thermoelements ist am analogen Eingang integriert. Der digitale Eingang arbeitet als 50-Hz-Ereigniszähler, und die beiden Open-Collector-Ausgänge können als High-/Low-Alarm mit programmierbaren Einschaltwerten und Sicherheitswerten genutzt werden. Für den Stromeingang ist ein optionaler externer Widerstand von 125 Ω erforderlich.
Eine 5-stellige 7-Segment-LED-Anzeige sowie eine Versorgungs- und Kommunikations-LED geben den Status vor Ort auf einen Blick wieder. Das Modul bietet 3000 VDC Isolation innerhalb des Moduls, einen integrierten Dual-Watchdog und ein Hutschienengehäuse mit den Abmessungen 72 x 123 x 35 mm. Es arbeitet mit +10 ~ +30 VDC im Temperaturbereich von -25 ~ +75 °C.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Analog Input Module |
|---|---|
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Anzeige | |
| Typ | 5-stellige 7-Segment-LED-Anzeige |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±2 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 1 Differenzial |
| Typ | Spannung Strom Thermoelement |
| Sensortyp | Thermoelement: J, K, T, E, R, S, B, N, C, L, M |
| Bereich | Spannung: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Strom: ±20 mA (optionalen externen 125-Ω-Widerstand erforderlich) |
| Auflösung | 16-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| Abtastrate | 10 Hz (gesamt) |
| Eingangsimpedanz | > 400 kΩ |
| Gleichtaktspannungsschutz | ±5 VDC |
| Überspannungsschutz | ±5 VDC |
| Erkennung von Drahtbruch | Nur für Thermoelement |
| Digitaleingang/Zähler | |
| Kanäle | 1 |
| Typ | Potentialfreier Kontakt |
| Senke/Quelle (NPN/PNP) | Quelle |
| Spannungspegel EIN | Gegen GND schalten |
| Spannungspegel AUS | Offen |
| Eingangsimpedanz | 3 kΩ |
| Überspannungsschutz | ±30 VDC |
| Digitalausgang | |
| Kanäle | 2 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +3,5 ~ +30 VDC |
| Laststrom | 30 mA/Kanal |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1) |
| Protokoll | DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | 1.5 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
