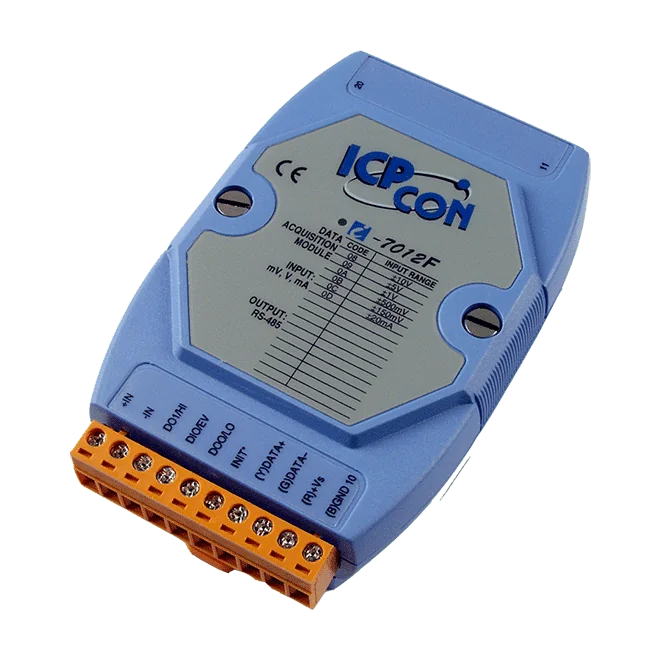

I-7012F CR 1-Kanal-Analogeingangsmodul, schnelle Abtastung, DCON RS-485
16-Bit-Einkanal-Analogeingangsmodul für Spannungs- und Stromsignale mit 100 Hz schnellem Abtastmodus, DCON über RS-485 und 3000 VDC Isolation für Hutschienensysteme.
- 16-Bit-Analogeingang mit Spannungsbereichen von ±150 mV bis ±10 V und Stromeingang von ±20 mA
- Schneller Abtastmodus mit bis zu 100 Hz, mit normalem Modus von 10 Hz
- Ein digitaler Eingang, konfigurierbar als 50-Hz-Ereigniszähler
- Zwei Open-Collector-Digitalausgänge für Hoch-/Tief-Alarm
- RS-485-Schnittstelle mit DCON-Protokoll bei 1200 ~ 115200 bps
- 3000 VDC Isolation innerhalb des Moduls und integrierter doppelter Watchdog
213,00 € pro Stück
| 1-9 Stück | 213,00 € | |
|---|---|---|
| 10-30 Stück | 207,00 € | −3 % |
| ab 31 Stück | 202,00 € | −5 % |
Produktinformationen "I-7012F CR 1-Kanal-Analogeingangsmodul, schnelle Abtastung, DCON RS-485"
Das I-7012F CR ist ein 1-Kanal-Analogeingangsmodul, das Spannungs- und Stromsignale aufnimmt und über eine RS-485-DCON-Verbindung meldet. Seine 16-Bit-Auflösung und umschaltbaren Abtastmodi eignen sich für Ingenieure, die entweder präzise Messwerte bei normaler Geschwindigkeit oder schnellere Aktualisierungen benötigen, wenn der Prozess dies erfordert.
Im Vergleich zum Standard-I-7012 bietet diese Variante mit blauem Gehäuse einen schnellen Abtastmodus mit bis zu 100 Hz, wählbar neben einem normalen Modus mit 10 Hz. Sie verfügt über keine LED-Anzeige und eignet sich daher gut dort, wo der Status aus der Ferne und nicht am Modul abgelesen wird. Das Modul enthält außerdem einen digitalen Eingang mit einem 50-Hz-Ereigniszähler und zwei Open-Collector-Digitalausgänge für Hoch-/Tief-Alarmzwecke.
Das Modul bietet 3000 VDC Isolation innerhalb des Moduls und einen doppelten Watchdog-Schutz und ist für die Hutschienenmontage über einen weiten Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt. Stromeingänge benötigen einen optionalen externen Widerstand von 125 Ω.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Analog Input Module |
|---|---|
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Anzeige | |
| Typ | 5-stellige 7-Segment-LED-Anzeige (Nur für I-7012FD, I-7012D) |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±2 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 1 Differenzial |
| Typ | Spannung Strom |
| Bereich | Spannung: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strom: ±20 mA (optionalen externen 125-Ω-Widerstand erforderlich) |
| Auflösung | 16-Bit |
| Genauigkeit | I-7012F(D) Normalmodus: ±0,05 % des FSR Schnellmodus: ±0,25 % des FSR I-7012(D) Normalmodus: ±0,05 % des FSR |
| Abtastrate | I-7012F(D) Normalmodus: 10 Hz Schnellmodus: 100 Hz I-7012(D) Normalmodus: 10 Hz |
| Eingangsimpedanz | 20 MΩ |
| Gleichtaktspannungsschutz | ±100 VDC |
| Überspannungsschutz | ±120 VDC |
| Digitaleingang/Zähler | |
| Kanäle | 1 |
| Typ | Potentialfreier Kontakt |
| Senke/Quelle (NPN/PNP) | Quelle |
| Spannungspegel EIN | Gegen GND schalten |
| Spannungspegel AUS | Offen |
| Max. Zählwerte | 65535 (16 Bit) |
| Frequenz | 50 Hz |
| Eingangsimpedanz | 3 kΩ |
| Überspannungsschutz | ±30 VDC |
| Digitalausgang | |
| Kanäle | 2 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +3,5 ~ +30 VDC |
| Laststrom | 30 mA/Kanal |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1) |
| Protokoll | DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | I-7012/12F: 1.3 W I-7012D/12FD: 1.9 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
