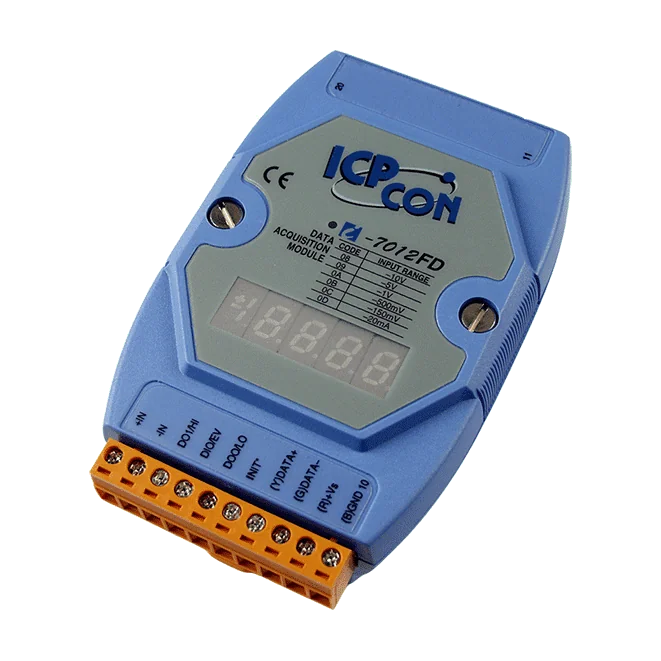

I-7012FD 1-Kanal-Analogeingangsmodul mit LED-Anzeige, DCON, schnelle Abtastung
16-Bit-Modul für Spannungs- und Stromeingänge mit 100 Hz Schnellabtastmodus, 5-stelliger LED-Anzeige und DCON-Protokoll über RS-485, für Fernüberwachung und Alarmaufgaben.
- Einzelner differenzieller Analogeingang für Spannung (±150 mV bis ±10 V) und Strom (±20 mA mit externem 125-Ω-Widerstand)
- 16-Bit-Auflösung mit wählbarem Normal- (10 Hz) und Schnellabtastmodus (100 Hz)
- 5-stellige 7-Segment-LED-Anzeige für lokale Messwerte
- Ein digitaler Eingang, nutzbar als 50-Hz-Ereigniszähler (max. 65535 Zählimpulse)
- Zwei Open-Collector-Digitalausgänge für Hoch-/Niedrigalarm, mit programmierbaren Einschalt- und Sicherheitswerten
- 1 x RS-485-Anschluss, 1200 ~ 115200 bps, DCON-Protokoll
242,00 € pro Stück
| 1-9 Stück | 242,00 € | |
|---|---|---|
| 10-30 Stück | 235,00 € | −3 % |
| ab 31 Stück | 230,00 € | −5 % |
Produktinformationen "I-7012FD 1-Kanal-Analogeingangsmodul mit LED-Anzeige, DCON, schnelle Abtastung"
Das I-7012FD CR ist ein einkanaliges Analogeingangsmodul aus der RS-485-Reihe I-7000. Es nimmt differenzielle Spannungssignale von ±150 mV bis ±10 V sowie Stromsignale von ±20 mA auf, für die ein optionaler externer Widerstand von 125 Ω erforderlich ist. Die Wandlung erfolgt mit 16 Bit, und das Modul gibt seine Messwerte über DCON an einem RS-485-Anschluss aus.
Diese Variante mit schneller Abtastung lässt Sie zwischen einem Normalmodus mit 10 Hz und einem Schnellmodus mit 100 Hz wählen, sodass Sie die Erfassungsgeschwindigkeit an den überwachten Prozess anpassen können. Der Schnellmodus ist mit ±0,25 % des Messbereichsendwerts (FSR) spezifiziert, der Normalmodus mit ±0,05 % FSR. Eine 5-stellige 7-Segment-LED-Anzeige zeigt die Messwerte vor Ort an, was bei der Inbetriebnahme und Fehlersuche hilfreich ist.
Neben dem Analogkanal bietet das Modul einen digitalen Eingang, der als 50-Hz-Ereigniszähler genutzt werden kann, sowie zwei Open-Collector-Digitalausgänge, die für Hoch- und Niedrigalarm konfiguriert werden können. Integrierte doppelte Watchdog-Timer und eine Isolation von 3000 VDC zwischen Modul und Schaltung unterstützen einen zuverlässigen Betrieb in Automatisierungsschaltschränken.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Analog Input Module |
|---|---|
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Ports: | 1 x RS-485 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Anzeige | |
| Typ | 5-stellige 7-Segment-LED-Anzeige (Nur für I-7012FD, I-7012D) |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±2 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 1 Differenzial |
| Typ | Spannung Strom |
| Bereich | Spannung: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strom: ±20 mA (optionalen externen 125-Ω-Widerstand erforderlich) |
| Auflösung | 16-Bit |
| Genauigkeit | I-7012F(D) Normalmodus: ±0,05 % des FSR Schnellmodus: ±0,25 % des FSR I-7012(D) Normalmodus: ±0,05 % des FSR |
| Abtastrate | I-7012F(D) Normalmodus: 10 Hz Schnellmodus: 100 Hz I-7012(D) Normalmodus: 10 Hz |
| Eingangsimpedanz | 20 MΩ |
| Gleichtaktspannungsschutz | ±100 VDC |
| Überspannungsschutz | ±120 VDC |
| Digitaleingang/Zähler | |
| Kanäle | 1 |
| Typ | Potentialfreier Kontakt |
| Senke/Quelle (NPN/PNP) | Quelle |
| Spannungspegel EIN | Gegen GND schalten |
| Spannungspegel AUS | Offen |
| Max. Zählwerte | 65535 (16 Bit) |
| Frequenz | 50 Hz |
| Eingangsimpedanz | 3 kΩ |
| Überspannungsschutz | ±30 VDC |
| Digitalausgang | |
| Kanäle | 2 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +3,5 ~ +30 VDC |
| Laststrom | 30 mA/Kanal |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1) |
| Protokoll | DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | I-7012/12F: 1.3 W I-7012D/12FD: 1.9 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
