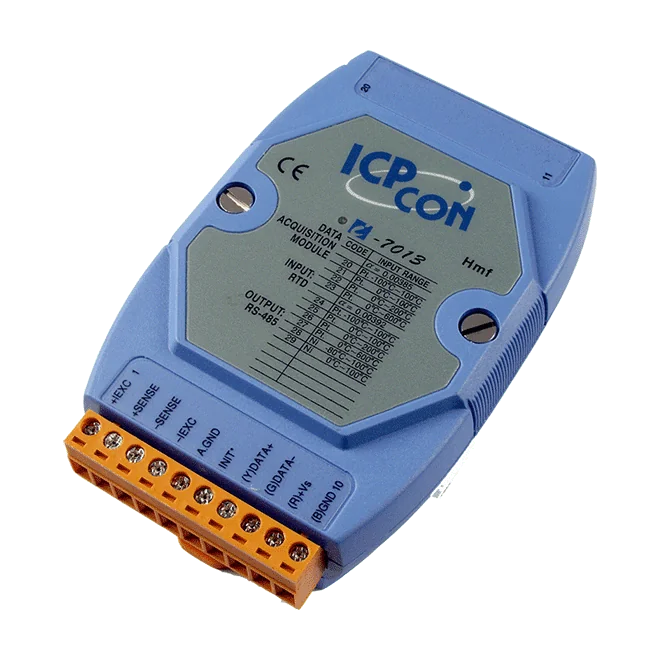

I-7013 1-Kanal-RTD-Eingangsmodul, DCON-Protokoll, Pt100/Pt1000/Ni120
1-Kanal-RTD-Eingangsmodul für Pt100-, Pt1000- und Ni120-Sensoren mit 2/3/4-Leiter-Anschluss, Drahtbruch-Erkennung und RS-485-DCON-Kommunikation.
- Einzelner RTD-Eingang für Pt100-, Pt1000- und Ni120-Sensoren
- 2/3/4-Leiter-RTD-Anschlüsse mit Drahtbruch-Erkennung
- Leitungswiderstandskompensation für 3- und 4-Leiter-Anschlüsse
- 16 Bit Auflösung, ±0,05 % FSR Genauigkeit, 10 Hz Abtastrate
- Potenzialtrennung von 3000 VDC zwischen den Schaltungsteilen
- RS-485-Schnittstelle mit DCON-Protokoll, 1200 ~ 115200 bps
199,00 € pro Stück
| 1-9 Stück | 199,00 € | |
|---|---|---|
| 10-30 Stück | 193,00 € | −3 % |
| ab 31 Stück | 189,00 € | −5 % |
Produktinformationen "I-7013 1-Kanal-RTD-Eingangsmodul, DCON-Protokoll, Pt100/Pt1000/Ni120"
Das I-7013 CR ist ein 1-Kanal-RTD-Eingangsmodul zur direkten Temperaturmessung mit Pt100-, Pt1000- und Ni120-Sensoren. Es unterstützt Sensoranschlüsse in 2-, 3- und 4-Leiter-Technik. Für 3- und 4-Leiter-Verdrahtung steht eine Leitungswiderstandskompensation zur Verfügung, die Messfehler durch den Widerstand der Anschlussleitungen gering hält.
Jeder Kanal bietet eine Auflösung von 16 Bit, eine Genauigkeit von ±0,05 % des Messbereichsendwerts (FSR) und eine Abtastrate von 10 Hz. Die Drahtbruch-Erkennung meldet unterbrochene Sensorverbindungen, und das Modul bietet eine Potenzialtrennung von 3000 VDC zwischen seinen Schaltungsteilen.
Die Kommunikation erfolgt über einen RS-485-Anschluss mit dem DCON-Protokoll, Baudraten von 1200 bis 115200 bps und wählbaren Datenformaten. Das Modul ist für die Hutschienenmontage ausgelegt und arbeitet mit +10 bis +30 VDC im Betriebsbereich von -25 bis +75 °C.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | RTD Input Module |
|---|---|
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 1 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±2 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 1 |
| Typ | RTD |
| Sensortyp | Pt100, Pt1000, Ni120 |
| Widerstandsmessung | 3,2 kΩ max. |
| Auflösung | 16-Bit |
| Genauigkeit | ±0,05 % des Endwerts |
| Abtastrate | 10 Hz |
| Überspannungsschutz | ±5 VDC |
| Erkennung von Drahtbruch | Ja |
| 3-Leiter-RTD mit Eliminierung des Leitungswiderstands | Ja |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | 0.7 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
