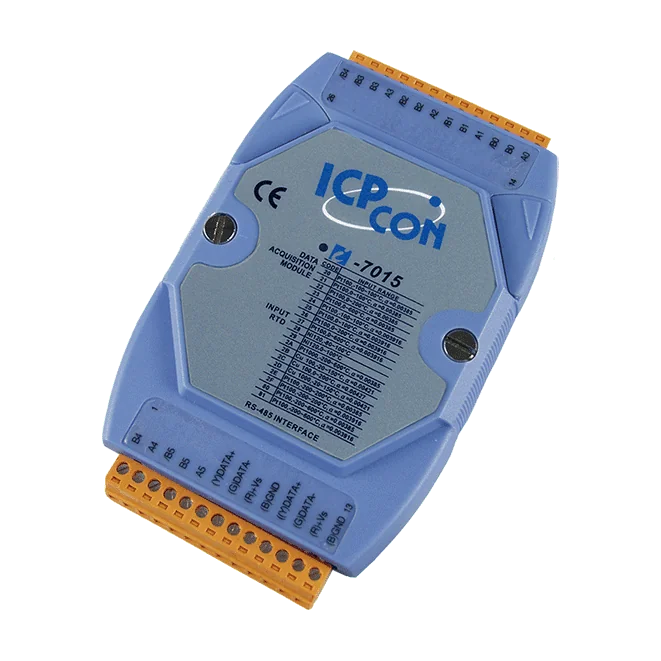

I-7015 6-Kanal-RTD-Eingangsmodul, DCON-Protokoll, 16-Bit
6-Kanal-RTD-Eingangsmodul für Pt100, Pt1000 und weitere RTD-Sensoren, mit 16-Bit-Auflösung, Leitungsbrucherkennung und RS-485-DCON-Kommunikation.
- Sechs RTD-Eingangskanäle mit individueller Kanalkonfiguration
- Unterstützt Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- und Cu1000-Sensoren
- 16-Bit-Auflösung mit ±0,05 % vom Messbereichsendwert Genauigkeit
- Leitungsbrucherkennung an den RTD-Eingängen
- RS-485-Anschluss mit DCON-Protokoll, 1200 bis 115200 bps
- Integrierter Doppel-Watchdog und 3000 VDC Potenzialtrennung zwischen den Baugruppen
295,00 € pro Stück
| 1-9 Stück | 295,00 € | |
|---|---|---|
| 10-30 Stück | 286,00 € | −3 % |
| ab 31 Stück | 280,00 € | −5 % |
Produktinformationen "I-7015 6-Kanal-RTD-Eingangsmodul, DCON-Protokoll, 16-Bit"
Das I-7015 CR ist ein 6-Kanal-RTD-Eingangsmodul zur Temperaturmessung mit Widerstandsthermometern. Jeder Kanal kann für einen anderen Sensortyp konfiguriert werden, sodass ein Modul einen gemischten Satz von Messstellen am selben RS-485-Bus bedienen kann.
Messung und Diagnose: Die Kanäle werden einzeln konfiguriert und unterstützen Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- und Cu1000-Sensoren, mit Widerstandsmessung bis 3,2 kΩ. Der 16-Bit-Wandler liefert eine Genauigkeit von ±0,05 % vom Messbereichsendwert bei einer Gesamtabtastrate von 12 Hz. Die Leitungsbrucherkennung hilft, unterbrochene Sensorleitungen im laufenden Betrieb zu identifizieren.
Installation und Kommunikation: Das Modul kommuniziert über einen RS-485-Anschluss mit dem DCON-Protokoll, mit Baudraten von 1200 bis 115200 bps. Es verfügt über eine Potenzialtrennung von 3000 VDC zwischen den Baugruppen, einen ESD-Kontaktschutz von ±4 kV und einen integrierten Doppel-Watchdog. Es wird auf einer DIN-Schiene montiert und mit +10 bis +30 VDC versorgt, bei einer Leistungsaufnahme von 1,1 W. Diese CR-Version mit blauer Abdeckung ist der RoHS-konforme Bestellcode.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | RTD Input Module |
|---|---|
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 6 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 6 |
| Typ | RTD |
| Sensortyp | Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000 |
| Widerstandsmessung | 3,2 kΩ max. |
| Auflösung | 16-Bit |
| Genauigkeit | ±0,05 % des Endwerts |
| Abtastrate | 12 Hz (gesamt) |
| Überspannungsschutz | 120 VDC |
| Individuelle Kanalkonfiguration | Ja |
| Erkennung von Drahtbruch | Ja |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | 1.1 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
