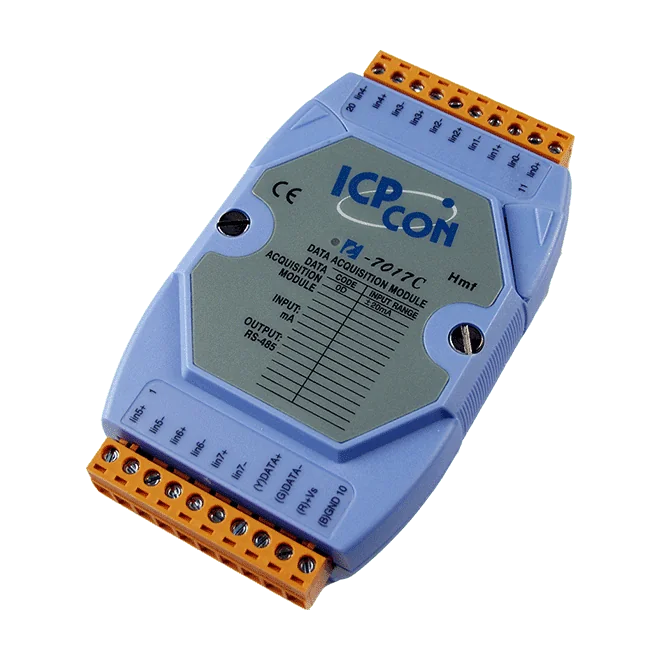

I-7017C 8-Kanal-Stromeingangsmodul, RS-485 DCON Remote-I/O
Das I-7017C CR ist ein 8-Kanal-RS-485-Stromeingangsmodul mit DCON-Protokoll und integriertem 125-Ω-Widerstand für die direkte Messung von 0 ~ 20 mA und 4 ~ 20 mA.
- Acht differenzielle Stromeingänge mit den Bereichen ±20 mA, 0 ~ 20 mA und 4 ~ 20 mA
- Integrierter Eingangswiderstand von 125 Ω für die direkte Strommessung
- Leitungsbrucherkennung für 4 ~ 20-mA-Eingänge
- 16 Bit Auflösung; Genauigkeit ±0,1 % FSR bei 10 Hz Normalabtastung
- 3000 VDC Trennung innerhalb des Moduls und ±4 kV Kontakt-ESD-Schutz pro Klemme
- Einzelner RS-485-Anschluss, 1200 ~ 115200 bps, DCON-Protokoll
216,00 € pro Stück
| 1-9 Stück | 216,00 € | |
|---|---|---|
| 10-30 Stück | 210,00 € | −3 % |
| ab 31 Stück | 206,00 € | −5 % |
Produktinformationen "I-7017C 8-Kanal-Stromeingangsmodul, RS-485 DCON Remote-I/O"
Das I-7017C CR ist ein RS-485-Remote-I/O-Modul, das acht differenzielle Stromeingänge verarbeitet und die Messwerte über DCON übermittelt. Jeder Kanal verfügt über einen integrierten Eingangswiderstand von 125 Ω, sodass Sensorschleifen ohne externen Shunt direkt gemessen werden können. Die Messbereiche sind ±20 mA, 0 ~ 20 mA und 4 ~ 20 mA bei 16 Bit Auflösung.
Für 4 ~ 20-mA-Eingänge steht eine Leitungsbrucherkennung zur Verfügung, die im Feld eine unterbrochene Sensorschleife identifiziert. Im Normalmodus tastet das Modul mit 10 Hz ab und erreicht eine Genauigkeit von ±0,1 % des Messbereichsendwerts (FSR). Diese Variante arbeitet fest im Normalmodus; der einstellbare Schnellabtastmodus ist nur bei den Modellen I-7017FC verfügbar.
Zu den Schutzfunktionen gehören eine Potenzialtrennung von 3000 VDC innerhalb des Moduls, ein ±4-kV-Kontakt-ESD-Schutz an jeder Klemme sowie ein programmierbarer Watchdog für Modul und Kommunikation. Das Gerät wird mit +10 ~ +30 VDC versorgt, verfügt über einen Verpolungsschutz und wird auf einer DIN-Schiene montiert. Der Betriebstemperaturbereich liegt bei -25 ~ +75 °C.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Remote I/O module |
|---|---|
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 8 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 8 differenziell |
| Typ | Strom |
| Bereich | ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
| Auflösung | 16-Bit |
| Genauigkeit | Normalmodus: ±0,1 % FSR Schnellmodus: ±0,5 % FSR (nur für I-7017FC) |
| Abtastrate | Normalmodus: 10 Hz Schnellmodus: 60 Hz (nur für I-7017FC) |
| Eingangsimpedanz | Strom: 125 Ω |
| Gleichtaktspannungsschutz | ±15 VDC |
| Überstromschutz | 50 mA bei 110 VDC |
| Erkennung von Drahtbruch | Nur für 4 ~ 20 mA |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (E, 8, 2) |
| Protokoll | DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | 1.3 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
