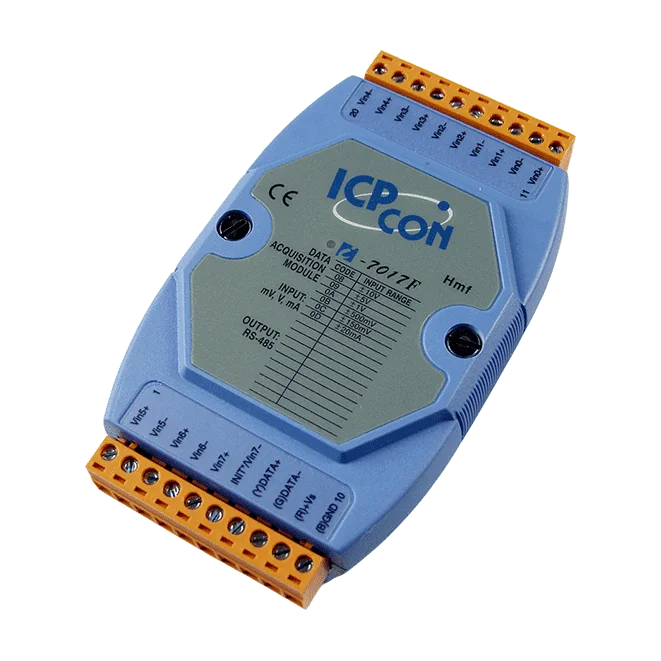

I-7017F 8-Kanal-Analogeingangsmodul, schnelle Abtastung, DCON RS-485
16-Bit-Analogeingangsmodul für RS-485 mit 8 differenziellen bzw. 6 differenziellen plus 2 single-ended Kanälen, Spannungs- und Stromeingängen sowie einem schnellen Abtastmodus mit 60 Hz.
- Schneller Abtastmodus mit 60 Hz, wählbar gegenüber dem Normalmodus mit 10 Hz
- 16 Bit Auflösung mit Spannungs- und Stromeingangsbereichen
- 8 differenzielle bzw. 6 differenzielle plus 2 single-ended Kanäle, per Jumper einstellbar
- Drahtbrucherkennung für 4 ~ 20 mA-Eingänge
- 3000 VDC Modul-interne Isolation und ±120 VDC Überspannungsschutz
- Integrierter Dual-Watchdog für Modul und Kommunikation
216,00 € pro Stück
| 1-9 Stück | 216,00 € | |
|---|---|---|
| 10-30 Stück | 210,00 € | −3 % |
| ab 31 Stück | 206,00 € | −5 % |
Produktinformationen "I-7017F 8-Kanal-Analogeingangsmodul, schnelle Abtastung, DCON RS-485"
I-7017F CR ist ein 8-Kanal-Analogeingangsmodul für RS-485-Netzwerke mit dem DCON-Protokoll. Die Kanäle können per Jumper als acht differenzielle Eingänge oder als sechs differenzielle und zwei single-ended Eingänge konfiguriert werden. Es werden sowohl Spannungs- als auch Stromsignale akzeptiert, mit einer Auflösung von 16 Bit über alle Kanäle.
Die Version mit schneller Abtastung ermöglicht dem Ingenieur die Wahl zwischen einem schnellen Modus mit 60 Hz und einem Normalmodus mit 10 Hz und setzt dabei Genauigkeit gegen Aktualisierungsrate ab. Stromeingänge benötigen einen optionalen externen 125-Ω-Widerstand, für 4 ~ 20 mA-Signale steht eine Drahtbrucherkennung zur Verfügung. Integrierte duale Watchdog-Funktionen und eine Modul-interne Isolation von 3000 VDC unterstützen einen zuverlässigen Betrieb in Automatisierungs- und Überwachungsanlagen.
Die Variante mit blauer Abdeckung wird in der RoHS-konformen Konfiguration geliefert. Die Hutschienenmontage, der Spannungseingang 10 ~ +30 VDC und der Betriebsbereich von -25 ~ +75 °C eignen sich für Schaltschränke in der Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung, Ferndiagnose und Prüfeinrichtungen.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Analog Input Module |
|---|---|
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 8 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±2 kV Kontakt für jede Klemme |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 6 differenziell und 2 Single-Ended oder 8 differenziell |
| Typ | Spannung Strom |
| Bereich | Spannung: ±150 mV, ±500 mV, ±1V, ±5 V, ±10 V Strom: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (optionalen externen 125-Ω-Widerstand erforderlich) |
| Auflösung | 16-Bit |
| Genauigkeit | Normalmodus: ±0,1 % FSR Schnellmodus: ±0,5 % FSR (nur für I-7017F) |
| Abtastrate | Normalmodus: 10 Hz Schnellmodus: 60 Hz (nur für I-7017F) |
| Eingangsimpedanz | 20 MΩ |
| Gleichtaktspannungsschutz | ±15 VDC |
| Überspannungsschutz | ±120 VDC |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1) |
| Protokoll | DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | 1.3 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
