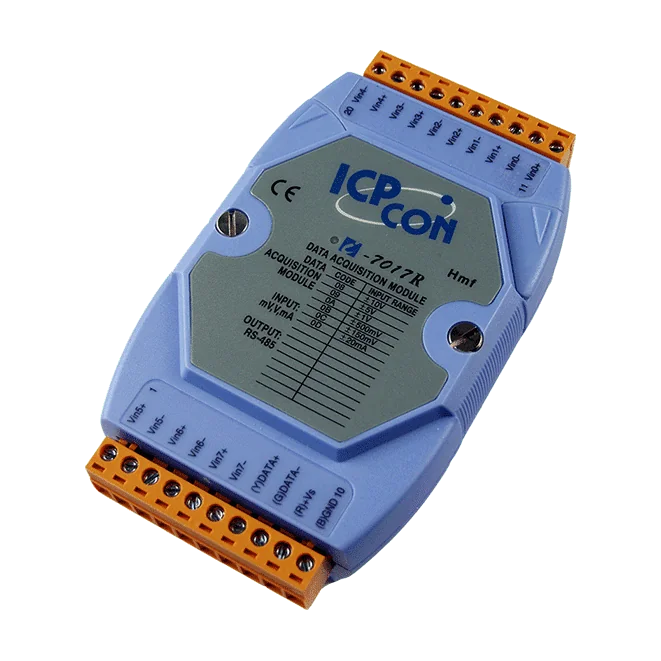

I-7017R CR 8-Kanal-Analogeingangsmodul mit Hochspannungsschutz, DCON
8-Kanal-Analogeingangsmodul für RS-485 zur Erfassung von Spannungs- und Stromsignalen mit 16 Bit Auflösung, 240 Vrms Überspannungsschutz und wählbarem Schnell- oder Normal-Abtastmodus.
- 8 differenzielle Analogeingänge, 16 Bit Auflösung
- Spannungs- und Stromeingänge: ±150 mV bis ±10 V, ±20 mA, 0 ~ 20 mA und 4 ~ 20 mA (für 4 ~ 20 mA ist ein externer 125-Ω-Widerstand erforderlich)
- Hoher Überspannungsschutz bis 240 Vrms und Gleichtaktspannungsschutz von ±200 VDC
- Einstellbare Abtastrate: 10 Hz im Normalmodus oder 60 Hz im Schnellmodus
- Individuelle Kanalkonfiguration und Drahtbrucherkennung für 4 ~ 20 mA
- 1 x RS-485-Schnittstelle, 1200 ~ 115200 bps, DCON-Protokoll
227,00 € pro Stück
| 1-9 Stück | 227,00 € | |
|---|---|---|
| 10-30 Stück | 220,00 € | −3 % |
| ab 31 Stück | 215,00 € | −5 % |
Produktinformationen "I-7017R CR 8-Kanal-Analogeingangsmodul mit Hochspannungsschutz, DCON"
Das I-7017R CR ist ein 8-Kanal-Analogeingangsmodul für RS-485-Netzwerke mit dem DCON-Protokoll. Es verarbeitet sowohl Spannungs- als auch Stromsignale und ist für Fehlerfälle ausgelegt, die Standardeingänge beschädigen würden, mit Überspannungsschutz bis 240 Vrms und einem Gleichtaktspannungsschutz von ±200 VDC.
Jeder Kanal arbeitet mit 16 Bit und differenziellen Eingängen. Je nachdem, ob Messgenauigkeit oder Aktualisierungsgeschwindigkeit wichtiger ist, können Ingenieure zwischen dem Normalmodus mit 10 Hz und einer Genauigkeit von ±0,1 % des Messbereichsendwerts (FSR) und dem Schnellmodus mit 60 Hz und einer Genauigkeit von ±0,5 % FSR wählen. Bei diesem Modell stehen die individuelle Kanalkonfiguration und die Drahtbrucherkennung für 4 ~ 20 mA zur Verfügung.
- Geeignet für Gebäude-, Fabrik- und Maschinenautomation, Fernwartung und Diagnose sowie Prüfeinrichtungen.
- Unterstützt 3000 VDC Isolation innerhalb des Moduls und ±4 kV ESD-Schutz an jeder Klemme.
- Versorgung mit +10 ~ +30 VDC mit Verpolschutz, Montage auf DIN-Schiene.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Analog Input Module |
|---|---|
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 8 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Blue cover |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 8 differenziell |
| Typ | Spannung/Strom |
| Bereich | I-7017R(-G): ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (erfordert einen optionalen externen 125-Ω-Widerstand) I-7017R-A5: ±50 V, ±150 V |
| Auflösung | 16-Bit |
| Genauigkeit | Normalmodus: ±0,1 % FSR Schnellmodus: ±0,5 % FSR |
| Abtastrate | I-7017R(-G): Normalmodus: 10 Hz / Schnellmodus: 60 Hz I-7017R-A5: Normalmodus: 10 Hz / Schnellmodus: 50 Hz |
| Eingangsimpedanz | Spannung: I-7017R(-G): 2 MΩ I-7017R-A5: 290 kΩ |
| Gleichtaktspannungsschutz | ±200 VDC |
| Überspannungsschutz | I-7017R(-G): 240 Vrms I-7017R-A5: ±200 VDC |
| Individuelle Kanalkonfiguration | Ja, nur für I-7017R(-G) |
| Erkennung von Drahtbruch | 4 ~ 20 mA, nur für I-7017R(-G) |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1) |
| Protokoll | DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | I-7017R(-G): 1.3 W I-7017R-A5: 1.6 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
