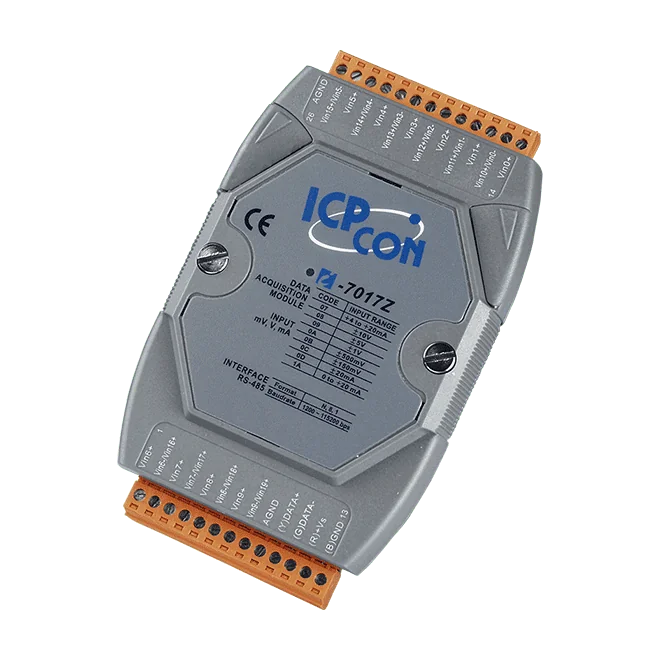

I-7017Z-G 10/20-Kanal-Analogeingangsmodul mit Hochspannungsschutz, DCON
I-7017Z-G Analogeingangsmodul mit 10 differenziellen oder 20 single-ended Kanälen, 240 Vrms Überspannungsschutz, per Jumper wählbarem Spannungs-/Stromeingang und RS-485-DCON-Kommunikation.
- 10 differenzielle oder 20 single-ended Analogeingänge, softwareseitig wählbar
- Per Jumper wählbarer Spannungs- oder Stromeingang mit individueller Bereichskonfiguration je Kanal
- Überspannungsschutz 240 Vrms, Gleichtaktspannungsschutz ±200 VDC und Überstromschutz 50 mA bei 110 VDC
- 16-Bit-Auflösung mit wählbarer Abtastung Normal (10 Hz) oder Schnell (60 Hz)
- Kanalindividuelle Leitungsbrucherkennung für 4 ~ 20 mA-Eingänge
- 3000 VDC modulinterne Isolation und ±4 kV ESD-Schutz an jeder Klemme
227,00 € pro Stück
| 1-9 Stück | 227,00 € | |
|---|---|---|
| 10-30 Stück | 220,00 € | −3 % |
| ab 31 Stück | 215,00 € | −5 % |
Produktinformationen "I-7017Z-G 10/20-Kanal-Analogeingangsmodul mit Hochspannungsschutz, DCON"
Das I-7017Z-G ist ein Analogeingangsmodul für die Hutschienenmontage für Ingenieure, die Spannungs- oder Stromsignale auf einer störbehafteten oder hochspannungsführenden Eingangsseite messen müssen. Es bietet 10 differenzielle oder 20 single-ended Kanäle, wobei der Kanalmodus softwareseitig gewählt wird. Jeder Kanal kann einen eigenen Eingangsbereich erhalten, sodass unterschiedliche Signaltypen in einem Modul kombiniert werden können.
Der Eingangsschutz ist eine besondere Stärke. Das Modul verträgt eine Überspannung von 240 Vrms und eine Gleichtaktspannung von ±200 VDC und begrenzt den Überstrom bei 110 VDC auf 50 mA. Die Auswahl zwischen Spannungs- und Stromeingang erfolgt über Jumper; für 4 ~ 20 mA-Schleifen steht eine kanalindividuelle Leitungsbrucherkennung zur Verfügung. Der 16-Bit-Wandler kann im Normalmodus mit 10 Hz für höhere Genauigkeit (±0,1 % FSR) oder im Schnellmodus mit 60 Hz (±0,5 % FSR) betrieben werden.
Die Kommunikation erfolgt über einen einzelnen RS-485-Port mit dem DCON-Protokoll bei 1200 ~ 115200 bps (N, 8, 1). Die Isolation ist mit 3000 VDC modulintern spezifiziert, und der integrierte Dual-Watchdog überwacht sowohl das Modul als auch die Kommunikation. Die Versorgung erfolgt mit +10 ~ +30 VDC, der Betrieb ist für -25 ~ +75 °C spezifiziert.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Analog Input Module |
|---|---|
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 10 differential / 20 single-ended |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Gray cover |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 10 Differenz- oder 20 Single-Ended (softwareseitig wählbar, *Hinweis 1) |
| Typ | Spannung Strom |
| Bereich | Spannung: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strom: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (per Jumper wählbar) |
| Auflösung | 16-Bit |
| Genauigkeit | Normalmodus: ±0,1 % FSR Schnellmodus: ±0,5 % FSR |
| Abtastrate | Normalmodus: 10 Hz Schnellmodus: 60 Hz |
| Eingangsimpedanz | Spannung: 2 MΩ (differenziell) Strom: 125 Ω (differenziell) |
| Gleichtaktspannungsschutz | ±200 VDC |
| Überspannungsschutz | 240 Vrms |
| Überstromschutz | 50 mA bei 110 VDC |
| Individuelle Kanalkonfiguration | Ja |
| Erkennung von Drahtbruch | Nur für 4 ~ 20 mA |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1) |
| Protokoll | DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | 2.0 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
