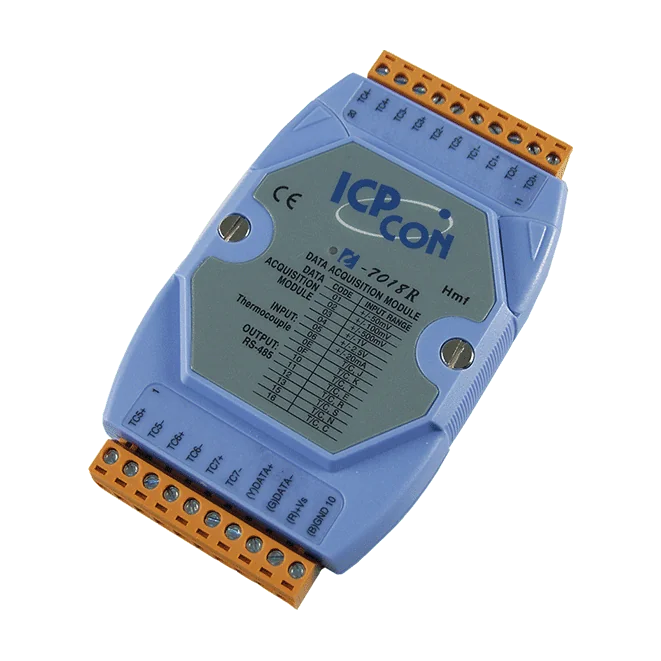

I-7018R 8-Kanal-Thermoelement-Eingangsmodul, Hochspannungsschutz, DCON

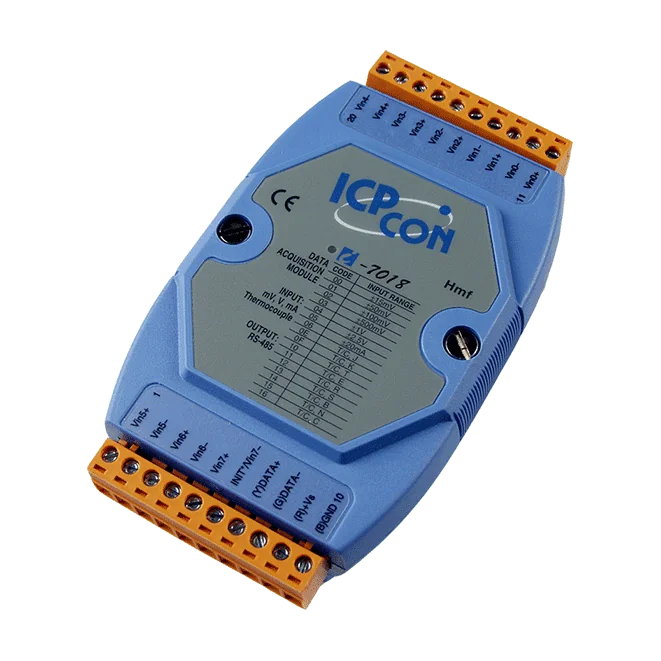

Das I-7018 CR ist ein 8-Kanal-Analogeingangsmodul aus der Fernwirk-I/O-Reihe I-7000. Es verarbeitet Spannungs-, Strom- und Thermoelementsignale und überträgt die Messwerte über eine einzelne RS-485-Schnittstelle mit dem DCON-Protokoll. Damit eignet es sich gut für die dezentrale Sensorüberwachung in seriellen Netzwerken.Die Eingänge lassen sich als 8 differentielle Kanäle oder als 6 differentielle und 2 single-ended Kanäle konfigurieren. Die Spannungsbereiche reichen von ±15 mV bis ±2,5 V. Stromeingänge decken ±20 mA, 0 ~ +20 mA und +4 ~ +20 mA ab, wobei für den letzten Bereich ein optionaler externer Widerstand von 125 Ω erforderlich ist. Unterstützt werden neun Thermoelementtypen (J, K, T, E, R, S, B, N, C). Die Auflösung von 16 Bit und die Genauigkeit von ±0,1 % FSR eignen sich für die allgemeine Prozessmessung.Ein integrierter Dual-Watchdog und eine Isolation von 3000 VDC zwischen den Kanälen bzw. zur Schaltung des Moduls sorgen für einen zuverlässigen Betrieb in automatisierten Anlagen. Das I-7018 CR wird mit blauer Abdeckung geliefert und arbeitet mit einer Versorgungsspannung von +10 ~ +30 VDC mit Verpolschutz. Die Montage erfolgt auf einer DIN-Schiene.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das M-7018-G CR ist ein Remote-I/O-Modul für die Hutschienenmontage mit acht differenziellen analogen Eingangskanälen. Es akzeptiert Spannungs-, Strom- oder Thermoelementsignale über dieselbe Hardware. Die Messwerte werden über einen einzigen RS-485-Anschluss übertragen. Das Modul eignet sich daher für die verteilte Messtechnik in Schaltschränken und an Maschinen, wo bereits ein serielles Netzwerk vorhanden ist.Jeder Kanal unterstützt eine große Auswahl an Thermoelementtypen (J, K, T, E, R, S, B, N und C) sowie verschiedene Spannungs- und Strombereiche mit 16-Bit-Auflösung. Die Trennung zwischen den Kanälen sowie zwischen Modul und Bus beträgt 3000 VDC. Zusammen mit 4 kV ESD-Schutz an jeder Klemme ermöglicht dies den Betrieb in elektrisch störanfälligen industriellen Umgebungen.Modbus RTU und DCON sind softwareseitig auswählbar. Das Modul verfügt außerdem über einen programmierbaren Watchdog zur Überwachung von Modul und Kommunikation. Typische Einsatzbereiche sind:GebäudeautomationFabrik- und MaschinenautomatisierungFernwartung und FerndiagnosePrüfeinrichtungenAnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFernდiagnosePrüfeinrichtungen

Das M-7018R-G ist ein RS-485-Analogeingangsmodul mit acht differenziellen Kanälen zur Messung von Thermoelement-, Spannungs- und Stromsignalen. Es eignet sich für Ingenieure, die Temperatursensoren auslesen und Prozesssignale auf einem vernetzten Hutschienenmodul verarbeiten möchten; das Protokoll Modbus RTU oder DCON wird softwareseitig gewählt.Warum das M-7018R-G: Die R-Variante bietet einen hohen Eingangsschutz mit einer Überspannungsfestigkeit bis 240 Vrms und einem Schutz gegen Gleichtaktspannungen von 200 VDC. Die Drahtbrucherkennung für Thermoelementkanäle ist softwareseitig wählbar, was hilft, defekte Sensorverkabelung zu identifizieren. Die graue Gehäuseversion ist die von diesem Angebot abgedeckte Bestelloption.Die Kanäle können einzeln konfiguriert werden. Das Modul bietet eine Potenzialtrennung von 3000 VDC zwischen den internen Schaltkreisen, einen ESD-Schutz von 4 kV an jeder Klemme sowie einen integrierten Dual-Watchdog zur Überwachung von Modul und Kommunikation. Es ist für den Betrieb von -25 ~ +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

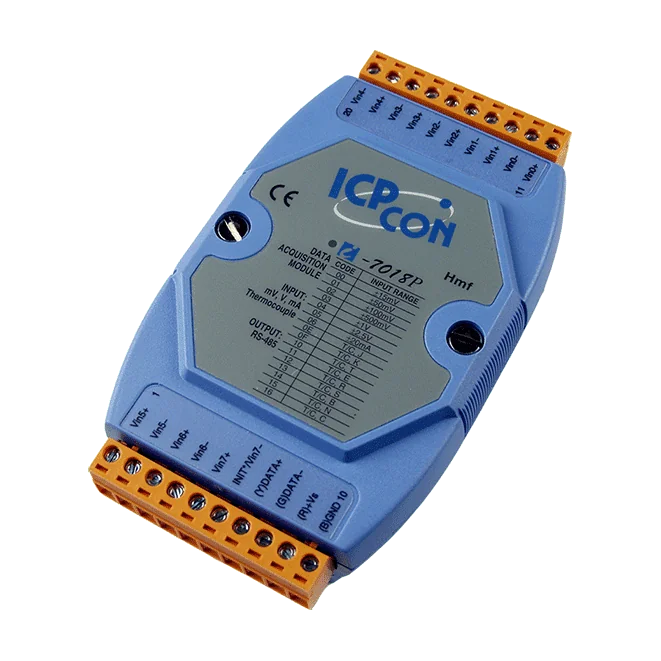

Das I-7018P CR ist ein DCON-gesteuertes Analogeingangsmodul für Ingenieure, die mit einer Einheit Thermoelement-, Spannungs- und Stromsignale verarbeiten müssen. Die acht Kanäle lassen sich per Jumper entweder als 8 differenzielle Eingänge oder als 6 differenzielle plus 2 einseitige Eingänge konfigurieren, wobei alle Kanäle denselben Eingangstyp verwenden.Die Thermoelement-Unterstützung umfasst die Typen J, K, T, E, R, S, B, N, C, L und M. Die Spannungsbereiche reichen von ±15 mV bis ±2,5 V, und der Stromeingang mit ±20 mA erfordert einen optionalen externen 125-Ω-Widerstand. Die 16-Bit-Auflösung, die Genauigkeit von ±0,1 % des Endwerts (FSR) und die Abtastrate von 10 Hz eignen sich für Überwachungsanwendungen, die auf Messgenauigkeit angewiesen sind.Zu den wichtigsten Schutzfunktionen gehören eine Isolation von 3000 VDC innerhalb des Moduls, ein integrierter Dual-Watchdog für Modul und Kommunikation sowie ein Verpolungsschutz an einer Versorgung von +10 ~ +30 VDC. Das Modul wird auf einer Hutschiene montiert und ist für den Betrieb bei -25 ~ +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
