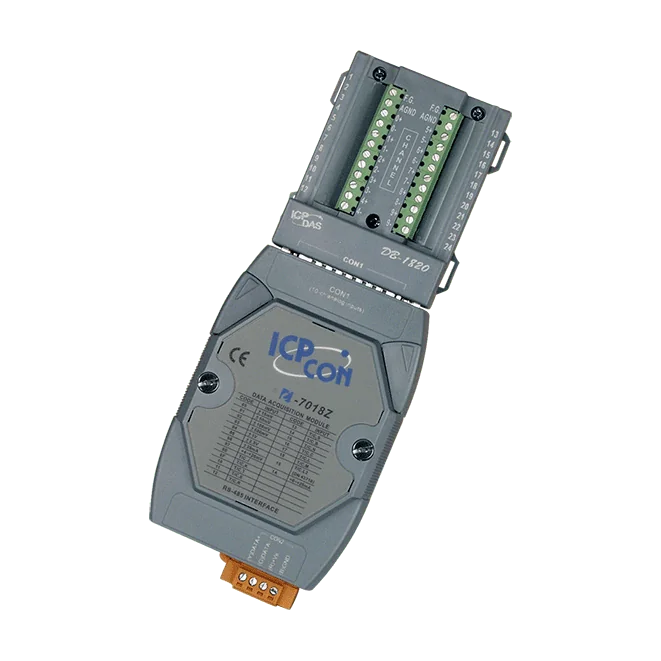

I-7018Z-G/S 10-kanaliges Thermoelement-Eingangsmodul mit DCON-Protokoll (graues Gehäuse)

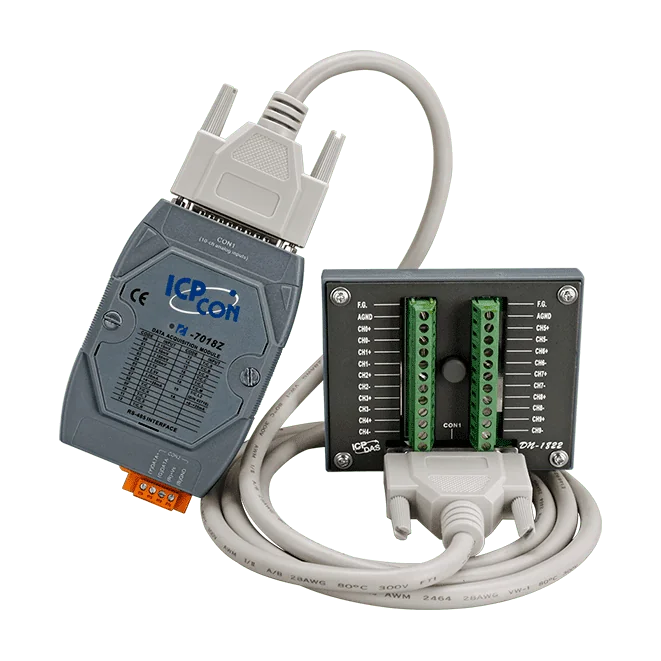

10-kanaliges Thermoelement-Eingangsmodul mit DCON-Protokoll (graues Gehäuse). Lieferumfang: DN-1822 Tochterplatine, CA-252518D-1 Kabel 1,8 m und Kunststoff-Hutschiene (4PAPP-006-G).

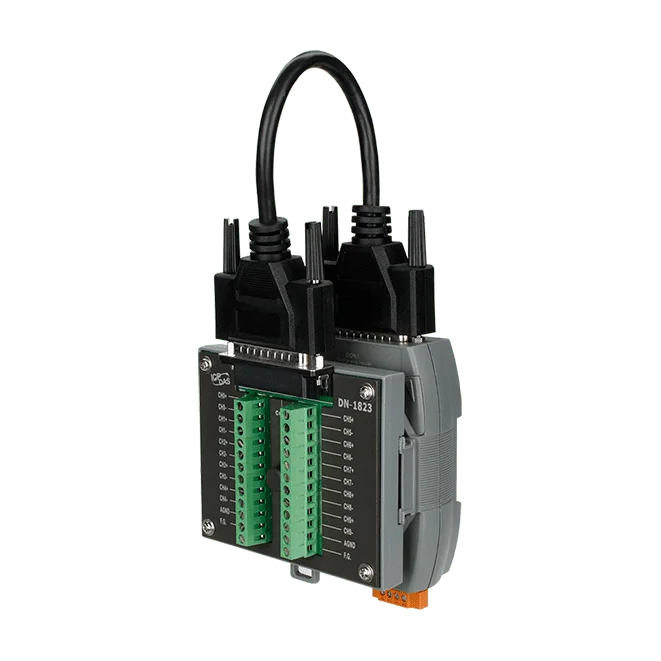

10-Kanal-Thermoelement-Eingangsmodul mit DCON-Protokoll (graues Gehäuse). Enthält DN-1823 Tochterplatine, CA-2525015D Kabel 15 cm und Kunststoff-DIN-Schiene (4PAPP-006-G).

Das I-7018 CR ist ein 8-Kanal-Analogeingangsmodul aus der Fernwirk-I/O-Reihe I-7000. Es verarbeitet Spannungs-, Strom- und Thermoelementsignale und überträgt die Messwerte über eine einzelne RS-485-Schnittstelle mit dem DCON-Protokoll. Damit eignet es sich gut für die dezentrale Sensorüberwachung in seriellen Netzwerken.Die Eingänge lassen sich als 8 differentielle Kanäle oder als 6 differentielle und 2 single-ended Kanäle konfigurieren. Die Spannungsbereiche reichen von ±15 mV bis ±2,5 V. Stromeingänge decken ±20 mA, 0 ~ +20 mA und +4 ~ +20 mA ab, wobei für den letzten Bereich ein optionaler externer Widerstand von 125 Ω erforderlich ist. Unterstützt werden neun Thermoelementtypen (J, K, T, E, R, S, B, N, C). Die Auflösung von 16 Bit und die Genauigkeit von ±0,1 % FSR eignen sich für die allgemeine Prozessmessung.Ein integrierter Dual-Watchdog und eine Isolation von 3000 VDC zwischen den Kanälen bzw. zur Schaltung des Moduls sorgen für einen zuverlässigen Betrieb in automatisierten Anlagen. Das I-7018 CR wird mit blauer Abdeckung geliefert und arbeitet mit einer Versorgungsspannung von +10 ~ +30 VDC mit Verpolschutz. Die Montage erfolgt auf einer DIN-Schiene.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das I-7018P CR ist ein DCON-gesteuertes Analogeingangsmodul für Ingenieure, die mit einer Einheit Thermoelement-, Spannungs- und Stromsignale verarbeiten müssen. Die acht Kanäle lassen sich per Jumper entweder als 8 differenzielle Eingänge oder als 6 differenzielle plus 2 einseitige Eingänge konfigurieren, wobei alle Kanäle denselben Eingangstyp verwenden.Die Thermoelement-Unterstützung umfasst die Typen J, K, T, E, R, S, B, N, C, L und M. Die Spannungsbereiche reichen von ±15 mV bis ±2,5 V, und der Stromeingang mit ±20 mA erfordert einen optionalen externen 125-Ω-Widerstand. Die 16-Bit-Auflösung, die Genauigkeit von ±0,1 % des Endwerts (FSR) und die Abtastrate von 10 Hz eignen sich für Überwachungsanwendungen, die auf Messgenauigkeit angewiesen sind.Zu den wichtigsten Schutzfunktionen gehören eine Isolation von 3000 VDC innerhalb des Moduls, ein integrierter Dual-Watchdog für Modul und Kommunikation sowie ein Verpolungsschutz an einer Versorgung von +10 ~ +30 VDC. Das Modul wird auf einer Hutschiene montiert und ist für den Betrieb bei -25 ~ +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
