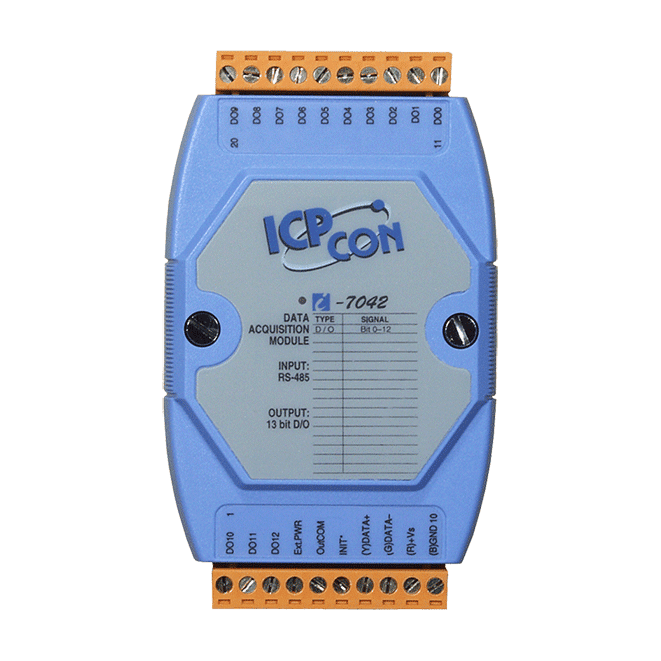

I-7042 CR 13-Kanal isoliertes Sink-DO-Modul, DCON RS-485, blaue Abdeckung

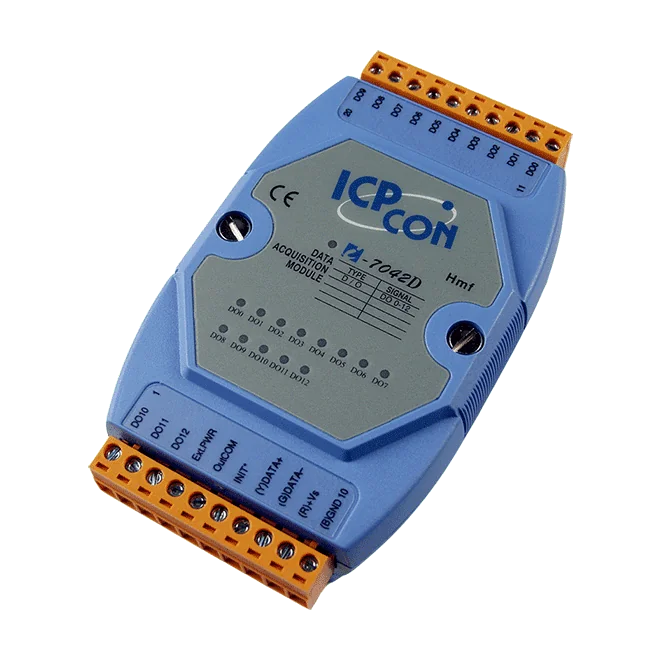

I-7042D CR ist ein Hutschienen-Remote-I/O-Modul mit 13 digitalen Ausgängen. Jeder Open-Collector-Kanal ist optisch isoliert und arbeitet im Sink-Betrieb. Dadurch eignet es sich zum Schalten von NPN-Lasten aus einer Versorgung von 3,5~30 VDC, mit bis zu 100 mA pro Kanal.Jeder Ausgang verfügt über eine LED an der Frontplatte, die eine schnelle optische Kontrolle des Kanalstatus vor Ort ermöglicht. Einschaltwerte und Sicherheitswerte sind programmierbar, sodass die Ausgänge in einem definierten Zustand starten und bei Bedarf in einen gewählten sicheren Zustand zurückfallen können. Ein integrierter dualer Watchdog unterstützt die Wiederherstellung nach Störungen, und das Modul bietet eine Modulinterne Isolation von 3750 Vrms.Die Kommunikation erfolgt über einen RS-485-Anschluss mit dem DCON-Protokoll, mit Baudraten von 1200 bis 115200 bps und wählbaren Datenformaten. Die Variante mit blauer Abdeckung wird mit einer Spannungsversorgung von 10~30 VDC geliefert und ist für den Betrieb bei -25 ~ +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

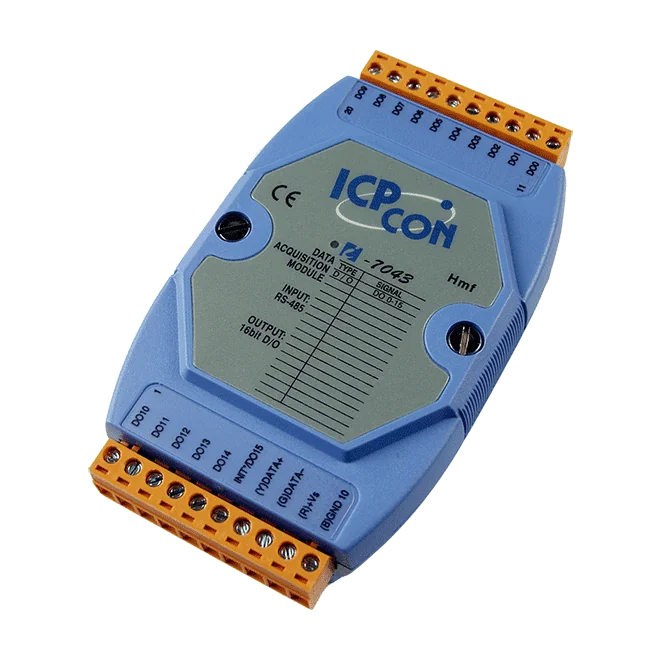

Das I-7043 CR ist ein digitales 16-Kanal-Ausgangsmodul für RS-485-Netzwerke mit dem DCON-Protokoll. Jeder seiner 16 Open-Collector-Ausgänge ist als Sink-Typ (NPN) ausgeführt und ist mit 100 mA pro Kanal belastbar, bei einer Lastspannung von +10 ~ +30 VDC.Anders als das isolierte I-7042 sind die Kanäle dieses Moduls nicht isoliert. Sowohl der Einschaltwert als auch der Sicherheitswert sind programmierbar, sodass den Ausgängen ein definierter Startzustand zugewiesen werden kann. Ein integrierter Doppel-Watchdog überwacht das Modul und die Kommunikation.Diese Variante mit blauem Gehäusedeckel verfügt über eine einzige LED für Versorgung und Kommunikation. Das I-7043D ergänzt 16 LED-Anzeigen zur Überwachung des Status der DO-Kanäle.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

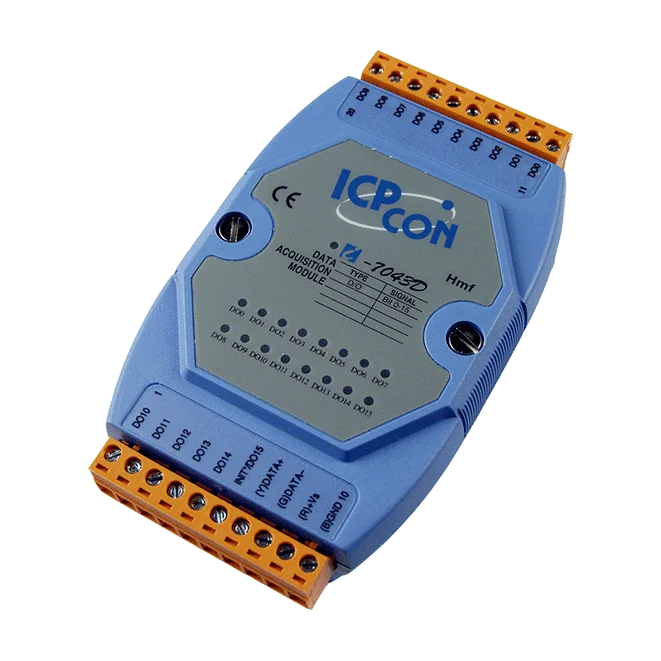

Das I-7043D CR ist ein digitales 16-Kanal-Ausgangsmodul für RS-485-Remote-I/O-Netzwerke. Jeder Kanal steuert einen Open-Collector-Ausgang vom Typ NPN-Senke, ausgelegt für eine Lastspannung von 10 ~ 30 VDC bei 100 mA pro Kanal. Eine Status-LED je Kanal zeigt den Ausgangszustand direkt am Schaltschrank an.Einschaltwert und Sicherheitswerte sind jeweils programmierbar, sodass die Ausgänge beim Hochfahren des Moduls oder bei Kommunikationsverlust in einen definierten Zustand gebracht werden können. Das Modul verfügt über einen integrierten Dual-Watchdog zur Überwachung des Moduls und der Kommunikationsstrecke. Da die Ausgänge nicht galvanisch getrennt sind, eignet sich das Gerät für Anwendungen, bei denen die Trennungsanforderungen anderweitig im System abgedeckt sind.Die Kommunikation erfolgt über das DCON-Protokoll an einem einzelnen RS-485-Port mit wählbaren Baudraten von 1200 bis 115200 bps und mehreren Datenformaten. Das Modul wird auf eine DIN-Schiene montiert und arbeitet im Temperaturbereich von -25 ~ +75 °C, was es zu einer praktischen Wahl für Schaltschränke in der Gebäude-, Fabrik- und Maschinenautomatisierung macht.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

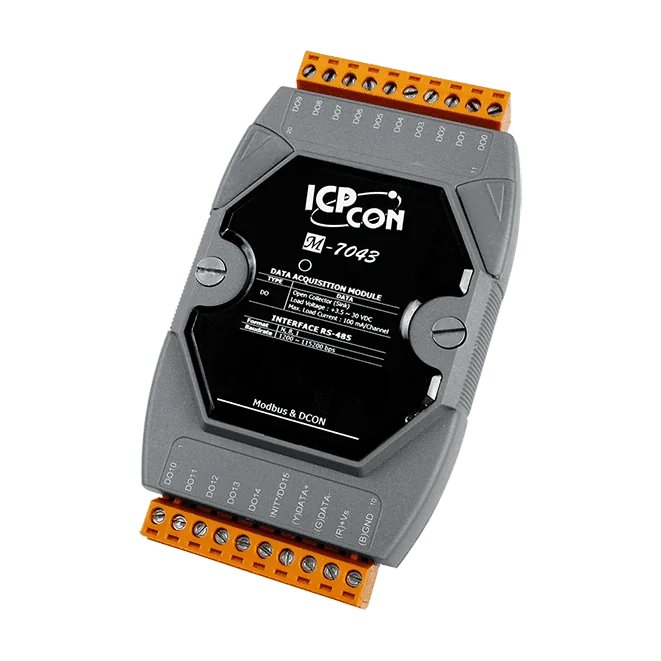

M-7043-G CR ist ein 16-Kanal-Digital-Ausgangsmodul für RS-485-Remote-I/O-Netzwerke. Jeder Kanal ist ein Open-Collector-Ausgang vom Typ Sink mit einer Lastspannung von +10 ~ +30 VDC und 100 mA pro Kanal, sodass Relais, Anzeigen und andere Lasten geschaltet werden können, ohne dass die Kanäle galvanisch voneinander getrennt sind.Das Modul kommuniziert über einen einzelnen RS-485-Anschluss mit Modbus RTU oder DCON, die über die Konfigurationssoftware ausgewählt werden, mit Baudraten von 1200 bis 115200 bps. Sowohl der Einschaltwert als auch der Sicherheitswert der Ausgänge sind programmierbar. Ein integrierter Dual-Watchdog unterstützt die Wiederherstellung nach Kommunikations- oder Modulfehlern. Die Variante mit grauem Gehäuse (-G) ist das richtige Modell, wenn die Gehäusefarbe eine Rolle spielt. Anders als beim M-7043D verfügt diese Version über keine LED-Anzeige pro Kanal, sondern nur über eine LED für Versorgungs- und Kommunikationsstatus.Das auf einer DIN-Hutschiene montierte Modul ist für -25 ~ +75 °C ausgelegt und eignet sich für die Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Installationen in der Fernwartung, Ferndiagnose und Prüftechnik.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

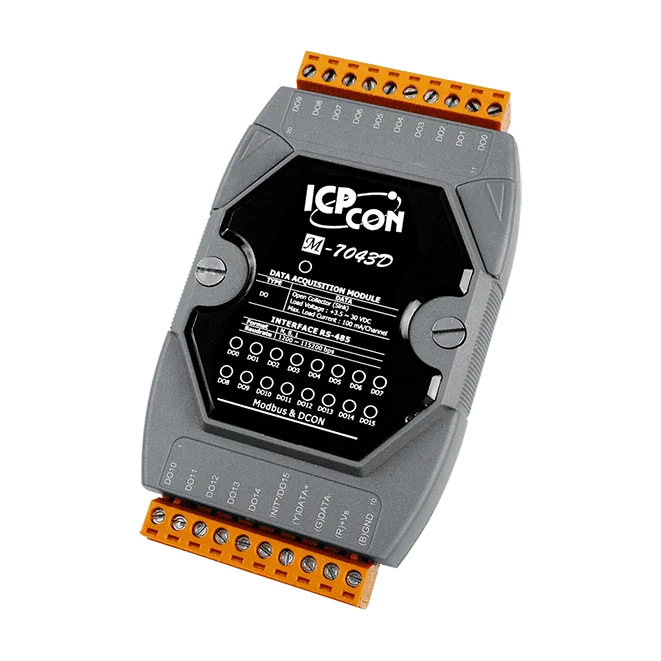

Das M-7043D-G ist ein digitales 16-Kanal-Ausgangsmodul für RS-485-Remote-I/O-Netzwerke. Jeder Kanal verwendet einen Open-Collector-Ausgang vom Typ Sink mit einer Nennspannung von +10 ~ +30 VDC und 100 mA pro Kanal. Damit lassen sich Lasten direkt aus einer gemeinsamen DC-Versorgung schalten, ohne galvanische Trennung zwischen den Kanälen.Eine LED pro Kanal zeigt den jeweiligen Ausgangszustand an, was Inbetriebnahme und Fehlersuche direkt am Schaltschrank beschleunigt. Das Modul kommuniziert über einen einzelnen RS-485-Anschluss mit Modbus RTU oder DCON, die softwareseitig gewählt werden, und unterstützt Baudraten von 1200 bis 115200 bps. Einschaltwerte und Sicherheitswerte sind beide programmierbar, und ein integrierter Dual-Watchdog hilft, die Ausgänge bei unterbrochener Kommunikation in einen definierten Zustand zurückzuführen.Die Hardware-Spezifikation entspricht dem I-7043(D). Die Variante mit grauem Gehäuse ist für die Hutschienenmontage ausgelegt und hat einen Betriebstemperaturbereich von -25 ~ +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
