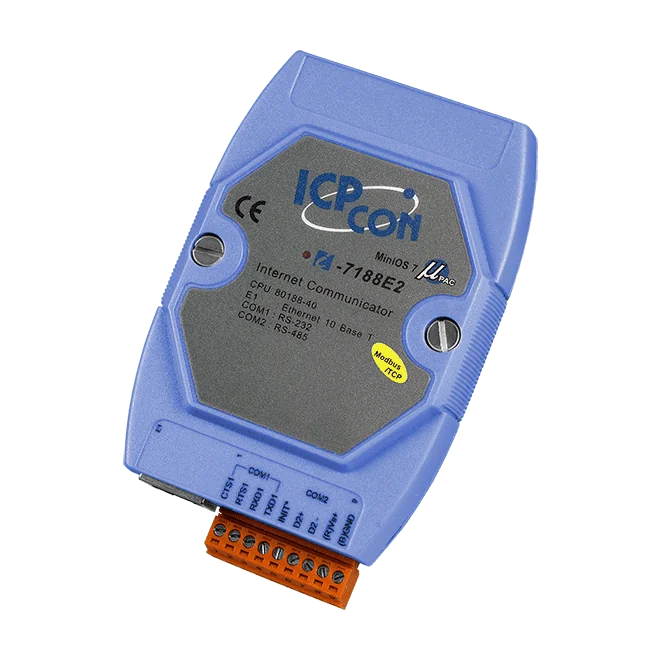

I-7188E2-MTCP Handflaches Modbus-TCP-zu-RTU-Gateway, RS-232/RS-485

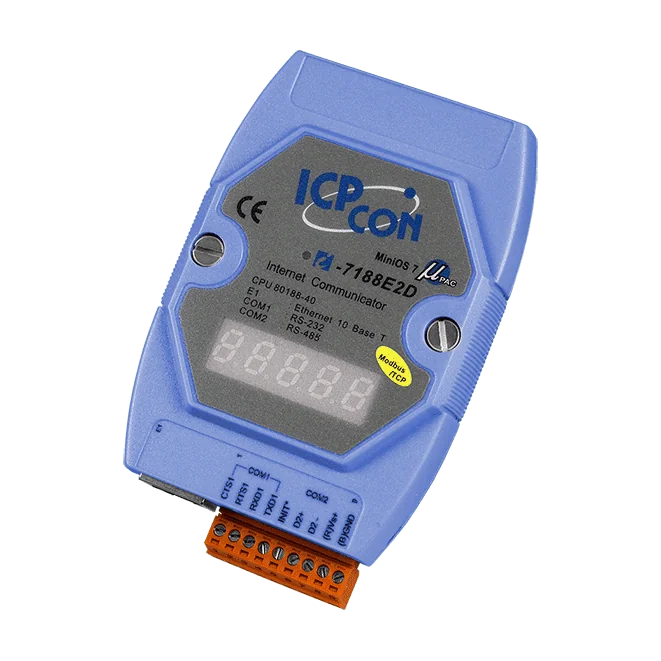

Das I-7188E2D-MTCP CR ist ein taschengrosses, programmierbares Device-Server-Modul, das serielle Geräte an Ethernet anbindet. Auf der seriellen Seite stehen ein RS-232- und ein RS-485-Anschluss zur Verfügung, netzwerkseitig eine 10BASE-T-RJ-45-Verbindung. Bestehende Feldgeräte lassen sich so über ein Ethernet-Netzwerk erreichen, ohne dass sie ausgetauscht werden müssen.Über die reine serielle-zu-Ethernet-Umsetzung hinaus arbeitet das Gerät als Modbus-TCP-zu-RTU-Gateway. SCADA- und HMI-Software, die Modbus TCP unterstützt, kann so Geräte am seriellen Bus lesen und beschreiben. ICP DAS stellt XServer- und Modbus-Bibliotheken sowie Entwicklungswerkzeuge für die Programmiersprache C bereit, mit denen sich das Verhalten des Geräts an die jeweilige Anwendung anpassen lässt. Das integrierte MiniOS7 führt das Programm aus.Die Bestellvariante CR wird mit blauer Abdeckung geliefert und verfügt über eine 80188-CPU mit 40 MHz, 384 KB SRAM, 512 KB Flash und 2 KB EEPROM. Eine fünfstellige 7-Segment-LED-Anzeige, eine programmierbare LED-Statusanzeige und ein Watchdog-Timer unterstützen die Statusprüfung vor Ort und den unbeaufsichtigten Betrieb. Das Gerät wird auf einer DIN-Schiene montiert und benötigt eine Versorgungsspannung von +10 bis 30 VDC.AnwendungenAnbindung serieller RS-232/RS-485-Geräte an Ethernet-NetzwerkeModbus-TCP-Zugriff auf Modbus-RTU-Geräte für SCADA- und HMI-SystemeIntegration serieller Geräte in SCADA-Pakete wie Indusoft, DasyLab und iFix

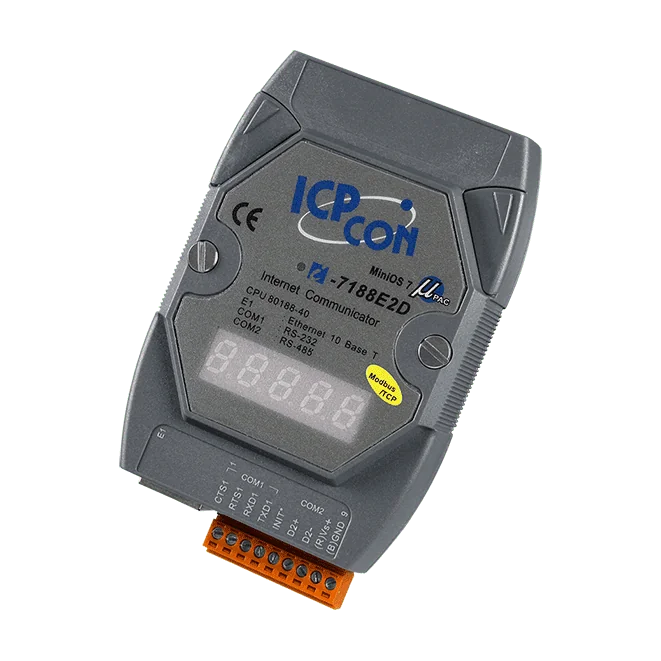

Das I-7188E2D-MTCP-G ist ein programmierbares Gateway, das serielle Geräte an Ethernet anbindet. Es bietet einen 10BASE-T-RJ-45-Port sowie RS-232- und RS-485-Schnittstellen und kann als Modbus-TCP-zu-RTU-Gateway arbeiten, sodass Modbus-TCP-Clients wie SCADA- und HMI-Software auf RTU-basierte Geräte zugreifen können.Das Gerät basiert auf einer 80188-40-CPU mit 512 KB Flash und 384 KB SRAM, läuft unter dem ICP DAS MiniOS7 und wird in C mit dem mitgelieferten Software-Entwicklungstoolkit programmiert. Für die Entwicklung eigener Logik zur Verbindung serieller Schnittstellen mit Ethernet stehen XServer- und Modbus-Bibliotheken zur Verfügung. Zur Statusanzeige und zur Erhöhung der Betriebssicherheit dienen eine 5-stellige 7-Segment-LED-Anzeige, eine programmierbare LED-Anzeige und ein integrierter Watchdog-Timer.Das Suffix -G kennzeichnet die Ausführung mit grauem Gehäusedeckel. Das Gerät ist für eine Versorgungsspannung von +10 bis 30 VDC, einen Betrieb von -25 bis +75 °C und die Montage auf einer DIN-Schiene in einem kompakten Gehäuse mit 72 x 112 x 33 mm ausgelegt.AnwendungenEinbindung serieller Geräte in Ethernet-NetzwerkeModbus-TCP-zu-RTU-Gateway für SCADA- und HMI-SystemeKommunikation mit SCADA-Software wie Indusoft, DasyLab, Trace Mode, Citect und iFix

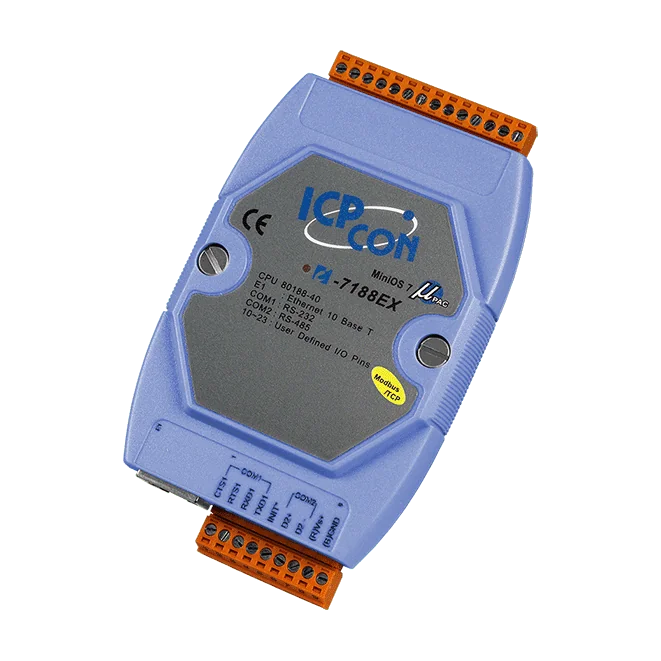

Das I-7188EX-MTCP ist ein handflächengroßes, programmierbares Device-Server-Gerät, das serielle RS-232- und RS-485-Geräte an ein Ethernet-Netzwerk anbindet. Zusätzlich arbeitet es als Modbus-TCP-zu-RTU-Gateway, sodass SCADA- und HMI-Software mit Modbus TCP ohne eigene Treiber auf serielle Feldgeräte zugreifen kann.Ingenieure können das Gerät mit dem mitgelieferten C-Entwicklungstoolkit erweitern, das XServer- und Modbus-Bibliotheken bereitstellt und auf dem Betriebssystem MiniOS7 läuft. Die Bestellnummer I-7188EX-MTCP CR bezeichnet die Version dieses Gateways mit blauem Gehäusedeckel.Zu den Hardware-Merkmalen gehören eine 80188-40-CPU, 512 KB Flash und 512 KB SRAM, eine Echtzeituhr, ein Watchdog-Timer sowie eine 64-Bit-Hardware-Seriennummer. Ein I/O-Erweiterungsbus nimmt eine X-Board-Erweiterung auf, die zusätzliche analoge oder digitale I/O oder serielle Schnittstellen bereitstellt.AnwendungenEinbindung serieller RS-232/RS-485-Geräte in Ethernet-NetzwerkeModbus-TCP-Zugriff auf serielle Modbus-RTU-Geräte für SCADA- und HMI-SystemeIntegration serieller Geräte in SCADA-Pakete wie Indusoft, ISaGRAF, DASYLab, Trace Mode, Citect und iFix

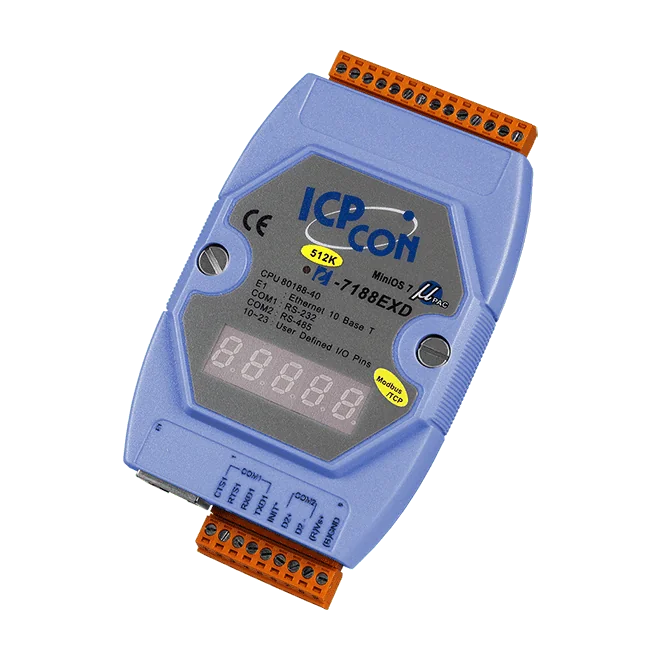

Der I-7188EXD-MTCP ist ein programmierbarer Seriell-zu-Ethernet-Device-Server mit einem RS-232- und einem RS-485-Anschluss, der serielle Geräte an ein 10-Base-T-Netzwerk anbindet. Er arbeitet außerdem als Modbus-TCP-zu-RTU-Gateway, sodass SCADA- und HMI-Software mit Modbus TCP mit seriellen Modbus-Geräten kommunizieren kann.ICP DAS stellt XServer- und Modbus-Bibliotheken in C zur Entwicklung kundenspezifischer Anwendungen bereit. Mit diesen Werkzeugen können Ingenieure serielle Geräte über Ethernet und Internet anbinden und das standardisierte Modbus-Protokoll mit SCADA-Paketen nutzen. Der Hersteller nennt als Beispiele Indusoft, ISaGRAF, DasyLab, Trace Mode, Citect und iFix.Die Hardware basiert auf einer 80188-CPU mit 40 MHz, 512 KB Flash und 512 KB SRAM sowie einer Echtzeituhr, einem Watchdog-Timer und einer 5-stelligen 7-Segment-LED-Anzeige. Ein E/A-Erweiterungsbus unterstützt eine X-Board-Erweiterung, wobei mehr als 50 Boards mit A/D-, D/A-, D/I-, D/O- und seriellen Funktionen zur Verfügung stehen. Diese Variante mit blauer Abdeckung (CR) entspricht in ihrer Spezifikation dem Standardmodell.AnwendungenAnbindung von RS-232/RS-485-Geräten an Ethernet-NetzwerkeModbus-TCP-zu-RTU-Gateway für SCADA- und HMI-SystemeErweiterung um A/D-, D/A-, D/I-, D/O- oder serielle E/A über ein einzelnes Erweiterungsboard
