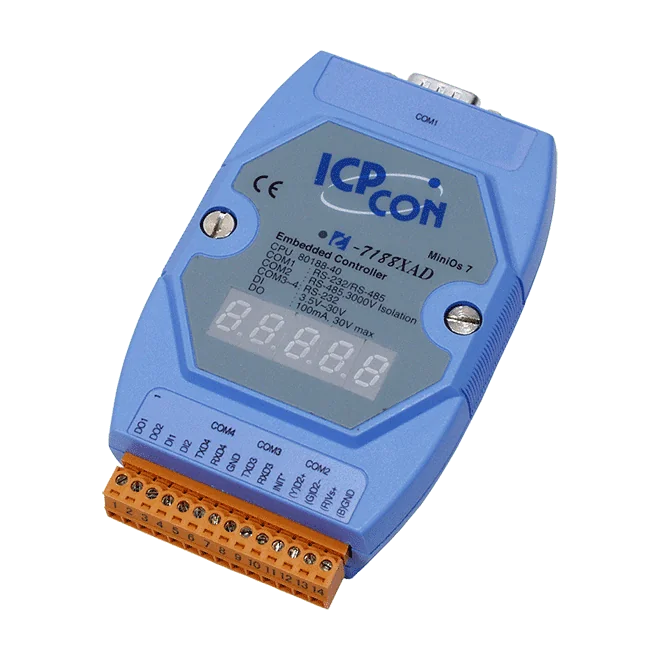

I-7188XAD Serielle PAC mit 80188-40 CPU, MiniOS7 und 4 seriellen Schnittstellen
Serielle PAC mit 80188-40 CPU und MiniOS7 für Embedded-Steuerungen, mit 4 seriellen Schnittstellen, 2 digitalen Eingängen mit potentialfreien Kontakten, 2 Open-Collector-Ausgängen und einem I/O-Erweiterungsbus.
- 80188-40 CPU mit MiniOS7, programmiert in C
- 4 serielle Schnittstellen: 2 x RS-232, 1 x RS-485 und 1 x RS-232/RS-485
- 2 digitale Eingänge mit potentialfreien Kontakten und 2 Open-Collector-Ausgänge (max. +30 VDC, 100 mA)
- 512 KB Flash, 512 KB SRAM und 2 KB EEPROM
- Schnittstelle für den X-Board-I/O-Erweiterungsbus
- Echtzeituhr, Watchdog-Timer und 64-Bit-Hardware-Seriennummer
293,00 € pro Stück
| 1-9 Stück | 293,00 € | |
|---|---|---|
| 10-30 Stück | 284,00 € | −3 % |
| ab 31 Stück | 278,00 € | −5 % |
Produktinformationen "I-7188XAD Serielle PAC mit 80188-40 CPU, MiniOS7 und 4 seriellen Schnittstellen"
Die I-7188XAD CR ist eine kompakte serielle PAC mit 80188-40 CPU und dem Betriebssystem MiniOS7, programmiert in C. Sie eignet sich für handflächengroße Embedded-Steuerungen, bei denen sonst ein PC oder eine SPS eingesetzt würde, insbesondere in rauen Umgebungen, die einen zuverlässigen Betrieb erfordern.
Onboard stehen zwei RS-232-Schnittstellen, eine RS-485-Schnittstelle und eine kombinierte RS-232/RS-485-Schnittstelle zur Verfügung, außerdem 2 digitale Eingänge mit potentialfreien Kontakten sowie 2 digitale Open-Collector-Ausgänge mit max. +30 VDC und 100 mA. Ein X-Board-I/O-Erweiterungsbus ermöglicht die Ergänzung weiterer I/Os entsprechend der Anwendung.
Der Speicher umfasst 512 KB Flash, 512 KB SRAM und 2 KB EEPROM. Zusätzlich bietet das Gerät eine 64-Bit-Hardware-Seriennummer, eine Echtzeituhr, einen Watchdog-Timer und eine 5-stellige 7-Segment-LED-Anzeige. Es ist ein praxisgerechter Prozessorkern für OEM-Produkte mit Montagemöglichkeit auf Hutschiene und einem Betriebsbereich von -25 ~ +75 °C.
Anwendungen
- Embedded-Steuerung in rauen Umgebungen
- Ersatz von PC- oder SPS-Geräten in kompakten Steuerungsaufgaben
- Prozessorkomponente für OEM-Produkte
- Handflächengroße Embedded-Systeme mit hohen Zuverlässigkeitsanforderungen
| Product type: | Serial PAC |
|---|---|
| Interface: | RS-232, RS-485 |
| Digital inputs: | 2 |
| Digital outputs: | 2 |
| Ports: | 4 |
| Power input: | +10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| BS | MiniOS7 |
| Entwicklung | C-Sprache |
| CPU-Modul | |
| CPU | 80188, 40 MHz oder kompatibel |
| 64-Bit-Hardware-Seriennummer | Ja |
| EEPROM | 2 KB |
| Flash | 512 KB |
| NVRAM | 31 Bytes |
| SRAM | 512 KB |
| Echtzeituhr | Sekunden, Minuten, Stunden, Wochentag, Monat, Jahr bereitstellen |
| Watchdog-Timer | Ja |
| Anzeige | |
| Typ | 5 x 7-Segment-LED-Anzeige |
| LED-Anzeigen | |
| Status | 1 x System |
| Digitaleingang | |
| Kanäle | 2 |
| Typ | Potentialfreier Kontakt |
| Spannungspegel EIN | Gegen GND schalten |
| Spannungspegel AUS | Offen |
| Digitalausgang | |
| Kanäle | 2 |
| Typ | Open-Collector |
| Lastspannung | +30 VDC max. |
| Laststrom | 100 mA |
| I/O-Erweiterung | |
| I/O-Typ | X-Board |
| COM-Anschlüsse | |
| Ports | 2 x RS-232, 1 x RS-485, 1 x RS-232/RS-485 |
| Baudrate | 115200 bps max. |
| Leistung | |
| Eingangsbereich | +10 ~ 30 VDC |
| Leistungsaufnahme | 3.0 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 119 x 33 (W x H x D) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 5 ~ 90 %, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
