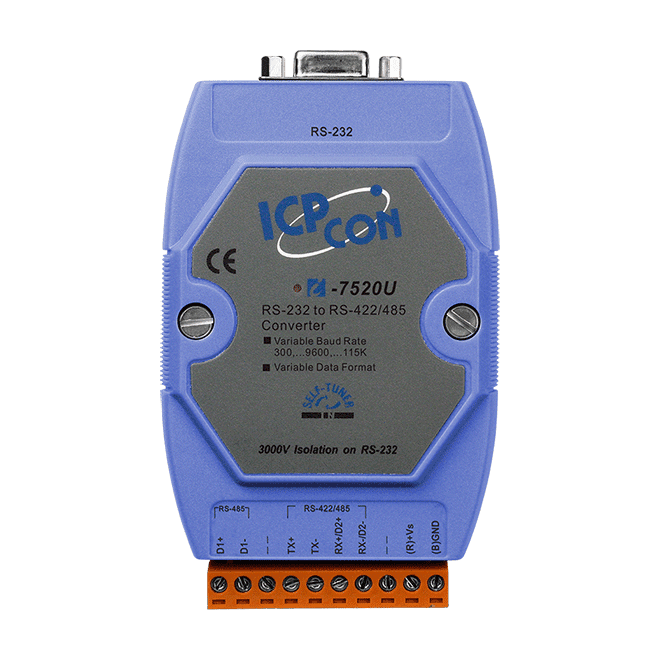

I-7520U-G Isolierter RS-232- zu RS-485-Konverter

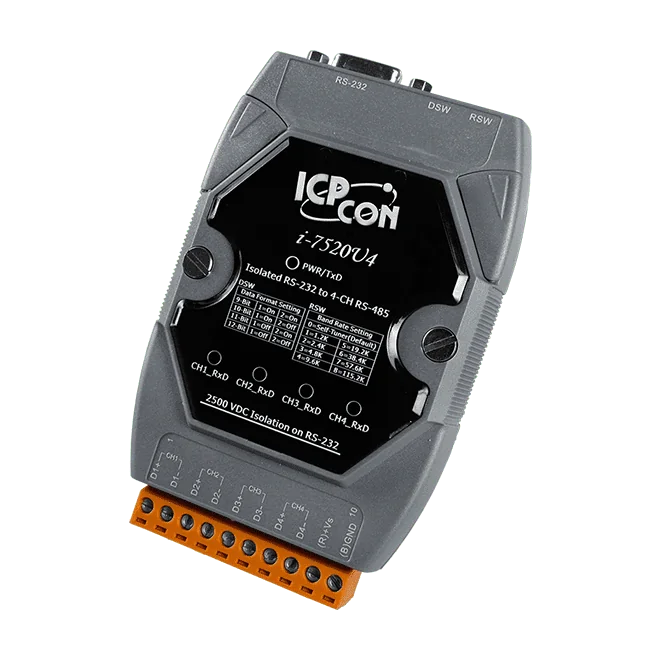

Der I-7520U4-G CR nimmt einen RS-232-Master-Eingang auf und leitet dessen Daten gleichzeitig an vier unabhängige RS-485-Ausgänge weiter. Damit kann ein einzelner serieller Master in einer Sterntopologie mehrere RS-485-Geräte erreichen. Jeder Ausgangskanal verfügt über einen eigenen Treiber, und der Verteiler schaltet die Übertragungsrichtung automatisch um.Die Baudrate wird über den Drehschalter eingestellt. Zur Wahl stehen der Self-Tuner-Modus, der mehrere Baudraten und Datenformate unterstützt, und ein Modus mit fester Baudrate, der sich besser für lange oder störanfällige Leitungen und elektrisch belastete Umgebungen eignet. Eine Kurzschlussschutzfunktion schaltet einen fehlerhaften RS-485-Kanal ab, sodass die übrigen Geräte weiterhin kommunizieren können.Jeder Kanal ist mit einem 120-Ω-Abschlusswiderstand ausgestattet, der per Jumper wählbar ist und werkseitig deaktiviert ist. Dies ist hilfreich, wenn Signalreflexionen kontrolliert werden müssen. Betriebs- und Kommunikations-LEDs unterstützen die Fehlersuche. Das Kunststoffgehäuse für die Hutschienenmontage arbeitet mit +10 VDC bis +30 VDC im Betriebstemperaturbereich von -25 bis +75 °C.AnwendungenVerteilung serieller Daten von einem RS-232-Master an mehrere RS-485-Slave-GeräteRS-485-Netzwerke über lange Leitungen oder in elektrisch gestörten UmgebungenIndustrielle Schaltschränke für die serielle Kommunikation mit Hutschienenmontage

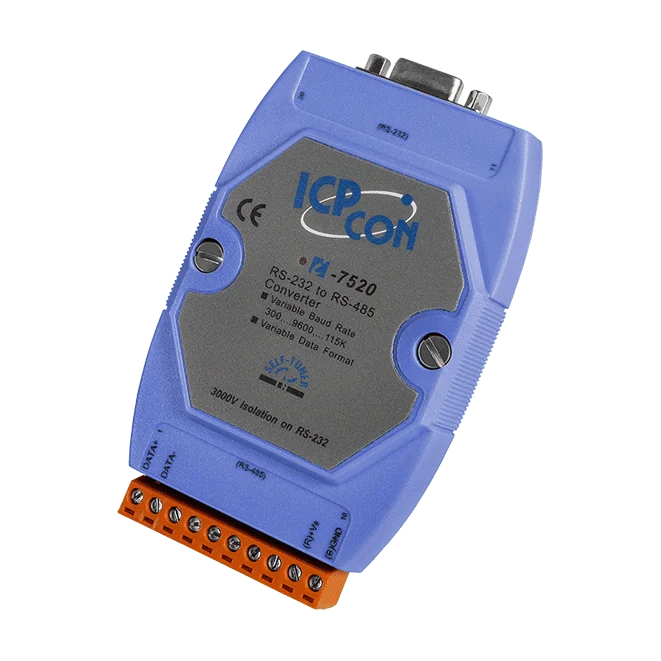

Der I-7520 CR wandelt eine serielle RS-232-Schnittstelle in einen galvanisch getrennten RS-485-Ausgang um. So können vorhandene serielle Schnittstellen von PCs und industriellen Steuerungen RS-485-Netzwerke ansteuern, ohne dass Hard- oder Software des Hostsystems geändert werden müssen. RS-485 eignet sich besser als RS-232 für lange Leitungswege und Multi-Drop-Netzwerke.Auswahl der isolierten Seite: Der I-7520 CR trennt die RS-232-Seite mit 3000 VDC, wodurch die dort angeschlossenen Geräte geschützt werden. Ist auf der RS-485-Seite die teurere Hardware angeschlossen, ist die RS-485-isolierte Variante (I-7520R) die bessere Wahl. Die blaue Abdeckung kennzeichnet diese RS-232-isolierte Version; der I-7520-G CR mit grauer Abdeckung hat dieselbe Spezifikation.Das Gerät verfügt über eine automatische RS-485-Richtungssteuerung und ESD-Schutz an den Datenleitungen. Es wird mit einer Versorgungsspannung von +10 VDC bis +30 VDC betrieben und auf einer DIN-Schiene montiert. Die Betriebstemperatur liegt bei -25 ~ +75 °C.AnwendungenErweiterung serieller RS-232-Verbindungen zu RS-485-Kommunikationssystemen über große EntfernungenIndustrielle serielle Netzwerke auf Basis handelsüblicher PC-HardwareSchutz der RS-232-seitigen Geräte vor elektrischen Störungen durch Galvanische Trennung

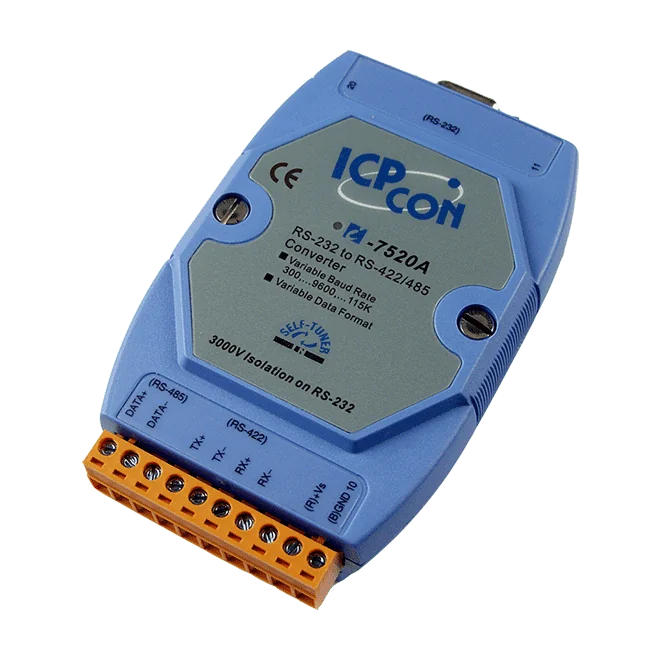

I-7520A CR wandelt einen RS-232-Serienanschluss, wie er beispielsweise an einem handelsüblichen Industrie-PC vorhanden ist, in einen differenziellen RS-422/485-Ausgang für serielle Verbindungen über größere Distanzen um. Die RS-232-Seite ist mit 3000 VDC galvanisch isoliert, sodass die Geräte auf dieser Seite vor Störungen und Fehlern im RS-422/485-Netzwerk geschützt sind.Die automatische RS-485-Richtungssteuerung übernimmt das Umschalten zwischen Senden und Empfangen, ohne zusätzliche Verdrahtung oder Softwareanpassungen. Der ESD-Schutz an der RS-232/422/485-Datenleitung erhöht die Robustheit in elektrisch anspruchsvollen Installationen, und das Gerät unterstützt Baudraten von 300 bis 115200 bps.Die Variante A mit blauer Abdeckung eignet sich für Anwendungen, bei denen die RS-232-Geräte die teureren oder empfindlicheren Komponenten sind, da die Isolation an dieser Seite liegt. Das Kunststoffgehäuse für die Hutschienenmontage misst 72 x 35 x 118 mm und ist für einen Betrieb von -25 bis +75 °C ausgelegt.AnwendungenErweiterung der seriellen RS-232-Kommunikation von PC-Hardware über größere DistanzenAnbindung von RS-232-Mastergeräten an RS-422/485-Slave-GeräteIndustrielle serielle Kommunikationsnetzwerke, die eine Isolation der RS-232-Seite erfordern

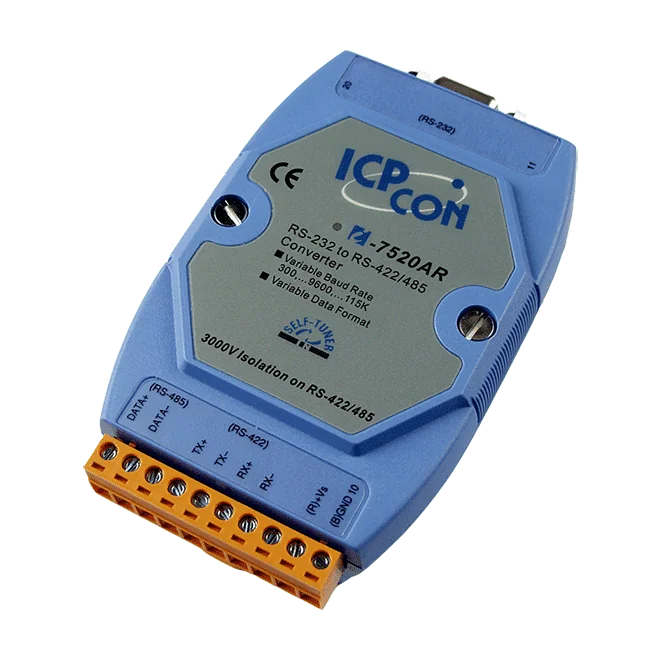

I-7520AR wandelt eine Standard-RS-232-Schnittstelle in einen galvanisch getrennten RS-422/485-Ausgang um. Damit kann ein PC oder anderer RS-232-Host über längere, störunempfindlichere Differenzleitungen kommunizieren, ohne dass sich Hardware oder Software des Hosts ändern müssen.Die RS-422/485-Seite ist mit 3000 VDC galvanisch getrennt, wodurch die angeschlossenen Geräte vor Störungen und Fehlern geschützt werden. Wählen Sie diese Variante, wenn auf der RS-422/485-Seite die teurere oder empfindlichere Technik angeschlossen ist; die RS-232-Seite ist nicht getrennt.Die automatische RS-485-Richtungssteuerung und der ESD-Schutz an den Datenleitungen erleichtern den Betrieb unter realen Verkabelungsbedingungen. Die Versorgung erfolgt mit +10 VDC bis +30 VDC bei 1,2 W Leistungsaufnahme, das Kunststoffgehäuse für die Hutschienenmontage ist für einen Betrieb von -25 ~ +75 °C ausgelegt. Dies ist die Variante mit blauem Gehäuse; eine Variante mit grauem Gehäuse (-G) wird separat geführt.AnwendungenErweiterung serieller RS-232-Verbindungen von Standard-PC-Hardware in längere RS-422/485-NetzwerkeAnbindung von RS-232-Hostgeräten an RS-422/485-Geräte bei galvanischer Trennung der FeldseiteIndustrielle serielle Kommunikationssysteme mit Störschutz auf der RS-422/485-Seite
