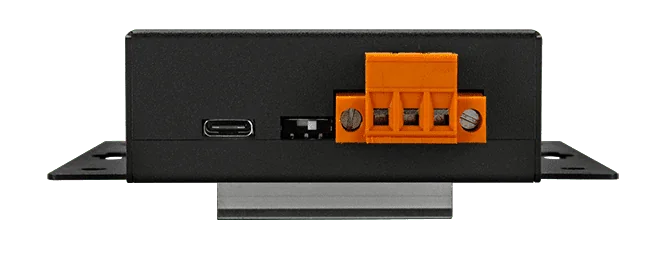

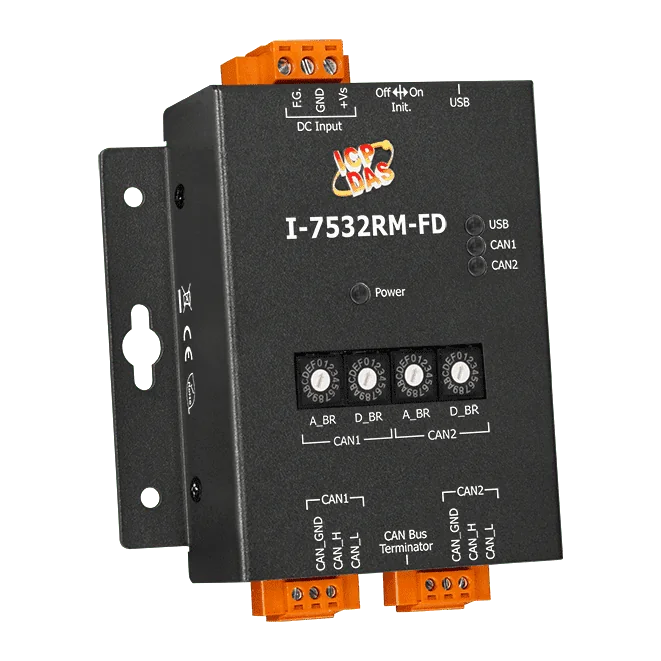

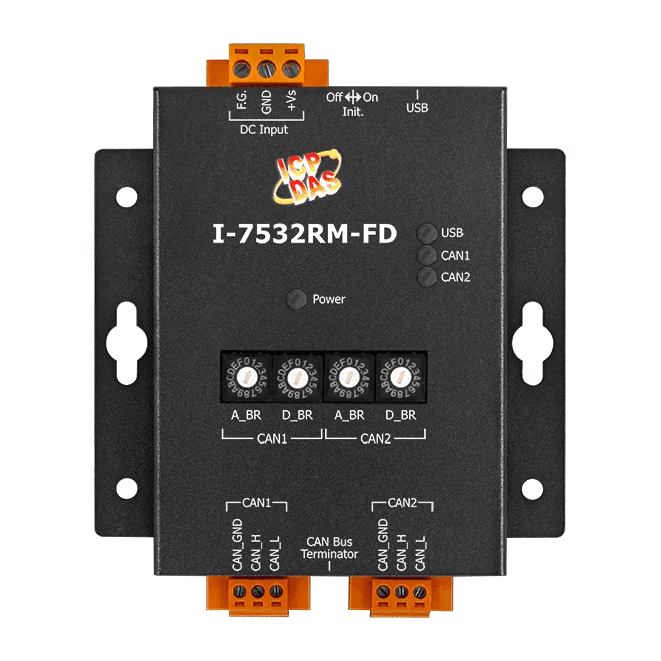

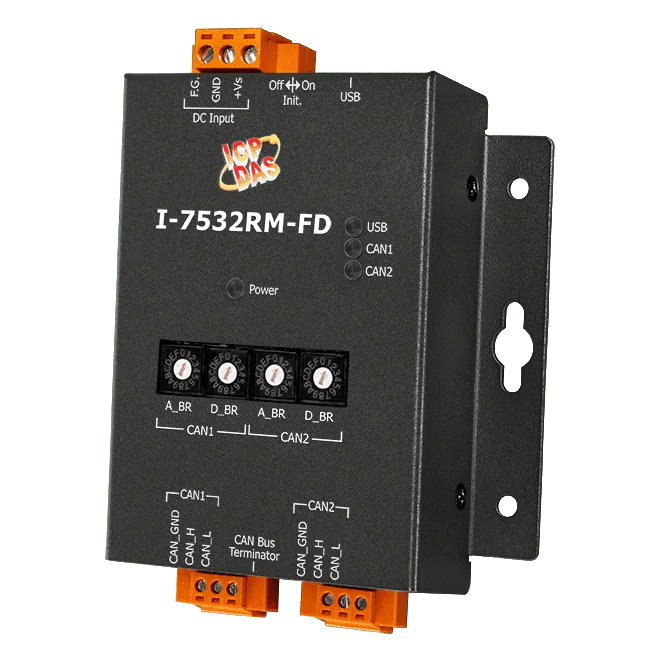

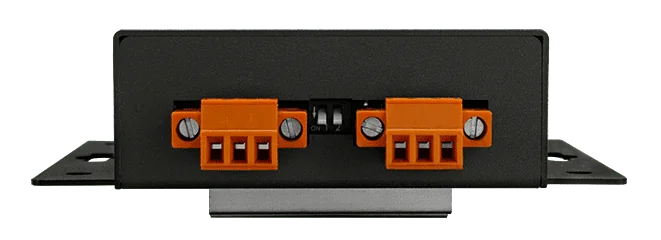

I-7532RM-FD 2-Port CAN/CAN FD Bridge mit Drehschalter für Baudrate
Zwei-Port-CAN/CAN-FD-Bridge mit Baudratenwahl per Drehschalter. Sie verbindet CAN- und CAN-FD-Netzwerke und wandelt Nachrichten zwischen ihnen um, für die Grundkonfiguration ist kein PC nötig.
- Verbindet CAN- und CAN-FD-Netzwerke in beliebiger Kombination, mit einer eigenen Baudrate an jedem Port
- Drehschalter wählt gängige CAN-/CAN-FD-Baudraten, benutzerdefinierte Raten lassen sich mit dem Tool Utility einstellen
- CAN-FD-ISO- und Non-ISO-Standard (Bosch) umschaltbar
- CAN-Bitraten von 10 kbps bis 1000 kbps, CAN-FD-Datenfeldraten von 100 kbps bis 10000 kbps
- Nachrichtenfilterung sowie Weiterleitungs-, Mapping-, Zusammenführungs- und Aufteilungsregeln
- Bis zu 10.000 fps je Port mit 128-Frame-Empfangspuffer
391,00 € pro Stück
| 1-9 Stück | 391,00 € | |
|---|---|---|
| 10-30 Stück | 371,00 € | −5 % |
| ab 31 Stück | 352,00 € | −10 % |
Produktinformationen "I-7532RM-FD 2-Port CAN/CAN FD Bridge mit Drehschalter für Baudrate"
Die I-7532RM-FD verbindet zwei CAN- oder CAN-FD-Netzwerke über eine galvanisch getrennte Brücke. So lässt sich ein Bus erweitern, seine Belastbarkeit erhöhen oder Segmente mit unterschiedlichen Baudraten zusammenführen. Sie wandelt Nachrichten in alle Richtungen um: CAN zu CAN, CAN zu CAN FD, CAN FD zu CAN und CAN FD zu CAN FD.
Regeln für Frame-Mapping, Zusammenführen und Aufteilen legen fest, wie bestimmte Nachrichten beim Übergang zwischen den Netzwerken umgeformt werden. Beim Zusammenführen werden mehrere CAN-Nachrichten zu einer CAN-FD-Nachricht kombiniert, beim Aufteilen erfolgt der umgekehrte Vorgang. Filter- und Weiterleitungsregeln werden per USB mit dem Tool Utility konfiguriert. Jeder Port verarbeitet bis zu 10.000 fps.

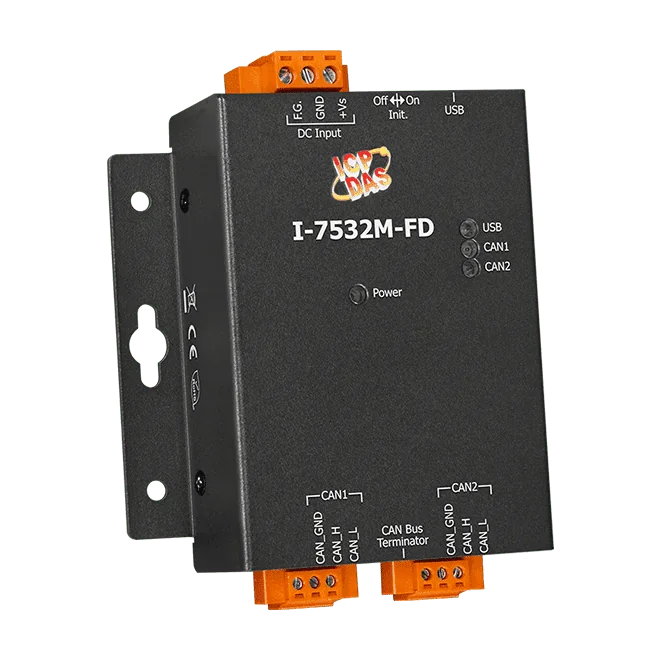

Anders als die I-7532M-FD, die zur Einstellung der Baudrate einen PC benötigt, verfügt die I-7532RM-FD über einen Drehschalter, mit dem sich vor Ort gängige CAN- und CAN-FD-Baudraten auswählen lassen. Das eignet sich für Installations- und Wartungsarbeiten, bei denen kein Computer angeschlossen ist.
Anwendungen
- Verbindung zweier CAN- oder CAN-FD-Netzwerke
- Erhöhung der Belastbarkeit eines CAN-Busses
- Vergrößerung der Kommunikationsreichweite von CAN
- Verbindung von CAN-/CAN-FD-Netzwerken mit unterschiedlichen Baudraten
- Umsetzung von Nachrichten zwischen CAN- und CAN-FD-Netzwerken
- Vor-Ort-Installation und Wartung durch Systemintegratoren und Service-Techniker
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Gehäuse: | Metall |

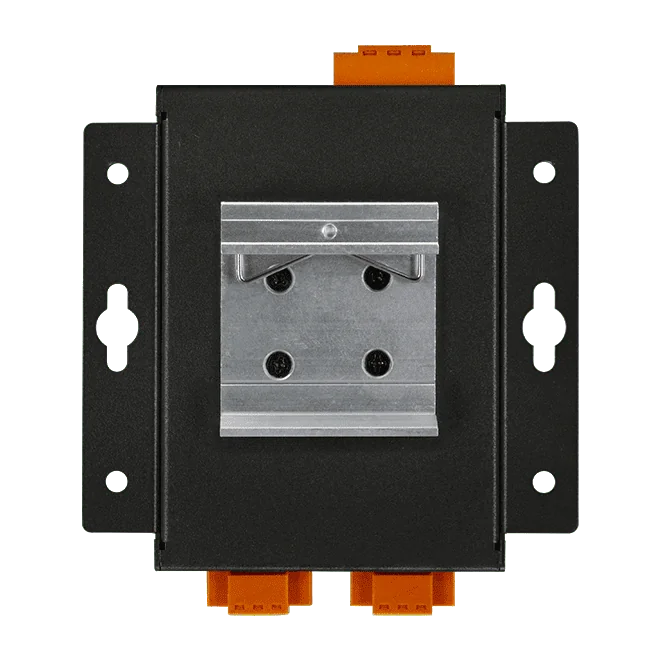

| Montage: | Wand, DIN-Schiene |
| Produkttyp: | CAN-Bridge |
| Protokoll: | CAN 2.0 A/B, CAN FD |
| Schnittstelle: | CAN / CAN FD |
| Stromeingang: | +10 VDC ~ +30 VDC |
| Ports: | 2 |
| Isolation: | 3000 VDC (DC-DC), 2500 Vrms (Optokoppler) |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x Versorgung 1 x USB-Status 2 x CAN-Status |
| USB | |
| Spezifikation | USB 2.0 High Speed (480 Mbit/s) |
| Steckverbinder | 1 x USB (Typ C) |
| Treiber | Integriertes Windows 7/8.1/10/11 |
| CAN | |
| Ports | 2 |
| Spezifikation | ISO 11898-2, CAN 2.0 A/B und FD |
| Baudrate | CAN-Bitraten: 10 k ~ 1 M bps, CAN-FD-Bitraten für Datenfeld: 100 k ~ 10 M bps (*Hinweis1) Bitratenein-stellung über Drehschalter und Hilfsprogramm |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Schalter für 120Ω Abschlusswiderstand |
| Filter | Ja |
| Empfangspuffer | 128 Rahmen |
| Zeitverzögerung | [ 1 Mbps (8 Byte Daten) ] ID-29 Bit => 160 µs, ID-11 Bit => 142 µs ; [ 10 Kbps (8 Byte Daten) ] ID-29 Bit => 13,8 ms, ID-11 Bit => 12 ms |
| Datenfluss | 10.000 FPS (je Port) |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 1.2 W |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 102 x 120 x 37.5 (W x L x H) |
| Installation | Wandmontage oder DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
