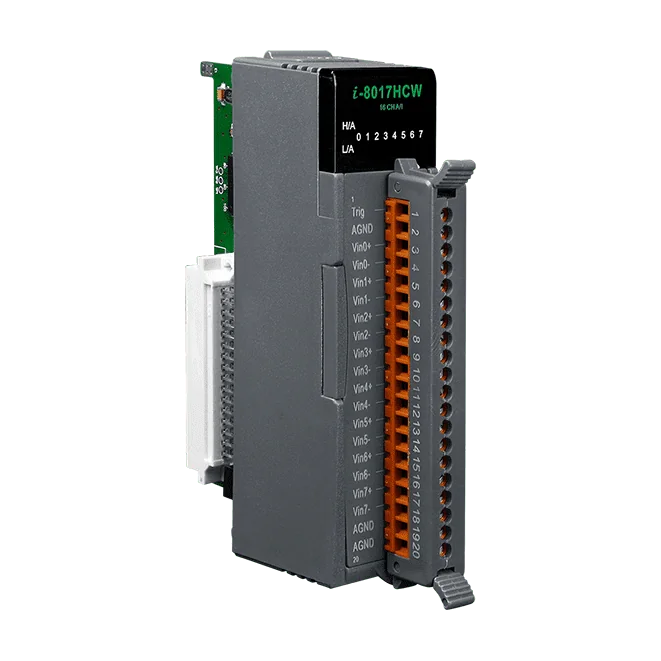

I-8017HCW-G 8/16-Kanal-Analogeingangsmodul, 14 Bit, 100 kHz, Spannungs-/Stromeingang
Hochgeschwindigkeits-Analogeingangsmodul mit 14 Bit, 16 single-ended oder 8 differenziellen Kanälen, per Jumper wählbarer Spannungs- oder ±20-mA-Stromeingang, für die Serien I-8K/I-87K.
- 16 single-ended oder 8 differenzielle Analogeingänge
- Per Jumper wählbarer Spannungs- oder ±20-mA-Stromeingang
- 14-Bit-AD-Wandler mit 100 kHz Bandbreite
- Bis zu 90 kS/s im Einzelkanal-Polling-Modus
- Individuelle Kanalkonfiguration des Eingangsbereichs
- 2500 VDC modulinterne Isolation
293,00 € pro Stück
| 1-9 Stück | 293,00 € | |
|---|---|---|
| 10-30 Stück | 284,00 € | −3 % |
| ab 31 Stück | 278,00 € | −5 % |
Produktinformationen "I-8017HCW-G 8/16-Kanal-Analogeingangsmodul, 14 Bit, 100 kHz, Spannungs-/Stromeingang"
I-8017HCW-G ist ein Analogeingangsmodul für Datenerfassungsaufgaben, die viele Kanäle und schnelle Abtastung erfordern. Es nimmt 16 single-ended oder 8 differenzielle Eingänge auf, und jeder Kanal lässt sich einzeln für einen der Bereiche ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC oder ±20 mA konfigurieren.
Der 14-Bit-Wandler tastet im Einzelkanal-Polling-Modus mit bis zu 90 kS/s bei einer Bandbreite von 100 kHz ab. Ein interner Jumper wählt den Widerstand für den differenziellen Stromeingang, und das Modul wird werkseitig für die Spannungsmessung ausgeliefert. Die Bestellvariante CR deckt die Standardkonfiguration dieser Ausführung mit 20-poliger Klemmleiste ab.
Jeder Kanal ist mit 2500 VDC modulinterner Isolation getrennt und an jeder Klemme gegen ESD-Kontaktentladung von ±4 kV geschützt, was sich für elektrisch störanfällige Industrieschaltschränke eignet. Das Modul ist für einen Betriebsbereich von -25 bis +75 °C ausgelegt und nimmt maximal 2 W auf.
Anwendungen
- Hochgeschwindigkeits-Datenerfassungssysteme
- Prozessüberwachung und -steuerung
- Schwingungsanalyse
- Erzeugung digitaler Muster über einen digitalen I/O-Port
| Product type: | Analog Input Module |
|---|---|
| Analog inputs: | 16 |
| Isolation: | 2500 VDC |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| Isolation | |
|---|---|
| Isolation zwischen Modulen | 2500 VDC |
| EMS-Schutz | |
| ESD (IEC 61000-4-2) | ± 4 kV Kontakt für jeden Anschluss |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation 16 x E/A |
| Analogeingang | |
| Kanäle | 16-Kanal Single-ended/8-Kanal Differential |
| Bereich | Spannung: ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC Strom: ±20 mA, per Jumper wählbar |
| Auflösung | 14-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| Abtastrate | Einzelkanal-Polling-Modus: 90 kS/s Einzelkanal-Interrupt-Modus: 50 kS/s 8-Kanal-Scan-Modus: 16 kS/s |
| Bandbreite | 100 kHz |
| Eingangsimpedanz | 20 K, 200 K, 20 M (über Jumper wählbar) |
| Individuelle Kanalkonfiguration | Ja |
| Nullpunktdrift | ±0.1 uV/°C |
| Spannenverschiebung (Span Drift) | ±10 ppm/°C |
| Leistung | |
| Leistungsaufnahme | 2 W max. |
| Mechanisch | |
| Abmessungen (mm) | 30 x 102 x 115 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
