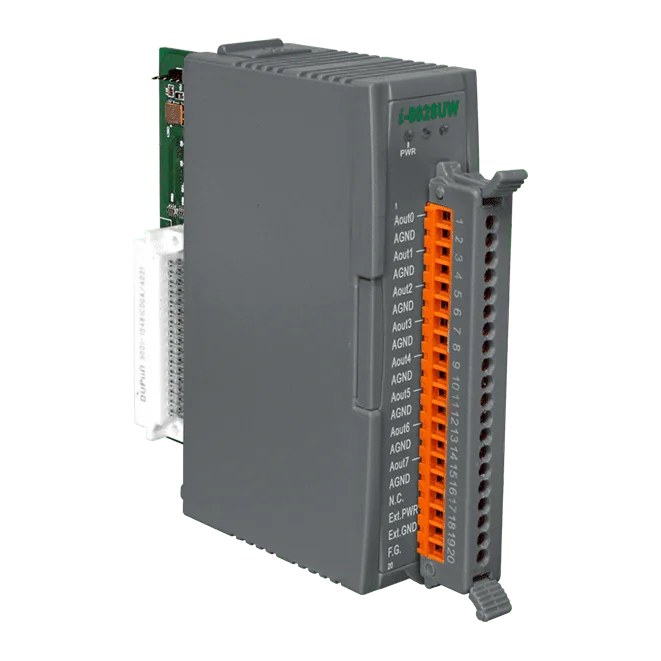

I-8028UW-G 8-Kanal-Analogausgangsmodul, isoliert, 16 Bit Spannung/Strom

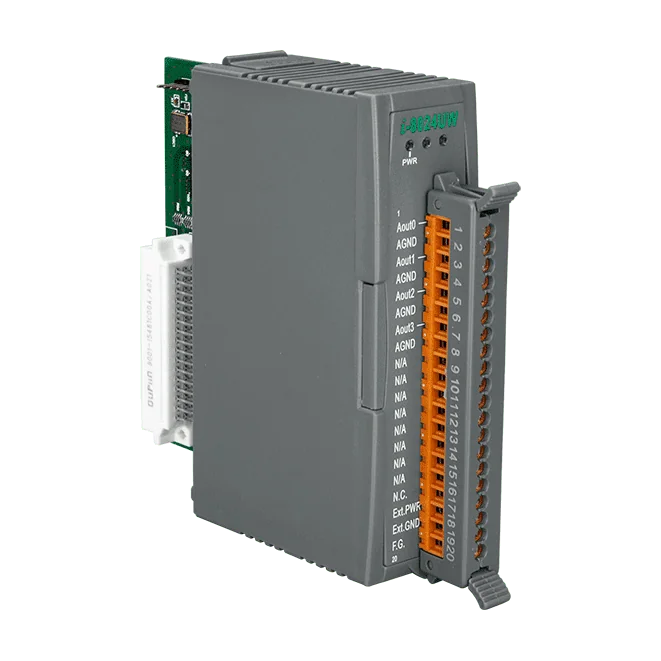

Das I-8024UW-G ist ein Analogausgangsmodul vom Quellentyp mit vier Einzelkanälen (single-ended). Es eignet sich für Ingenieure, die Spannungs- oder Stromsignale aus einer I-8K/I-87K-PAC-I/O-Anordnung ansteuern müssen. Jeder Kanal kann einen eigenen Bereich einstellen, von 0 ~ +5 VDC und ±5 VDC bis hin zu 0 ~ +10 VDC, ±10 VDC, 0 ~ +20 mA und +4 ~ +20 mA. Der Ausgangstyp wird per Jumper gewählt, und bei dem Bereich +4 ~ +20 mA steht eine Erkennung von Drahtbruch (Open Wire Detection) zur Verfügung.Jeder Kanal verfügt über einen konfigurierbaren Einschaltwert und Sicherheitswert, sodass die Ausgänge aus einem definierten Zustand starten und auf einen bekannten Pegel zurückfallen können. Ein Kurzschlussschutz ist integriert. Das Modul bietet 2500 VDC Isolation innerhalb des Moduls sowie 3000 VDC Isolation der externen Versorgung. Außerdem ist eine Qualifizierung für ±4 kV ESD-Kontaktschutz an jeder Klemme angegeben.Das Modul wird typischerweise in der Datenerfassung, Prozessüberwachung und -steuerung, Schwingungsanalyse und Fabrikautomation eingesetzt. Dieser Bestellcode ist die RoHS-gekennzeichnete Version des Moduls. Für dieses Modell aufgeführte Zertifizierungen sind CE, UKCA, FCC, RoHS und WEEE.AnwendungenDatenerfassungssystemeProzessüberwachung und -steuerungSchwingungsanalyseFabrikautomation

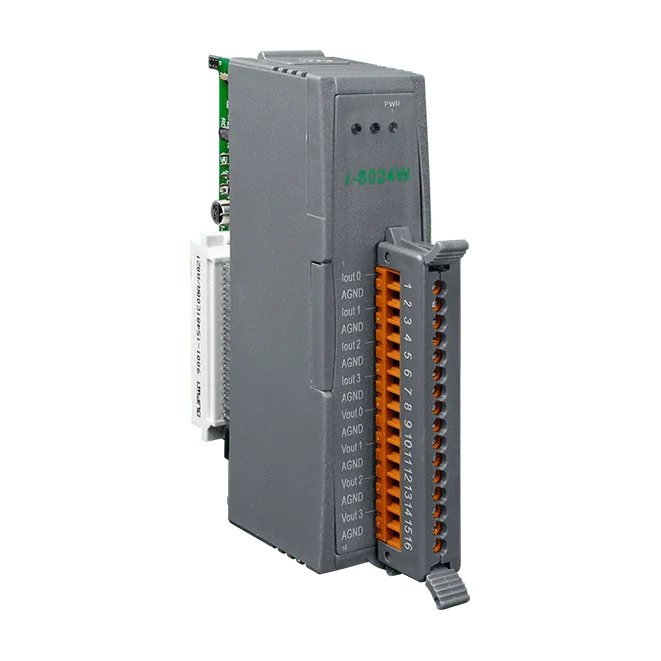

I-8024W-G ist ein Analogausgangsmodul mit 14 Bit Auflösung und vier single-ended Sink-Kanälen. Jeder Kanal lässt sich unabhängig auf ±10 VDC Spannungsausgang oder 0 ~ +20 mA Stromausgang konfigurieren, sodass ein einziges Modul beide Signalarten bedienen kann, ohne dass für jede Art ein eigenes Modul nötig ist.Das Modul bietet Störfestigkeit gegen HF-Einstrahlung entsprechend IEC 61000-4-3, ±4 kV ESD-Kontaktschutz an jeder Klemme sowie eine Modulisolation. Eine Antwortzeit von 25 µs pro Kanal unterstützt schnelle Ausgangsaktualisierungen, und die Rücklesegenauigkeit von ±1 % des Messbereichsendwerts (FSR) ermöglicht die Überprüfung der Ausgangswerte.Geeignet für I/O-Aufgaben in der Gebäude-, Fabrik- und MaschinenautomationTeil der I-8K/I-87K High-Profile-SerieAnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnoseTesteinrichtungen

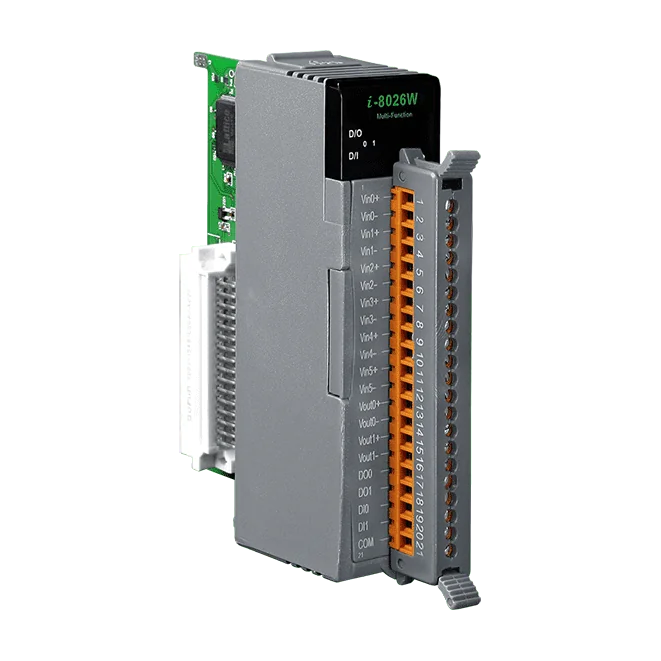

Das I-8026W-G (Bestellcode I-8026W-G CR) vereint sechs analoge Eingänge, zwei analoge Ausgänge, zwei digitale Eingänge und zwei digitale Ausgänge in einem einzigen Modul der I-8K/I-87K-Serie. Es eignet sich für Ingenieure, die verschiedene Signaltypen auf einer High-Profile-Einheit benötigen, statt mehrerer separater Karten.Jeder analoge Eingang lässt sich individuell auf seinen eigenen Bereich konfigurieren, von ±10 VDC bis ±1,25 VDC oder ±20 mA, und die Umschaltung zwischen Spannungs- und Strombetrieb erfolgt per Jumper. Die analogen Ausgänge bieten eine Auflösung von 12 Bit in den Bereichen ±10 VDC, ±5 VDC, 0 ~ 10 VDC, 0 ~ 5 VDC und 0 ~ 20 mA. Jeder analoge Eingang verträgt Überspannungen bis 240 Vrms.Die digitalen Eingänge sind Nasskontakt-Eingänge vom Typ Sink/Source mit einem EIN-Pegel von +10 ~ 30 VDC. Die digitalen Ausgänge sind galvanisch getrennte Open-Collector-Senken mit einer Nennbelastung von +5 ~ +30 VDC bei 100 mA pro Kanal, mit Überlast- und Kurzschlussschutz. Die Modul-interne Isolation beträgt 2500 VDC.AnwendungenIndustrielle AutomatisierungIndustriemaschinenGebäudeautomationLebensmittel- und GetränkeanlagenHalbleiterfertigungSteuerungssysteme

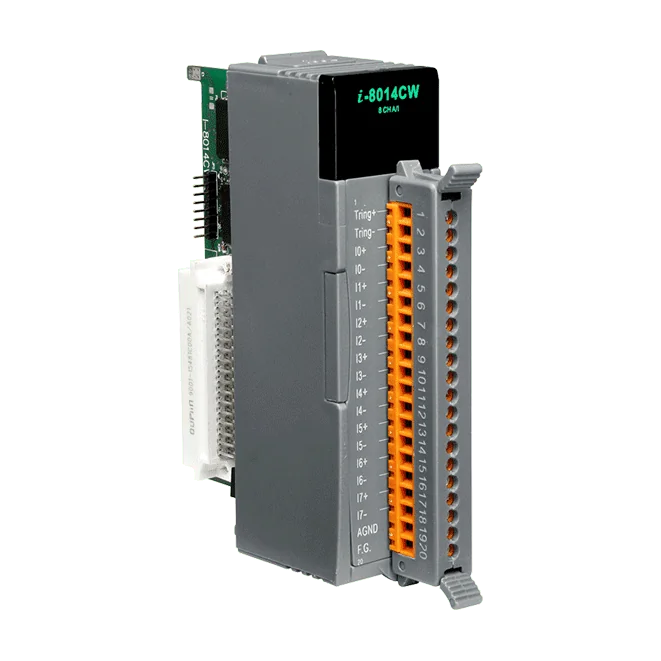

Das I-8014CW-G CR ist ein Analogeingangsmodul für Ingenieure, die eine schnelle und präzise Strommessung über acht differenzielle Kanäle benötigen. Jeder Kanal wird mit 16 Bit Auflösung abgetastet, im Einzelkanal-Pacer-Modus werden 250 kS/s erreicht. Der Eingangsbereich beträgt ±20 mA, die Modul-interne Trennung 2500 VDC.Die Magic-Scan-Funktion ermöglicht es, einzelne Kanäle mit unterschiedlichen Eingangsbereichen abzutasten und dabei bei Einzelkanal-Scans die Abtastrate von 250 kS/s beizubehalten. Sie kann als Standard-Scan oder als Virtual-Sample-and-Hold-Funktion betrieben werden, die auf vielen Analogkarten eine kostengünstigere Alternative zu einem hardwareseitigen Sample-and-Hold darstellt.Ein onboard FIFO-Puffer mit 4 K Samples speichert die Wandlungsergebnisse. Überschreitet die Sample-Anzahl einen vorab definierten FIFO-Füllstand, wird der Host per Interrupt benachrichtigt. In Verbindung mit dem Post-Trigger-Modus für externe Trigger und einem internen oder externen Trigger-Start eignet sich das Modul für schnelle und zeitkritische Erfassungsaufgaben wie die Schwingungsanalyse.AnwendungenHochgeschwindigkeits-DatenerfassungssystemeSchwingungsanalyse
