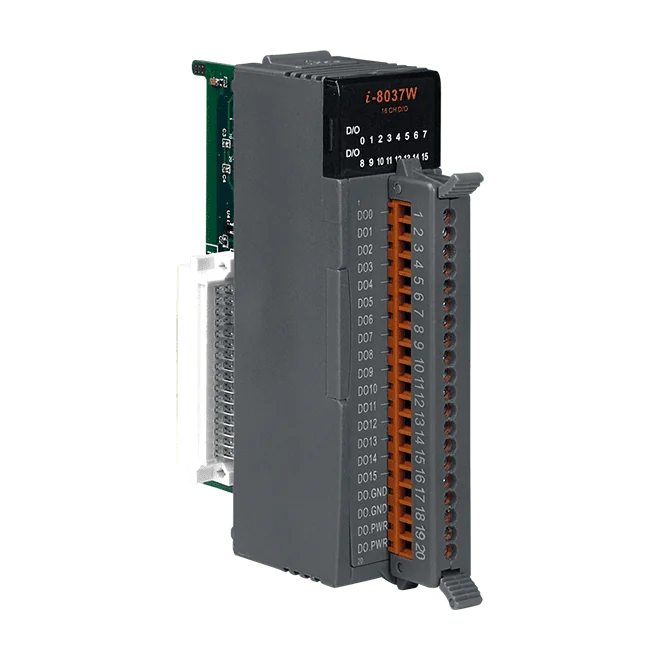

I-8037W-G Isolierte Digitalausgangsmodul, 16-Kanal Source (PNP) 5~30 VDC
16-kanaliges isoliertes Digitalausgangsmodul vom Source-Typ (PNP) mit 5~30 VDC Lastbereich, 100 mA pro Kanal und Kurzschlussschutz.
- 16 isolierte digitale Ausgangskanäle, Source-Typ (PNP)
- Lastspannung +5 ~ +30 VDC mit 100 mA pro Kanal
- Kurzschlussschutz bei Source-Typ-Ausgängen
- Konfigurierbare Einschalt- und Sicherheitswerte der digitalen Ausgänge
- 3750 VDC Isolation innerhalb des Moduls
- ±4 kV ESD-Schutz (IEC 61000-4-2) an jeder Klemme
130,00 € pro Stück
| 1-9 Stück | 130,00 € | |
|---|---|---|
| 10-30 Stück | 126,00 € | −3 % |
| ab 31 Stück | 123,00 € | −5 % |
Produktinformationen "I-8037W-G Isolierte Digitalausgangsmodul, 16-Kanal Source (PNP) 5~30 VDC"
I-8037W-G ist ein 16-kanaliges Digitalausgangsmodul für PAC-I/O-Systeme. Jeder Kanal ist optisch isoliert und arbeitet als Source-Ausgang (PNP), schaltet also die Plusseite der Last. Jeder Kanal kann bei einer Lastspannung von +5 ~ +30 VDC bis zu 100 mA treiben.
Die Ausgänge sind kurzschlussgeschützt, und Einschalt- sowie Sicherheitswerte der digitalen Ausgänge sind konfigurierbar, sodass die Feldseite beim Hochfahren oder im Fehlerfall in einen definierten Zustand gebracht werden kann. Das Modul bietet 3750 VDC Isolation innerhalb des Moduls und ±4 kV ESD-Schutz an jeder Klemme, was es für elektrisch störbehaftete Industrieschaltschränke geeignet macht.
Die Variante G in diesem Bestellcode wird laut Produktdaten als RoHS-konform geliefert. Statusleuchten zeigen Versorgung und Kommunikation an, dazu eine Anzeige für jeden der 16 I/O-Kanäle.
Anwendungen
- Industrieautomation
- Industriemaschinen
- Gebäudeautomation
- Lebensmittel und Getränke
- Halbleiterfertigung
- Steuerungssysteme
| Product type: | Digital output module |
|---|---|
| Digital outputs: | 16 |
| Isolation: | 3750 VDC |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| Isolation | |
|---|---|
| Isolation zwischen Modulen | 3750 VDC |
| EMS-Schutz | |
| ESD (IEC 61000-4-2) | ± 4 kV Kontakt für jeden Anschluss |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation 16 x E/A |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | Isolierter Open-Collector |
| Senke/Quelle (NPN/PNP) | Quelle |
| Lastspannung | +5 ~ +30 VDC |
| Laststrom | 100 mA/Kanal |
| Leistung | |
| Leistungsaufnahme | 0,9 W max. |
| Mechanisch | |
| Abmessungen (mm) | 30 x 102 x 115 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
