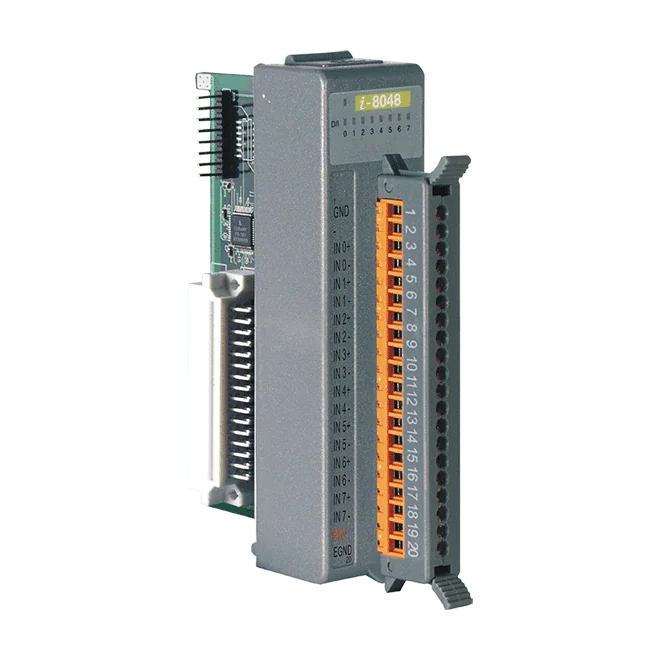

I-8048-G CR 8-Kanal-Digitaleingangsmodul mit Interrupts, Trocken-/Nasskontakt
8-Kanal-Digitaleingangsmodul mit programmierbaren steigenden/fallenden Flanken-Interrupts und Trocken- oder Nasskontakt-Verdrahtung. Graue Ausführung des I-8048 für die Flachbauserie I-8K/I-87K.
- 8 Digitaleingangskanäle mit Interrupt-Fähigkeit pro Kanal
- Interrupt-Auslösung auf steigende oder fallende Flanke, für jeden Kanal programmierbar
- Maximale Interrupt-Frequenz von 10 kHz
- Trocken- und Nasskontakteingang über die Verdrahtung wählbar
- Optokoppler-Isolation mit ±4 kV ESD-Schutz an jedem Anschluss
- 3750 VDC modulinterne Isolation
109,00 € pro Stück
| 1-9 Stück | 109,00 € | |
|---|---|---|
| 10-30 Stück | 106,00 € | −3 % |
| ab 31 Stück | 104,00 € | −5 % |
Produktinformationen "I-8048-G CR 8-Kanal-Digitaleingangsmodul mit Interrupts, Trocken-/Nasskontakt"
Das I-8048-G CR ist ein 8-Kanal-Digitaleingangsmodul für die Flachbauserie I-8K/I-87K. Jeder Kanal erkennt Trocken- oder Nasskontakte; der Signaltyp wird über die Verdrahtung gewählt, sodass ein Modul eine Reihe von Schalter- und Sensorbeschaltungen abdecken kann, ohne die Feldseite neu auslegen zu müssen.
Jeder Kanal unterstützt programmierbare steigende oder fallende Flanken-Interrupts mit einer maximalen Interrupt-Frequenz von 10 kHz. So lassen sich schnelle Zustandswechsel an bestimmten Eingängen erfassen, ohne zyklisch abzufragen. Jeder Eingang ist optisch isoliert und pro Anschluss mit ±4 kV ESD geschützt, während eine Modulinterne Isolation von 3750 VDC die Eingangsschaltkreise trennt.
Diese Variante ist das nicht isolierte DI-Modell im grauen Gehäuse. Der EIN-Pegel liegt bei +2 ~ +5 VDC, der AUS-Pegel bei 0 ~ +0,8 VDC. Das Modul nimmt maximal 1,75 W auf und ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt.
Anwendungen
- Überwachung des Schaltzustands von Trocken- und Nasskontakten in der industriellen Steuerungstechnik
- Ereigniserfassung an Digitaleingängen, bei denen das Flankenzeitverhalten relevant ist
- Erweiterung der Digitaleingänge innerhalb von Flachbau-Remote-I/O-Systemen der Serien I-8K/I-87K
| Product type: | Digital input module |
|---|---|
| Digital inputs: | 8 |
| Isolation: | 3750 VDC intra-module |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| Isolation | |
|---|---|
| Isolation zwischen Modulen | 3750 VDC |
| EMS-Schutz | |
| ESD (IEC 61000-4-2) | ± 4 kV Kontakt für jeden Anschluss |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation 8 x E/A |
| Digitaleingang | |
| Kanäle | 8 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | Isoliert: +4 ~ +30 VDC Nicht isoliert: +2 ~ +5 VDC |
| Spannungspegel AUS | Isoliert: 0 ~ +1 VDC Nicht isoliert: 0 ~ +0,8 VDC |
| Interrupts | Ja. Auslösetyp: steigende/fallende Flanke pro Kanal programmierbar. Max. Interrupt-Frequenz: 10 kHz max. |
| Eingangsimpedanz | 2.4 kΩ, 0.5 W |
| Leistung | |
| Leistungsaufnahme | 1,75 W max. |
| Mechanisch | |
| Abmessungen (mm) | 31 x 116 x 88 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
