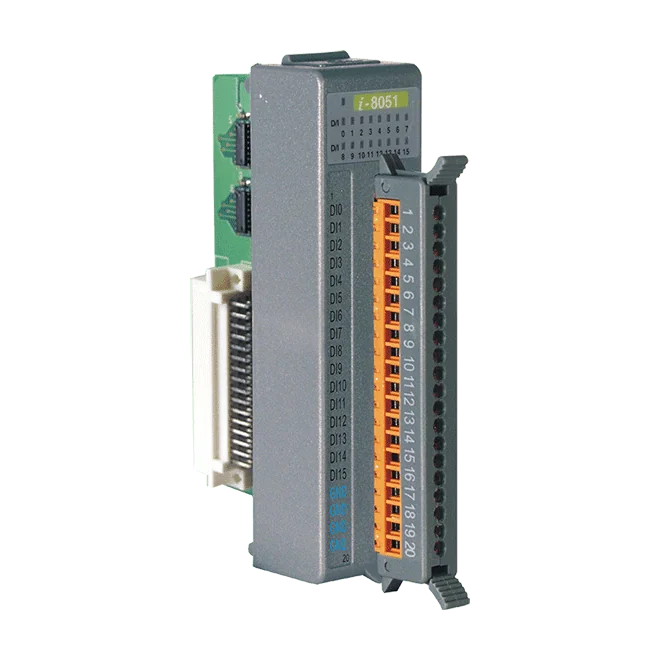

I-8051-G 16-Kanal nicht isoliertes digitales Eingangsmodul, Trockenkontakt

Das I-8051 CR ist ein digitales Eingangsmodul mit 16 Kanälen zum Auslesen potentialfreier Schaltkontakte über große Leitungslängen. Jeder Kanal wird durch Verbindung mit GND (EIN) oder durch offene Beschaltung (AUS) erfasst. Damit eignet es sich für einfache Überwachung von Schaltern, Relais und Tastern in Schaltschrank- und Maschinenverdrahtung.Alle 16 Kanäle sind nicht isoliert, und jede Klemme verfügt über einen Kontakt-ESD-Schutz von ±4 kV nach IEC 61000-4-2. Eine Status-LED für jeden Eingang sowie eine LED für Versorgung und Kommunikation erleichtern die Prüfung der Feldverdrahtung und des Kanalzustands bei Inbetriebnahme und Fehlersuche.Diese Variante ist die Version mit blauer Abdeckung. Das I-8051-G wird in derselben Serie als ähnliches Modell geführt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

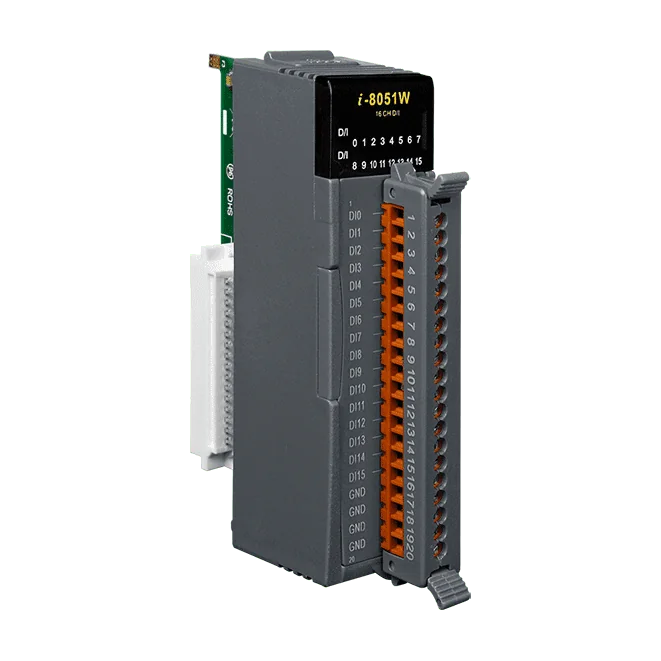

I-8051W-G CR ist ein 16-Kanal-Digitaleingangsmodul aus der I/O-Serie I-8K/I-87K High Profile PAC und dient zum Auslesen von Trockenkontaktsignalen. Jeder Kanal erkennt einen geschlossenen Kontakt gegen GND als EIN und einen offenen Kontakt als AUS. Das eignet sich für Schalter, Relais und Taster, die am Modul angeschlossen sind.Jede Klemme verfügt über einen Kontakt-ESD-Schutz von ±4 kV, sodass die Eingänge elektrostatischen Entladungen bei Installation und Service standhalten. Sechzehn LED-Anzeigen zeigen den Zustand der digitalen Eingangskanäle, sodass Störungen und Signaländerungen vor Ort auf einen Blick geprüft werden können.Das Modul nimmt maximal 1,1 W auf und arbeitet im Temperaturbereich von -25 bis +75 °C. Die Lagertemperatur beträgt -30 bis +85 °C, die relative Luftfeuchtigkeit 5 bis 95 % (nicht kondensierend). Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das I-8050W-G CR bietet 16 universelle digitale Kanäle, von denen jeder programmierbar als digitaler Eingang oder digitaler Ausgang betrieben werden kann. Damit eignet es sich besonders dort, wo sich die I/O-Konfiguration ändern kann oder zum Zeitpunkt der Konstruktion noch nicht festgelegt ist.Jeder Kanal ist optoentkoppelt. Die Eingänge sind senkend (Sink-Typ) mit einem EIN-Pegel von +10 ~ +30 VDC, die Ausgänge sind isolierte Open-Collector-Senkentreiber für eine Lastspannung von +5 ~ +30 VDC und 100 mA pro Kanal mit Kurzschlussschutz. Für die Ausgänge lassen sich Einschaltwert und Sicherheitswert konfigurieren.16 Kanäle, jeweils programmierbar als Eingang oder AusgangStandardmäßig 3750 VDC Isolation innerhalb des Moduls±4 kV ESD-Schutz an jeder KlemmeCE-, FCC-, RoHS- und WEEE-konform gelistetAnwendungenAnbindung von senkenden Feldschaltern und Sensoren an eine SteuerungSchalten von Lasten bis 100 mA pro Kanal mit Open-Collector-Ausgängen in Industrieschaltschränken

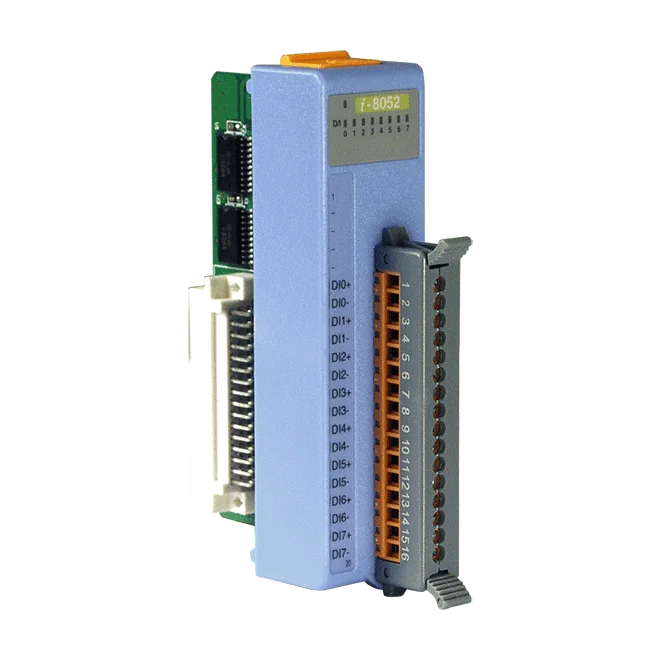

Das I-8052 CR ist eine 8-Kanal-Digitaleingangsbaugruppe zur Überwachung von Nassschalter-Signalen in industriellen Steuerungssystemen. Jeder der acht differenziellen Kanäle ist vollständig unabhängig, und die Optokoppler-Isolation von 2 kV zwischen den Kanälen hält die Eingänge galvanisch voneinander getrennt.Der Eingangstyp wird über die Verdrahtung gewählt, sodass dieselbe Baugruppe je nach Feldgeräten als Sink- oder Source-Typ eingerichtet werden kann. Der EIN-Pegel beträgt +3,5 ~ +30 VDC, der AUS-Pegel maximal +1 VDC. Acht I/O-LEDs zeigen den Zustand jedes Eingangs an, eine weitere LED signalisiert Versorgung und Kommunikation.Mit ±4 kV ESD-Schutz an jeder Anschlussklemme, einer maximalen Leistungsaufnahme von 0,3 W und einem Betriebsbereich von -25 ~ +75 °C eignet sich die Baugruppe für die Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung, Ferndiagnose und Prüfeinrichtungen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
