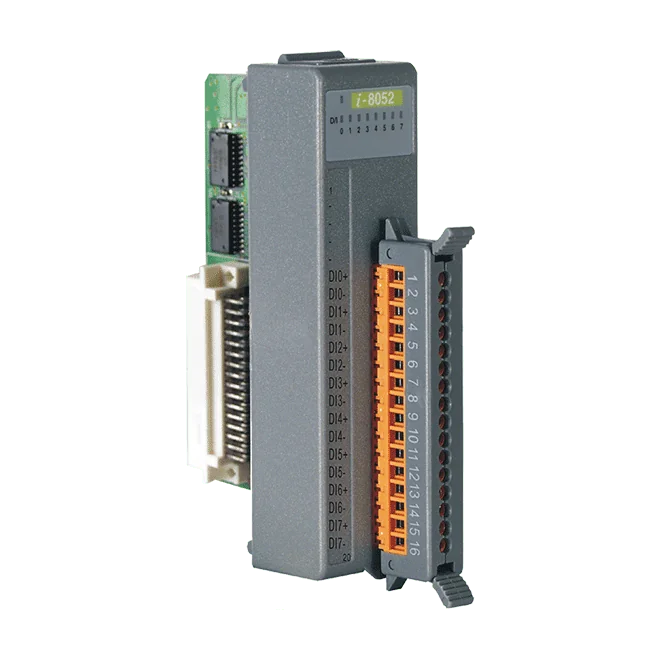

I-8052-G 8-Kanal-Digitaleingangsmodul, isoliert, Nassschalter-Eingänge, graues Gehäuse
8-Kanal-Digitaleingangsmodul, differenziell und isoliert, mit 2 kV Kanal-zu-Kanal-Isolation, wahlweise Sink- oder Source-Verdrahtung und 10~30 VDC Nassschalter-Eingängen.
- Acht vollständig unabhängige differenzielle digitale Eingangskanäle
- 2 kV Kanal-zu-Kanal-Optokoppler-Isolation, 5000 VDC Isolation innerhalb des Moduls
- Sink- oder Source-Eingang, durch die Verdrahtung auswählbar
- Nassschalter-Eingang mit EIN-Pegel +3,5 ~ +30 VDC und AUS-Pegel max. +1 VDC
- Acht LED-Anzeigen zur Überwachung des Status der Eingangskanäle
- ±4 kV ESD-Schutz an jeder Klemme (IEC 61000-4-2)
77,00 € pro Stück
| 1-9 Stück | 77,00 € | |
|---|---|---|
| 10-30 Stück | 74,00 € | −4 % |
| ab 31 Stück | 73,00 € | −5 % |
Produktinformationen "I-8052-G 8-Kanal-Digitaleingangsmodul, isoliert, Nassschalter-Eingänge, graues Gehäuse"
Acht unabhängige isolierte Eingänge für Nassschalter-Signale. Das I-8052-G CR bietet acht differenzielle digitale Eingangskanäle, die jeweils durch Optokoppler-Isolation mit 2 kV Kanal-zu-Kanal-Isolation voneinander getrennt sind. Die Isolation zwischen Modul und Feldseite verhindert, dass störbehaftete oder unterschiedliche Massepotentiale die Steuerung erreichen.
Jeder Kanal kann als Sink- oder Source-Eingang verdrahtet werden, sodass ein Modul beide gängigen Eingangsbeschaltungen ohne Hardwareänderung unterstützt. Acht LED-Anzeigen zeigen den Zustand jedes Eingangs und vereinfachen so die Inbetriebnahme und Fehlersuche im Schaltschrank. Der Eingang akzeptert EIN-Pegel von +3,5 bis +30 VDC, der AUS-Pegel beträgt maximal +1 VDC.
Das Modul mit grauem Gehäuse gehört zur Low-Profile-Serie I-8K/I-87K und ist für die Überwachung von Schaltern, Kontakten und ähnlichen Signalen in der Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung, Diagnose und Prüfeinrichtungen vorgesehen.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Digital input module |
|---|---|
| Digital inputs: | 8 |
| Isolation: | 2 kV channel-to-channel |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| Isolation | |
|---|---|
| Isolation zwischen Modulen | 5000 VDC |
| EMS-Schutz | |
| ESD (IEC 61000-4-2) | ± 4 kV Kontakt für jeden Anschluss |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation 8 x E/A |
| Digitaleingang | |
| Kanäle | 8 differenziell |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | +3,5 ~ +30 VDC |
| Spannungspegel AUS | +1 VDC max. |
| Eingangsimpedanz | 3 kΩ, 0.25W |
| Leistung | |
| Leistungsaufnahme | 0,3 W max. |
| Mechanisch | |
| Abmessungen (mm) | 31 x 116 x 88 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
