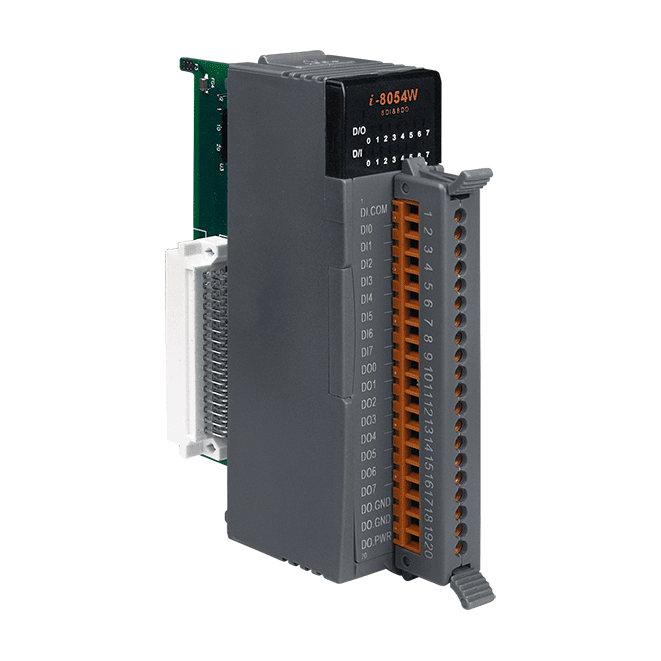

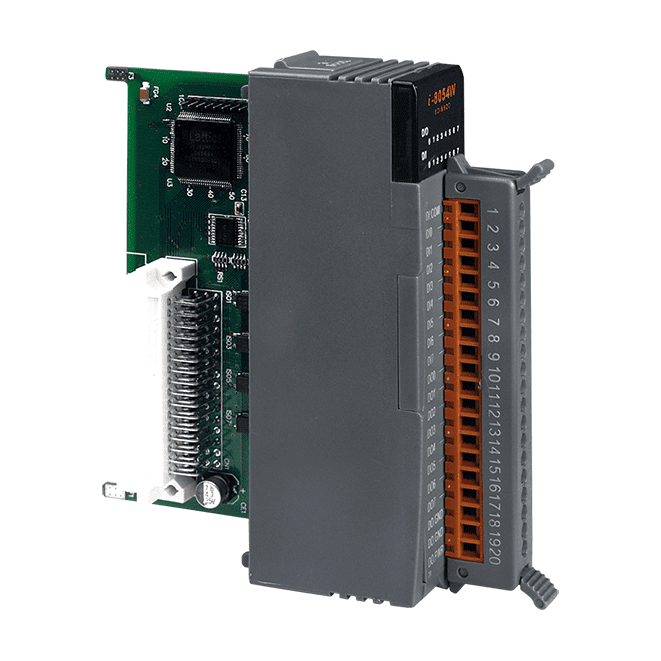

I-8054W-G 8-Kanal-Isoliertes-DI- und 8-Kanal-Isoliertes-Sink-DO-Modul
8-Kanal-Modul mit isolierten digitalen Eingängen und 8-Kanal-Modul mit isolierten Sink-(NPN)-Open-Collector-Ausgängen für I-8K/I-87K-PAC-Systeme, mit Überlast- und Kurzschlussschutz an den Ausgängen.
- 8 isolierte digitale Eingänge und 8 isolierte digitale Ausgänge in einem Modul
- Sink-(NPN)-Open-Collector-Ausgänge mit 700 mA Nennstrom pro Kanal, 5 bis 50 VDC Lastspannung
- Überlast-, Kurzschluss- und Überstromschutz an den digitalen Ausgangskanälen
- Serienmäßig 3750 VDC Isolation zwischen den Kanälen und 4 kV ESD-Schutz an jeder Klemme
- 16 LED-Anzeigen für den I/O-Status sowie eine Anzeige für Spannungsversorgung und Kommunikation
- Konfigurierbare Einschaltwerte und sichere Werte für die digitalen Ausgänge
104,00 € pro Stück
| 1-9 Stück | 104,00 € | |
|---|---|---|
| 10-30 Stück | 101,00 € | −3 % |
| ab 31 Stück | 99,00 € | −5 % |
Produktinformationen "I-8054W-G 8-Kanal-Isoliertes-DI- und 8-Kanal-Isoliertes-Sink-DO-Modul"
Das I-8054W-G bietet in einem einzigen Modul acht isolierte digitale Eingangskanäle und acht isolierte digitale Ausgangskanäle. Die Ausgänge sind als Sink-Typ (NPN) ausgeführte Open-Collector-Stufen mit 700 mA pro Kanal und Lastspannungen von +5 bis +50 VDC; sie verfügen über Überlast- und Kurzschlussschutz. Es eignet sich für Ingenieure, die Feldlasten aus einem kompakten I/O-Modul im I-8K/I-87K (High Profile) PAC-I/O-Programm schalten möchten.
Jeder I/O-Kanal wird durch eine eigene LED überwacht, sodass 16 I/O-Anzeigen zusammen mit einer Anzeige für Spannungsversorgung und Kommunikation vorhanden sind. Einschaltverhalten und sichere Ausgangswerte sind konfigurierbar, was hilft, das Verhalten des Moduls beim Systemstart oder bei Kommunikationsverlust festzulegen. Eine Isolation zwischen den Kanälen von 3750 VDC sowie ein ESD-Schutz von 4 kV an jeder Klemme sind serienmäßig enthalten.
Typische Einsatzbereiche sind Gebäudeautomation, Fabrik- und Maschinenautomation, Prüfeinrichtungen sowie Fernwartung und Ferndiagnose. Das Modul ist RoHS-konform und trägt die Kennzeichnungen CE, UKCA, FCC und WEEE.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Digital I/O Module |
|---|---|
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Isolation: | 3750 VDC |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| Isolation | |
|---|---|
| Isolation zwischen Modulen | 3750 VDC |
| EMS-Schutz | |
| ESD (IEC 61000-4-2) | ± 4 kV Kontakt für jeden Anschluss |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation 16 x E/A |
| Digitaleingang | |
| Kanäle | 8 |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | +10 ~ +50 VDC |
| Spannungspegel AUS | +4 VDC max. |
| Eingangsimpedanz | 10 kΩ, 0.5 W |
| Digitalausgang | |
| Kanäle | 8 |
| Typ | Isolierter Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +5 VDC ~ +50 VDC |
| Laststrom | 700 mA/Kanal |
| Leistung | |
| Leistungsaufnahme | 0,55 W max. |
| Mechanisch | |
| Abmessungen (mm) | 30 x 102 x 115 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +85 °C |
| Feuchtigkeit | 5 ~ 95 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
