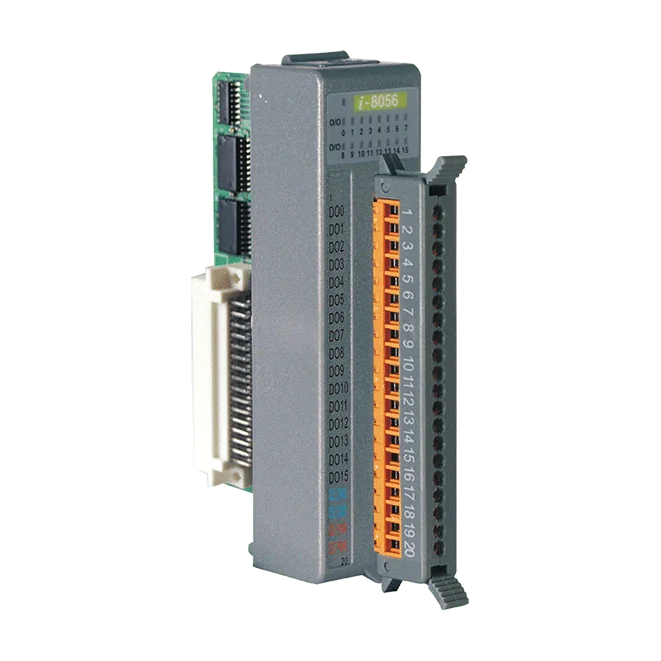

I-8056-G Digitalausgangsmodul, 16-Kanal Sink (NPN), nicht isoliert
Nicht isoliertes digitales 16-Kanal-Ausgangsmodul vom Typ Sink mit 16 Status-LEDs, Lastspannung 5~30 VDC, 100 mA je Kanal und 4 kV ESD-Schutz an den DO-Kanälen.
- 16 nicht isolierte digitale Ausgangskanäle in einem Modul
- Ausgänge vom Typ Sink (NPN) mit offenem Kollektor, Lastspannung +5 VDC ~ +30 VDC
- 100 mA Laststrom je Kanal
- 16 I/O-LEDs plus eine LED für Spannungsversorgung und Kommunikation zur Statusüberwachung
- 4 kV ESD-Schutz (IEC 61000-4-2, Kontaktentladung) an jeder Klemme
- Variante mit grauem Gehäuse (-G) der Low-Profile-Serie I-8K/I-87K
83,00 € pro Stück
| 1-9 Stück | 83,00 € | |
|---|---|---|
| 10-30 Stück | 81,00 € | −2 % |
| ab 31 Stück | 79,00 € | −5 % |
Produktinformationen "I-8056-G Digitalausgangsmodul, 16-Kanal Sink (NPN), nicht isoliert"
Das I-8056-G CR ist ein digitales 16-Kanal-Ausgangsmodul aus der Low-Profile-Serie I-8K/I-87K und eignet sich zum Schalten von Lasten mit 5~30 VDC, angesteuert von einer SPS oder einem Remote-I/O-System. Jeder Kanal ist ein Ausgang vom Typ Sink (NPN) mit offenem Kollektor und einer Nennbelastbarkeit von 100 mA, das Modul zieht die Last also bei aktivem Kanal nach Masse.
Ingenieure, die die grau gehäuste Variante wählen, erhalten dieselben 16 nicht isolierten Ausgänge, mit einer LED je Ausgangskanal sowie einer LED für Spannungsversorgung und Kommunikation. So lässt sich der Kanalzustand bei der Inbetriebnahme und der Fehlersuche direkt am Modul prüfen. Die DO-Kanäle verfügen serienmäßig über einen ESD-Schutz von 4 kV (IEC 61000-4-2, Kontaktentladung) an jeder Klemme.
Das Modul nimmt maximal 0,9 W auf und ist für einen Betriebstemperaturbereich von -25 ~ +75 °C spezifiziert, der Lagertemperaturbereich liegt bei -40 ~ +85 °C. Die kompakten Abmessungen von 31 x 116 x 88 mm (B x L x H) eignen sich gut für dicht bestückte Schaltschränke.
Anwendungen
- Schalten von Lasten mit 5~30 VDC über SPS- oder Remote-I/O-Systeme
- Schaltschränke mit der Low-Profile-Serie I-8K/I-87K
| Product type: | Digital output module |
|---|---|
| Digital outputs: | 16 |
| Isolation: | Nicht isoliert |
| Operating temperature: | -25 ~ +75 °C |
| Housing: | Gray cover |
Technische Daten
| EMS-Schutz | |
|---|---|
| ESD (IEC 61000-4-2) | ± 4 kV Kontakt für jeden Anschluss |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation 16 x E/A |
| Digitalausgang | |
| Kanäle | 16 nicht isolierte Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +5 VDC ~ +30 VDC |
| Laststrom | 100 mA/Kanal |
| Leistung | |
| Leistungsaufnahme | 0,9 W max. |
| Mechanisch | |
| Abmessungen (mm) | 31 x 116 x 88 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
