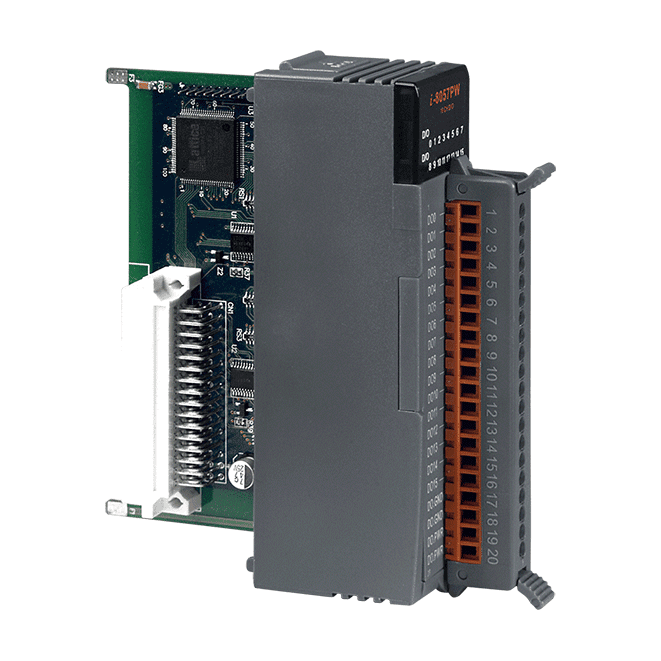

I-8057PW-G 16-Kanal isoliertes Sink-Digitalausgangsmodul mit Eigenschutz

Das I-8057W-G ist ein 16-Kanal-Digitalausgangsmodul aus der High-Profile-Serie I-8K/I-87K. Jeder Kanal verfügt über eine Optokoppler-Isolation und einen Open-Collector-Ausgang vom Typ Sink (NPN), sodass externe Lasten mit +5 VDC bis +30 VDC und bis zu 100 mA pro Kanal angesteuert werden können.Ingenieure setzen dieses Modul typischerweise ein, wenn mehrere Lasten im Schaltschrank zuverlässig und potenzialgetrennt geschaltet werden müssen. Jeder Kanal besitzt eine eigene LED, sodass sich die Ausgangszustände bei der Inbetriebnahme und der Fehlersuche auf einen Blick prüfen lassen. Die Isolationsspannung von 3750 VDC innerhalb des Moduls und der ESD-Schutz von ±4 kV an jeder Klemme schützen das übrige System vor elektrischen Störungen.Das Modul ist CE-, FCC-, RoHS- und WEEE-zertifiziert. Seine maximale Leistungsaufnahme beträgt 0,9 W, und es ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt. Damit eignet es sich für die Gebäude-, Fabrik- und Maschinenautomation sowie für Fernwartung, Ferndiagnose und Prüfeinrichtungen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

I-8057 CR ist ein 16-kanaliges digitales Ausgangsmodul aus der Low-Profile-Serie I-8K/I-87K, geeignet zum Schalten von Feldlasten in Automatisierungs- und Steuerungsschränken. Jeder Kanal verwendet einen optokoppler-isolierten Open-Collector-Ausgang in Sink-Konfiguration (NPN) mit einem Lastspannungsbereich von +5 VDC bis +30 VDC und bis zu 100 mA pro Kanal.Ingenieure wählen dieses Modul, wenn sie eine galvanische Trennung zwischen der Steuerseite und der Feldverdrahtung benötigen. Es bietet 3750 VDC Isolation innerhalb des Moduls sowie ±4 kV ESD-Schutz an jeder Klemme. Eine LED-Anzeige für jeden Ausgang erleichtert die Inbetriebnahme und Fehlersuche.Die Variante mit blauer Abdeckung (CR) ist die durch diese Bestellnummer gekennzeichnete Version. Ihr Gehäuse mit 31 x 116 x 88 mm (B x L x H) nimmt maximal 0,9 W auf und arbeitet im Temperaturbereich von -25 bis +75 °C, die Lagerung ist für -40 bis +85 °C spezifiziert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das I-8057-G CR bietet 16 optokopplerisolierte digitale Ausgangskanäle, die jeweils als Open-Collector mit Sink-Typ (NPN) Schaltung ausgeführt sind. Es eignet sich für Ingenieure, die Relais, Anzeigen oder andere Lasten mit 5 bis 30 VDC aus einem flachen I-8K/I-87K I/O-Stapel ansteuern möchten, wobei jeder Kanal elektrisch von den anderen Kanälen und von der Logikseite getrennt ist.Jeder Ausgang verfügt über eine eigene LED, sodass der Zustand aller 16 Kanäle auf der Frontplatte auf einen Blick abgelesen werden kann, zusammen mit einer kombinierten Anzeige für Versorgung und Kommunikation. Der integrierte Schutz umfasst eine modulinterne Isolation von 3750 VDC und einen ±4 kV ESD-Schutz an jeder Klemme, geprüft nach IEC 61000-4-2.Das Suffix -G kennzeichnet die Ausführung des I-8057-Moduls mit grauem Gehäusedeckel. Die Leistungsaufnahme beträgt maximal 0,9 W, und das Modul ist für einen Betriebsbereich von -25 bis +75 °C bei 10 bis 90 % relativer Luftfeuchtigkeit, nicht kondensierend, spezifiziert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das I-8050W-G CR bietet 16 universelle digitale Kanäle, von denen jeder programmierbar als digitaler Eingang oder digitaler Ausgang betrieben werden kann. Damit eignet es sich besonders dort, wo sich die I/O-Konfiguration ändern kann oder zum Zeitpunkt der Konstruktion noch nicht festgelegt ist.Jeder Kanal ist optoentkoppelt. Die Eingänge sind senkend (Sink-Typ) mit einem EIN-Pegel von +10 ~ +30 VDC, die Ausgänge sind isolierte Open-Collector-Senkentreiber für eine Lastspannung von +5 ~ +30 VDC und 100 mA pro Kanal mit Kurzschlussschutz. Für die Ausgänge lassen sich Einschaltwert und Sicherheitswert konfigurieren.16 Kanäle, jeweils programmierbar als Eingang oder AusgangStandardmäßig 3750 VDC Isolation innerhalb des Moduls±4 kV ESD-Schutz an jeder KlemmeCE-, FCC-, RoHS- und WEEE-konform gelistetAnwendungenAnbindung von senkenden Feldschaltern und Sensoren an eine SteuerungSchalten von Lasten bis 100 mA pro Kanal mit Open-Collector-Ausgängen in Industrieschaltschränken
