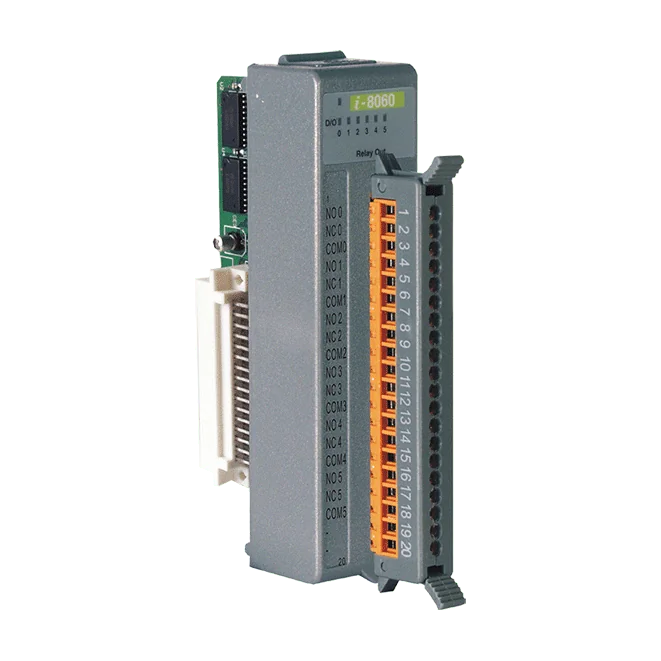

I-8060-G Relaisausgangsmodul, 6-Kanal, Form C, Leistungsrelais (graues Gehäuse)

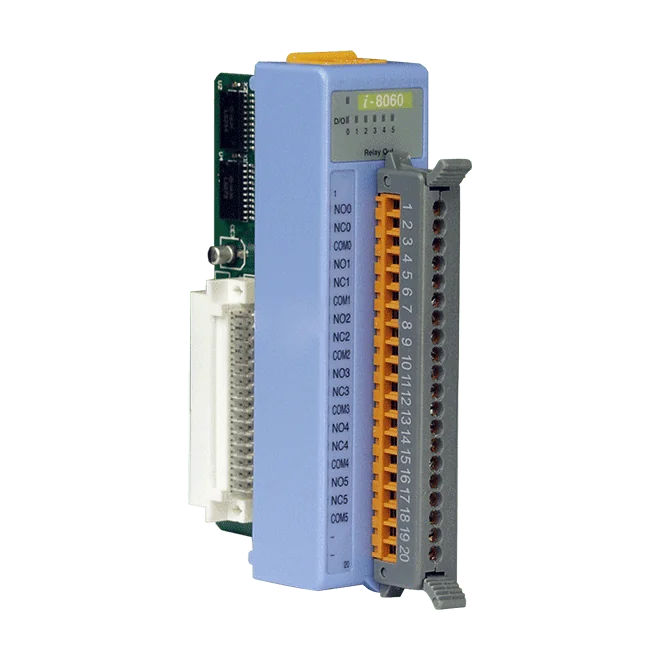

Das I-8060 CR ist ein Relaisausgangsmodul mit 6 Kanälen und Form-C-Leistungsrelais aus der niedrigbauenden I-8K/I-87K-Serie. Jeder Kanal schaltet einen eigenen Relaiskontakt, sodass das Modul höhere Lastströme direkt von einem Steuerungssystem aus ansteuern kann, ohne zusätzliche Koppelrelais für einfaches Ein- und Ausschalten.Jeder Relaiskanal verfügt über eine eigene LED-Anzeige, zusätzlich zu einer Betriebs- und Kommunikations-LED. So lässt sich der Zustand jedes Ausgangs bei der Inbetriebnahme und Fehlersuche auf einen Blick prüfen. Die Kontaktbelastbarkeit beträgt 0,5 A bei 125 VAC, 0,25 A bei 250 VAC und 2 A bei 30 VDC, die maximalen Schalt- und Rückfallzeiten betragen 10 ms bzw. 5 ms.Für elektrisch störbehaftete Schaltschränke ausgelegt, bietet das Modul an jeder Klemme einen ESD-Schutz der Kontakte von ±4 kV sowie eine Isolationsfestigkeit von 1500 Vrms zwischen Modul und Umgebung. Die blaue Abdeckung kennzeichnet die CR-Variante der I-8060-Familie.AnwendungenSchalten von Lasten in industriellen Steuerungs- und AutomatisierungssystemenRelaisausgangsbetrieb in elektrisch störbehafteten Industrieumgebungen

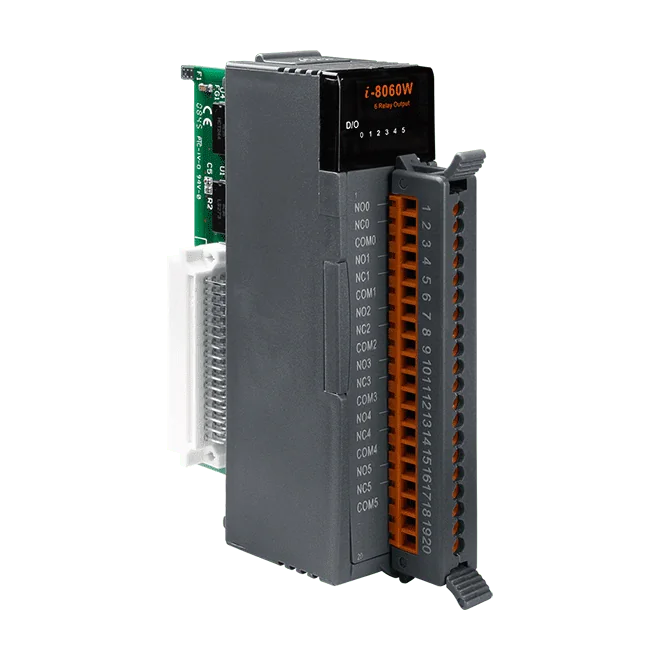

Das I-8060W-G CR ergänzt I-8K/I-87K High-Profile-PAC-Systeme um sechs Form-C-Leistungsrelaisausgänge, sodass ein Ingenieur über ein einzelnes Modul getrennte Lasten schalten kann. Jeder Kanal führt bei 23 °C eine Last von 2 A, mit Kontaktbelastbarkeiten von 0,5 A bei 125 VAC, 0,25 A bei 250 VAC und 2 A bei 30 VDC.Jeder Relaiskanal verfügt über eine eigene LED, eine weitere LED zeigt Versorgungs- und Kommunikationsstatus an, sodass der Modulzustand auf einen Blick am Schaltschrank abgelesen werden kann. Jede Klemme ist nach IEC 61000-4-2 mit ±4 kV Kontaktentladung gegen ESD geschützt, was einen zuverlässigen Betrieb in elektrisch gestörten Schaltschränken unterstützt.Die Relaisschaltzeiten sind mit maximal 10 ms für das Anziehen und maximal 5 ms für das Abfallen angegeben. Die elektrische Lebensdauer beträgt mindestens 500.000 Schaltspiele bei 30 VDC und 2 A (ohmsche Last), die mechanische Lebensdauer mindestens 100.000.000 Schaltspiele. Das Modul nimmt maximal 1 W auf und arbeitet im Bereich von -25 bis +75 °C.AnwendungenRelaisschaltung in rauen Industrieumgebungen

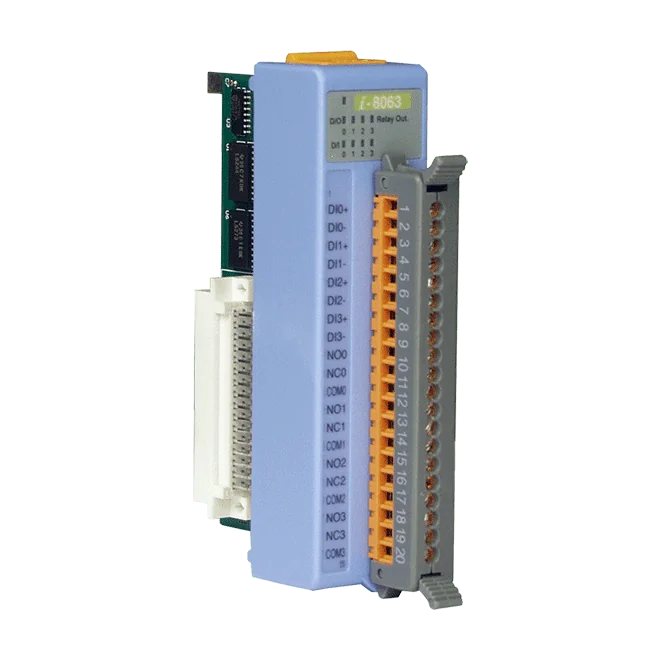

Das I-8063 CR vereint vier isolierte digitale Eingänge mit vier Form-C-Leistungsrelaisausgängen in einem kompakten Remote-I/O-Modul. Jeder Eingang lässt sich über die Verdrahtung als Sink- oder Source-Typ konfigurieren, sodass dasselbe Modul für verschiedene Feldsensoranordnungen geeignet ist.Acht LED-Anzeigen zeigen den Zustand von Spannungsversorgung und Kommunikation sowie jedes digitalen Eingangs und Relaisausgangs an. Das erleichtert die Inbetriebnahme und Fehlersuche. Das Modul bietet an jeder Klemme einen ESD-Schutz von ±4 kV und eine Isolation von 3750 VDC zwischen den Modulkreisen für hohe Störfestigkeit in rauen industriellen Umgebungen.Das Suffix CR kennzeichnet die Variante mit blauer Abdeckung. Die Relaisausgänge sind für 5 A, 250 VAC / 30 VDC ausgelegt, der Betriebstemperaturbereich beträgt -25 ~ +75 °C. Damit eignet sich das Modul zum Schalten von Lasten in Automatisierungs-, Gebäude- und Prüfeinrichtungen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

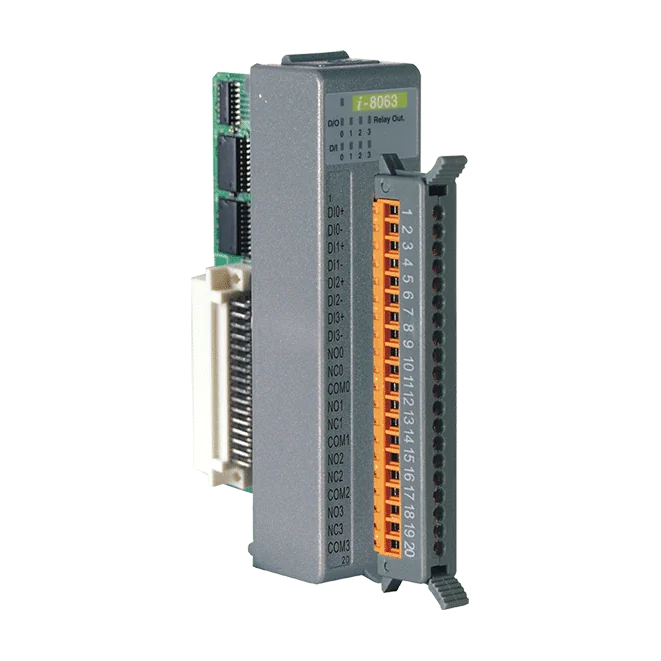

Das I-8063-G CR ist ein Flachbau-I/O-Modul, das vier isolierte Nassschalter-Digitaleingänge mit vier Form-C-Leistungsrelaisausgängen kombiniert. Es eignet sich für Ingenieure, die Feldkontakte erfassen und Lasten aus einer kompakten Einheit in Automatisierungsschaltschränken schalten müssen.Jeder Digitaleingang lässt sich über die Verdrahtung als Sink- oder Source-Eingang konfigurieren, sodass sich das Modul an unterschiedliche Feldgeräteanordnungen anpasst. Die Relaisausgänge sind für 5 A bei 250 VAC oder 30 VDC ausgelegt, und acht LEDs zeigen Versorgung, Kommunikation sowie den Zustand jedes Eingangs- und Ausgangskanals an. Jede Klemme ist bis ±4 kV ESD (IEC 61000-4-2) geschützt, und die Isolation von 3750 VDC innerhalb des Moduls unterstützt die Störfestigkeit des Moduls in rauen Umgebungen.Die durch das Suffix -G gekennzeichnete graue Variante gehört zur Flachbau-Serie I-8K/I-87K und ist für die Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung, Ferndiagnose und Prüfeinrichtungen vorgesehen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
