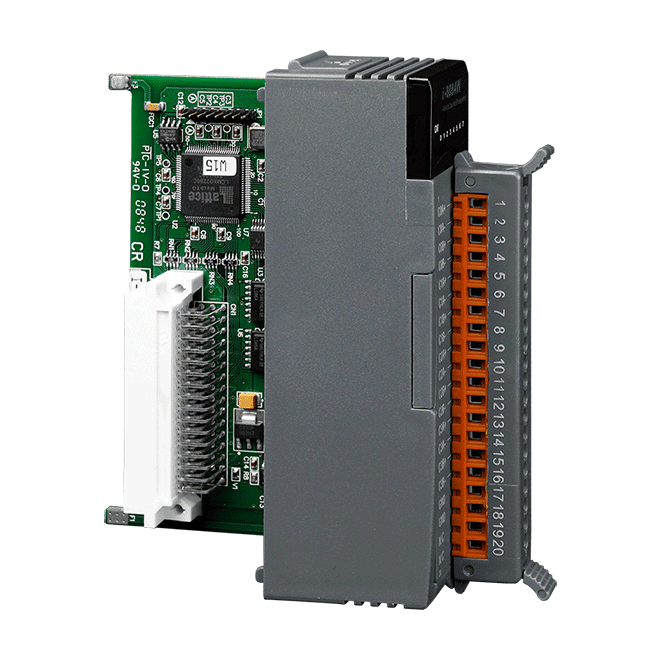

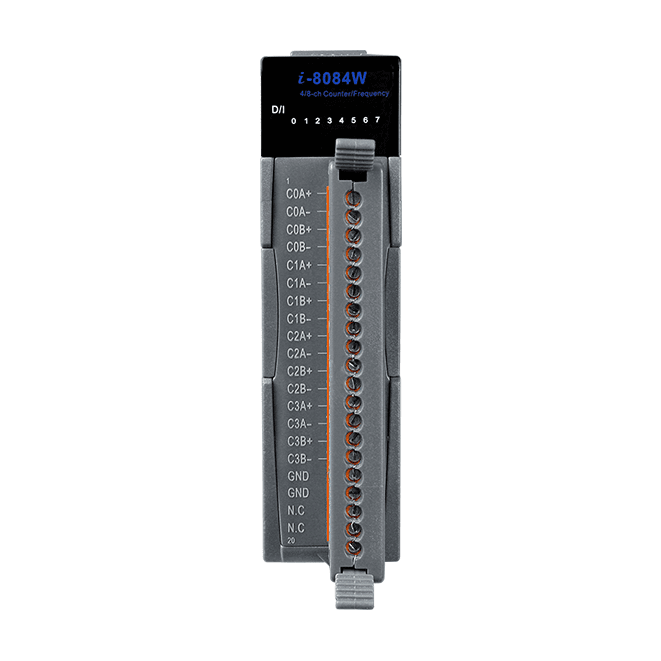

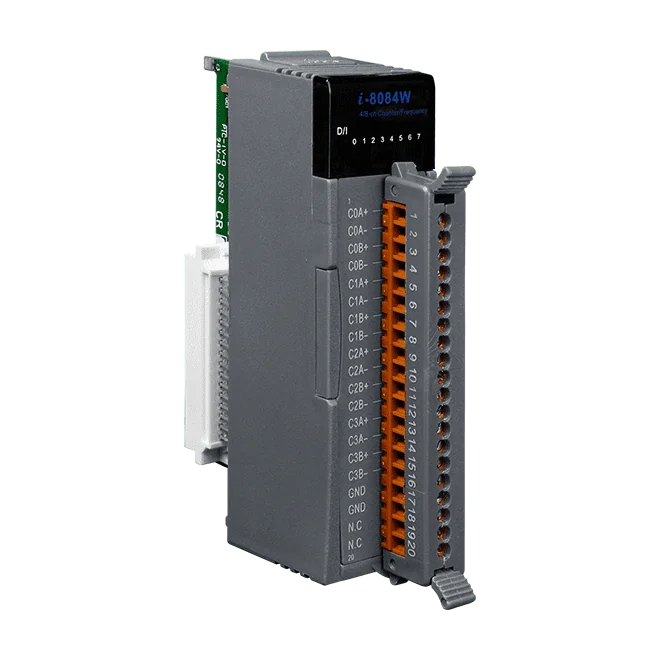

I-8084W-G Zähler-/Frequenz-/Encodereingangsmodul, 8-kanalig, isoliert

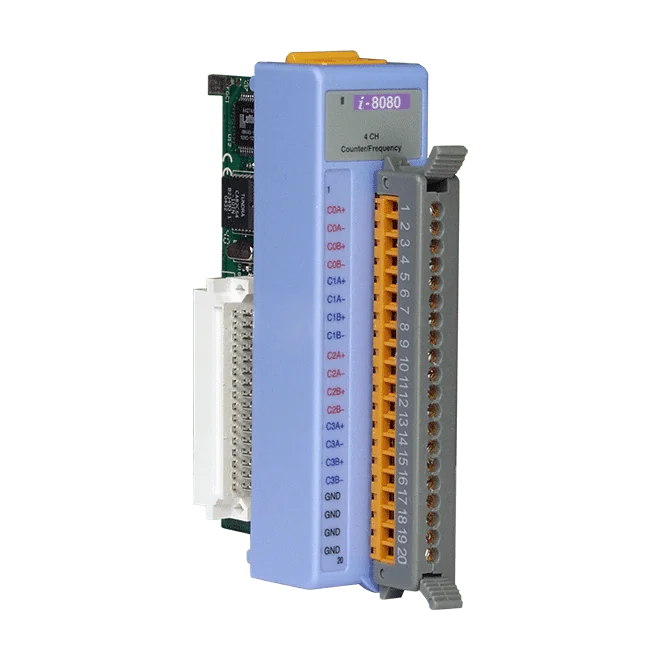

I-8080 CR ist ein Hochgeschwindigkeits-Zähler-, Frequenz- und Encodereingangsmodul aus der Low-Profile-PAC-I/O-Reihe I-8K/I-87K. Jeder Kanal kann für Vorwärtszählung, Frequenzmessung, Vorwärts-/Rückwärtszählung oder Richtungs-/Impulszählung konfiguriert werden, sodass ein Modul eine breite Palette impulsbasierter Messaufgaben abdeckt.Das Modul akzeptiert sowohl potenzialgetrennte als auch TTL-Pegel-Eingänge. Die individuelle Kanalkonfiguration und ein Tiefpassfilter, einstellbar von 1 bis 32767 µs, ermöglichen die Anpassung des Eingangs an das jeweilige Signal. Versorgungs- und Kommunikationsstatus werden über eine LED-Anzeige dargestellt.Der Bestellcode CR kennzeichnet die Version mit blauer Abdeckung des I-8080. Typische Anwendungen sind:ZählermessungFrequenzmessungEncoder-BewegungsregelungAnwendungenZählermessungFrequenzmessungEncoder-Bewegungsregelung

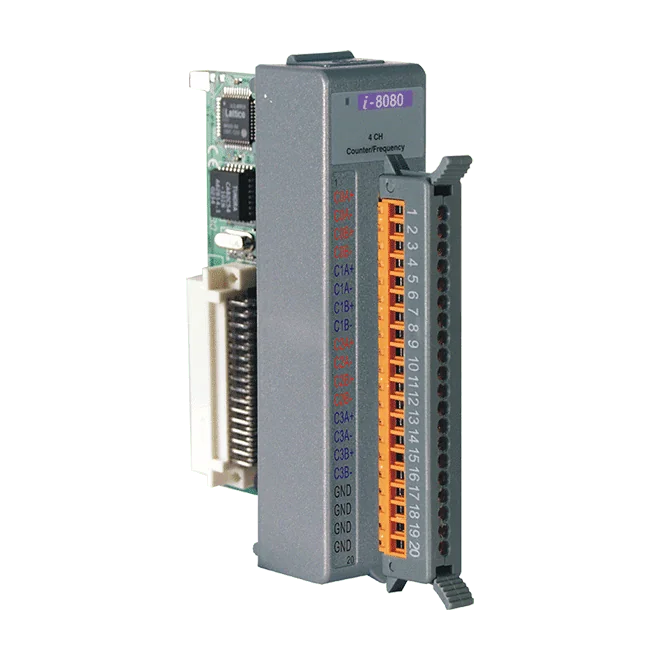

I-8080-G CR ist ein Hochgeschwindigkeits-Eingangsmodul für Zähler, Frequenz und Encoder aus der Low-Profile-Reihe I-8K/I-87K. Jeder Kanal lässt sich für Aufwärtszählung, Frequenzmessung, Auf-/Abwärtszählung oder Richtungs-/Impulszählung konfigurieren, sodass ein Modul ein breites Spektrum an Zähl- und Zeitmessaufgaben abdeckt.Das Modul verarbeitet sowohl potenzialgetrennte als auch nicht potenzialgetrennte (TTL) Eingangssignale. Ein programmierbarer Tiefpassfilter von 1 bis 32767 µs unterdrückt Störungen auf den Eingangsleitungen, und eine Strom- und Kommunikations-LED zeigt den Modulstatus auf einen Blick an.Typische Einsatzgebiete sind Zählermessung, Frequenzmessung und encoderbasierte Bewegungssteuerung. Die Variante mit grauem Gehäuse ist unter dieser Bestellnummer aufgeführt.AnwendungenZählermessungFrequenzmessungEncoder-Bewegungssteuerung

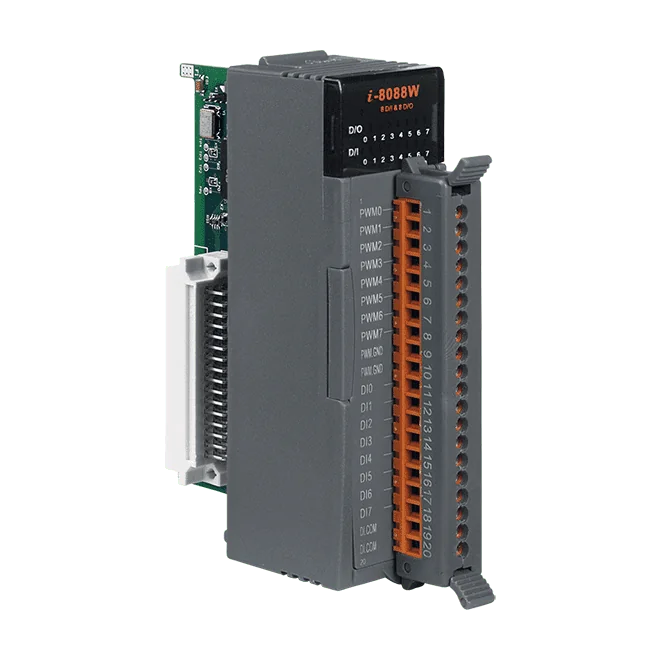

Das I-8088W-G CR ist ein PAC-I/O-Modul, das 8 Nassschalter-Digitaleingänge mit 8 PWM-Ausgängen kombiniert. Die PWM-Signale werden hardwareseitig erzeugt, sodass die Ausgänge nach der Konfiguration ohne Softwareeingriff laufen. Dies eignet sich für Steueraufgaben, die ein stabiles Tastverhältnis und eine stabile Frequenz erfordern.Jeder PWM-Kanal bietet eine Frequenz von 10 Hz ~ 500 kHz (nicht kontinuierlich) bei einem Tastverhältnis von 0,1 ~ 99,9 %. Kanäle können einzeln oder gemeinsam gestartet werden, und für den Standby-Betrieb steht ein Burst-Modus zur Verfügung. Die digitalen Eingangskanäle können entweder als einfache Eingänge oder als Hardware-Triggerquelle für die PWM-Ausgänge genutzt werden.Die PWM-Ausgänge sind TTL-Typ, quellenkonfiguriert, mit einer angegebenen Last von 1 mA bei +5 VDC. Die nachgeschaltete Schaltung sollte daher anhand dieser Nennwerte geprüft werden. Die digitalen Eingänge sind für einen EIN-Pegel von +5 ~ +30 VDC ausgelegt und bieten eine Modul-interne Isolation von 3750 Vrms.Hardwareseitig erzeugte PWM-Ausgänge ohne SoftwareeingriffSoftware- und Hardware-Triggermodi für den PWM-StartEinzelne oder synchrone PWM-Ausgabe auf allen KanälenBurst-Modus für den Standby-BetriebAnwendungenSteuerung von Position oder Drehzahl von MotorenHelligkeitsregelung von LampenDrehzahlregelung von Lüftern

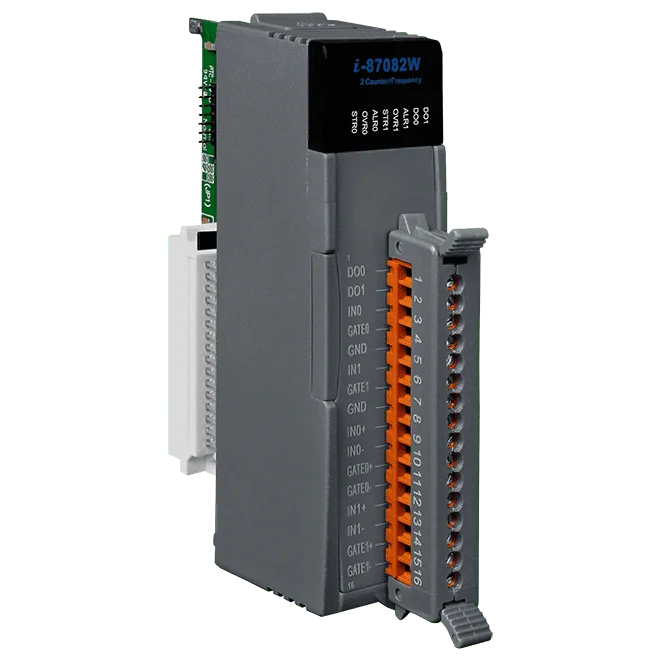

Das I-87082W-G CR ist ein Zähler- und Frequenzeingangsmodul mit zwei Kanälen für Ingenieure, die schnelle Impulszählung oder Frequenzmessung innerhalb eines I-8K/I-87K-PAC-I/O-Systems benötigen. Jeder Kanal kann für den Zähler- oder Frequenzbetrieb konfiguriert werden, mit 32-Bit-Zählwerten und Eingängen bis 100 kHz.Jeder Eingang kann je nach Signalquelle als galvanisch getrennt oder nicht getrennt gewählt werden. Getrennte Eingänge bieten eine Isolation von 3750 Vrms und akzeptieren Ein-Pegel von +3,5 VDC bis +30 VDC. Nicht getrennte Eingänge verwenden eine programmierbare Schwelle zwischen 0 und +5 VDC. Ein programmierbarer digitaler Filter und ein Tiefpassfilter unterdrücken Störungen durch Impulse, deren Breite kürzer ist als die minimale High- bzw. Low-Zeit.Zwei Open-Collector-Ausgänge vom Typ Sink stellen programmierbare Alarmsignale bereit, und das Modul verfügt über eine RS-485-Schnittstelle mit DCON-Protokoll. Ein doppelter Watchdog mit 1,6-Sekunden-Modul-Watchdog und programmierbarem Kommunikations-Watchdog bietet zusätzliche Überwachung für unbeaufsichtigte Installationen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfgeräte
