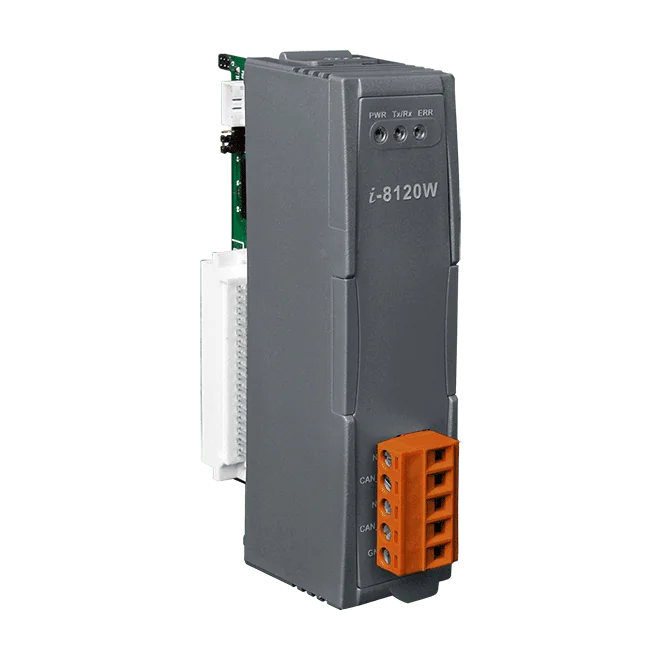

I-8120W-G 1-Port programmierbares CAN-Modul, Parallelbus für PAC-Systeme
Programmierbares CAN-Modul mit einem Port, NXP-SJA1000T-Controller und ISO-11898-2-Transceiver, ausgelegt für die Ausführung benutzerdefinierter Firmware auf WinPAC-8000, ViewPAC und XPAC-8000 Steuerungen.
- Ein CAN-Port mit 5-poligem Schraubklemmenanschluss, kompatibel mit CAN 2.0A und 2.0B
- NXP-SJA1000T-CAN-Controller mit 16 MHz Takt und ISO-11898-2-Transceiver
- Benutzerprogrammierbare Firmware auf einem 80186-Prozessor mit 80 MHz, mit 512 KB Flash und 512 KB SRAM
- Standard-Baudrate von 10 kbps bis 1 Mbps, benutzerdefinierte Baudraten werden unterstützt
- Schaltbarer 120-Ω-Abschlusswiderstand für die CAN-Busterminierung
- CAN-Nachrichten-Zeitstempel mit ±1 ms Genauigkeit und internem Echtzeituhr
293,00 € pro Stück
| 1-9 Stück | 293,00 € | |
|---|---|---|
| 10-30 Stück | 284,00 € | −3 % |
| ab 31 Stück | 278,00 € | −5 % |
Produktinformationen "I-8120W-G 1-Port programmierbares CAN-Modul, Parallelbus für PAC-Systeme"
Das I-8120W-G ergänzt WinPAC-8000, ViewPAC und XPAC-8000 Steuerungen über einen Parallelbus um eine CAN-2.0A/2.0B-Schnittstelle. Der integrierte 80186-Prozessor führt benutzerdefinierte Firmware aus, sodass Ingenieure den CAN-Verkehr lokal abwickeln können, während die übergeordnete Steuerung die höhere Logik übernimmt. Die Variante -G ist die RoHS-konforme Ausführung mit der Bestellnummer I-8120W-G CR.
Für verteilte Echtzeitsteuerungen ausgelegt, unterstützt das Modul standardmäßig Baudraten von 10 kbps bis 1 Mbps und ermöglicht benutzerdefinierte Baudraten. Ein schaltbarer 120-Ω-Abschlusswiderstand vereinfacht die Busterminierung, und CAN-Nachrichten werden mit einer Genauigkeit von ±1 ms zeitgestempelt. Die Isolation beträgt 3000 VDC für den DC/DC-Wandler und 2500 Vrms für den Optokoppler.
Da das Modul programmierbar ist, kann es auch als Device-Server mit mehreren CAN-Ports arbeiten und CAN mit RS-232-, RS-485- oder Ethernet-Schnittstellen verbinden. So können Integratoren Anwendungen realisieren, die unterschiedliche Kommunikationsprotokolle übergreifen. Firmware und Demos werden mit C/C++-Bibliotheken sowie VC6- und VS-2005-Demos und -Bibliotheken geliefert.
Anwendungen
- Robuste CAN-Kommunikation in Solarschiffen
- Programmierbarer Multi-Port-CAN-Device-Server
- Verbindung von CAN mit RS-232-, RS-485- und Ethernet-Netzwerken
- Verteilte Echtzeitsteuerung über CAN-Bus
| Product type: | Programmable CAN module |
|---|---|
| Protokoll: | CAN 2.0A/2.0B |
| Interface: | CAN |
| Ports: | 1 |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photocoupler) |
| Operating temperature: | -25 ~ +75 °C |
Technische Daten
| Software | |
|---|---|
| Treiber | I-8120W (zum Entwickeln benutzerdefinierter Firmware), WinPAC, ViewPAC, XPAC, XPAC-CE6 (Die SPS der XPAC-Serie unterstützt nur einen I-8120W) |
| SDK | TC/BC/TC++/BC++, eVC++ 4.0, VC++ 2005, C#.net 2005, VB.net 2005 |
| CPU-Modul | |
| CPU | 80186, 80 MHz oder kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-Timer | Watchdog-IC |
| LED-Anzeigen | |
| Status | 1 x Versorgung 1 x CAN-Status 1 x Betriebsmodus |
| CAN | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Spezifikation | ISO-11898-2, CAN 2.0A und CAN 2.0B |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Schalter für 120 Ω Abschlusswiderstand |
| Leistung | |
| Leistungsaufnahme | 1.5 W |
| Mechanisch | |
| Abmessungen (mm) | 31 x 91 x 115 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
