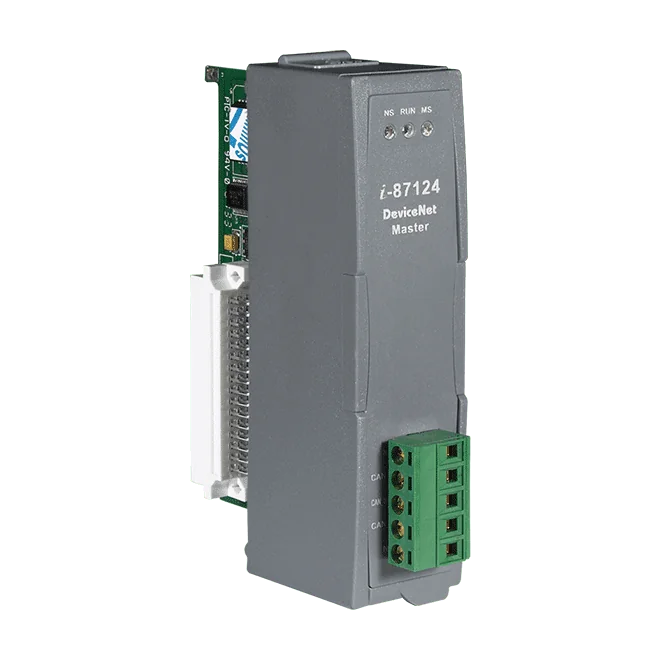

I-87124-G 1-Port DeviceNet-Master-Modul, CAN-Bus für WinPAC/ViewPAC
DeviceNet-Master-Modul, das WinPAC- oder ViewPAC-Steuerungen einen isolierten DeviceNet-Port hinzufügt und bis zu 63 Slave-Knoten mit 125 k, 250 k oder 500 k Baud verwaltet.
- DeviceNet-Master an einem einzelnen isolierten CAN-Port mit 5-poligem Schraubklemmenanschluss
- Unterstützt bis zu 63 Slave-Knoten, mit bis zu 512 Eingangs- und 512 Ausgangsbytes pro Slave
- I/O-Betriebsarten Poll, Bit-Strobe und Change of State/Cyclic
- Funktionen Group 2 und UCMM mit automatischer Erkennung kompatibler Geräte und automatischem Scan der Slaves
- Online-Hinzufügen und -Entfernen von Geräten sowie automatische Wiederverbindung nach einem Verbindungsabbruch
- Baudraten von 125 k, 250 k und 500 k mit abschaltbarem 120-Ω-Abschlusswiderstand
244,00 € pro Stück
| 1-9 Stück | 244,00 € | |
|---|---|---|
| 10-30 Stück | 236,00 € | −3 % |
| ab 31 Stück | 231,00 € | −5 % |
Produktinformationen "I-87124-G 1-Port DeviceNet-Master-Modul, CAN-Bus für WinPAC/ViewPAC"
Das I-87124-G stattet WinPAC- und ViewPAC-Steuerungen mit einem DeviceNet-Masterport aus, sodass eine PAC Slave-Geräte in einem DeviceNet-Netzwerk abfragen und verwalten kann, ohne ein separates Feldbus-Gateway zu benötigen. Das Modul arbeitet auf der CAN-Bus-Seite als eigenständiger CAN-Controller und übernimmt die Masterfunktion, mit Unterstützung für bis zu 63 Slave-Knoten.
Ingenieure, die dieses Modul auswählen, finden einen umfassenden Satz an I/O-Betriebsarten und Netzwerkmanagement-Funktionen. Unterstützt werden die Betriebsarten Poll, Bit-Strobe und Change of State/Cyclic sowie die Funktionen Group 2 und UCMM, die automatische Erkennung von Group-2- und UCMM-Geräten und das automatische Scannen der Slave-Geräte. Geräte können im laufenden Netzwerk hinzugefügt oder entfernt werden, und die Verbindung wird bei einem Unterbruch automatisch wiederhergestellt.
Für das elektrische Design ist der Port isoliert, mit 3000 VDC für DC-DC und 2500 Vrms für die Optokopplung, und er verfügt über einen abschaltbaren 120-Ω-Abschlusswiderstand. Die Softwareunterstützung umfasst Windows CE mit SDKs für VB.Net 2005, C#.Net 2005 und eVC++ 4.0. Das Modul ist für einen Betriebstemperaturbereich von -25 ~ +75 ℃ spezifiziert.
Anwendungen
- Industrieautomation
- Industriemaschinen
- Gebäudeautomation
- Lebensmittel und Getränke
- Halbleiterfertigung
- Fahrzeug-, Schiffs- und eingebettete Steuerungsnetzwerke
- Steuerungssysteme
| Product type: | DeviceNet master module |
|---|---|
| Protokoll: | DeviceNet |
| Interface: | 5-pin screw terminal, CAN bus |
| Ports: | 1 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Operating temperature: | -25 ~ +75 ℃ |
Technische Daten
| Software | |
|---|---|
| Treiber | Windows CE |
| SDK | VB.Net 2005, C#.Net 2005, eVC++ 4.0 |
| CPU-Modul | |
| CPU | x86 |
| Watchdog-Timer | CPU integriert |
| LED-Anzeigen | |
| Status | NS-LED, RUN-LED, MS-LED |
| DeviceNet | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Ports | 1 |
| Baudrate | 125 k, 250 k, 500 k |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Schalter für 120 Ω Abschlusswiderstand |
| Protokoll | DeviceNet Volume I Ver. 2.0, Volume II Ver. 2.0 |
| CAN-Spezifikation | ISO-11898-2, CAN 2.0A und CAN 2.0B |
| Leistung | |
| Leistungsaufnahme | 2 W |
| Mechanisch | |
| Abmessungen (mm) | 31 x 115 x 91 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 ℃ |
| Lagertemperatur | -30 ~ +80 ℃ |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
