I-87H17W 8-Kanal HART-Stromeingangsmodul (graues Gehäuse)

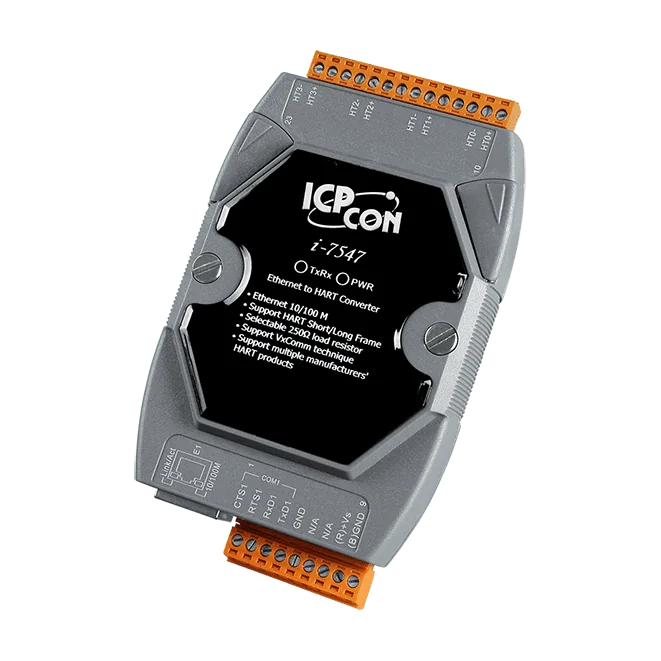

I-7547 CR verbindet Ethernet mit vier HART-Kanälen und ermöglicht Ingenieuren den Zugriff auf HART-Feldgeräte von einem PC oder einer Steuerungsanwendung aus über das Netzwerk. In Verbindung mit dem Hilfsprogramm VxComm erscheint das HART-Netzwerk als virtuelle COM-Ports, sodass bestehende serielle Software HART-Daten ohne Anpassungen erfassen und verarbeiten kann. Die CR-Variante mit grauem Gehäuse ist die RoHS-konforme Bestelloption des I-7547.Der Konverter unterstützt HART-Kurz- und Langrahmen, den Burst-Modus sowie Punkt-zu-Punkt- und Multidrop-Topologien mit bis zu 15 HART-Slave-Geräten. Gleichzeitig können zwei HART-Master zugelassen werden, und jeder HART-Port verfügt über einen wählbaren 250-Ω-Abschlusswiderstand. Das kostenlose Hilfsprogramm HC_Tool übernimmt die Modulkonfiguration und die Prüfung der HART-Kommunikation, die Firmware lässt sich über Ethernet aktualisieren.In Verbindung mit der Software HDS (HART Device Simulator) kann das Gerät auch als HART-Slave arbeiten. HDS simuliert mehrere HART-Feldgeräte, sodass Master-Programme ohne physische Messgeräte entwickelt und geprüft werden können. Typische Einsatzbereiche sind Strommessung, Umwelt- und Gebäudeüberwachung, Tunnelüberwachung und petrochemische Anlagen, einschließlich FDT-basierter Konfigurationssysteme.AnwendungenStrommessungPetrochemische IndustrieUmweltüberwachungTunnelüberwachungGebäudeüberwachungÜberwachungssystemeFDT-basierte (Field Device Tool) HART-Konfiguration und -Steuerung

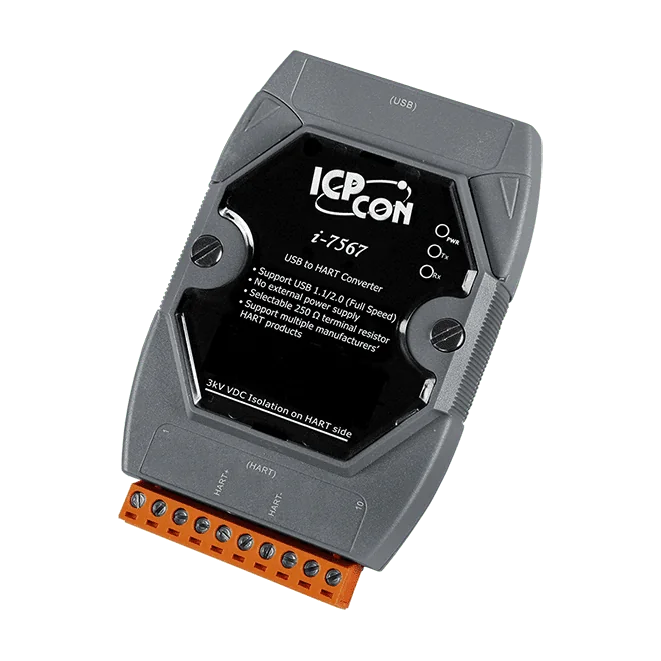

Der I-7567 CR verbindet einen Windows-PC über USB mit HART-Feldgeräten. Er kann als HART-Master arbeiten, sodass der PC über einen virtuellen COM-Port auf Slave-Geräte zugreift, oder als HART-Slave zusammen mit der Simulationssoftware HDS. Ingenieure können HART-Datenerfassung daher aufbauen und testen, ohne zuvor Feldinstrumente installieren zu müssen.Der Konverter unterstützt HART-Kurz- und Langrahmen sowie den Burst-Modus. Er verarbeitet Punkt-zu-Punkt- oder Multidrop-Verkabelung mit bis zu 15 HART-Slave-Geräten und erlaubt zwei HART-Master. Ein mitgeliefertes Hilfsprogramm übernimmt die Modulkonfiguration und HART-Kommunikationstests, und die Firmware kann über USB aktualisiert werden.Die Versorgung erfolgt vollständig über den USB-Port, ein separates Netzteil ist nicht erforderlich. Das Gerät bietet 3000 VDC Potenzialtrennung und 4 kV ESD-Schutz, und der 250-Ω-Abschlusswiderstand kann bei Bedarf zugeschaltet werden. Die Unterstützung des FDT-Standards ermöglicht Online-HART-Konfigurationssysteme.AnwendungenStrommessungPetrochemische IndustrieUmweltüberwachungTunnelüberwachungGebäudeüberwachungÜberwachungssystemeFDT-basierte HART-Konfigurations- und Steuerungssysteme

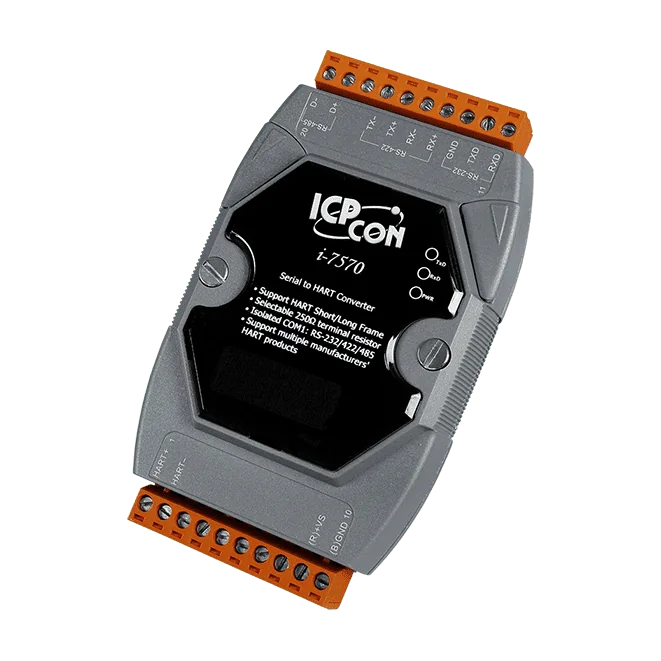

Der I-7570 CR verbindet einen seriellen Host mit HART-Feldgeräten. Verbinden Sie einen PC oder eine Steuerung über RS-232, RS-422 oder RS-485 und greifen Sie auf HART-Transmitter, Aktoren und Geräte mit Stromausgang zu, ohne das HART-Framing selbst implementieren zu müssen. In Verbindung mit dem Dienstprogramm HC_Tool arbeitet das Modul als HART-Master; mit dem Dienstprogramm HDS kann es HART-Slave-Geräte emulieren.Der Punkt-zu-Punkt- sowie der Multi-Drop-Betrieb von HART wird unterstützt, mit bis zu 15 HART-Slave-Geräten. Zwei HART-Master sind zulässig, und sowohl HART-Kurz- als auch Langrahmen sowie der Burst-Modus werden unterstützt. Das mitgelieferte Dienstprogramm unterstützt Sie bei der Konfiguration des Moduls und beim schnellen Test der HART-Kommunikation.Die Version mit grauem Gehäuse wird über eine unstabilisierte Versorgung von +10 bis +30 VDC gespeist und verfügt über einen 4-kV-ESD-Schutz sowie einen integrierten Watchdog. Die Montage erfolgt auf DIN-Schiene oder an der Wand. Das Gerät eignet sich für Überwachungs- und Messtechnikanlagen, einschließlich FDT-basierter Konfigurationssysteme.AnwendungenStrommessungPetrochemische IndustrieUmweltüberwachungTunnelüberwachungGebäudeüberwachungÜberwachungssystemeHART-Konfiguration und -Steuerung auf FDT-Basis (Field Device Tool)

CNT-CAN CR ist ein CAN-Bus-Steckverbinder, mit dem sich ein CAN-Bus-Knoten schnell an die Busleitung anschließen lässt. Die Quick-Connect-Technik macht das Abisolieren der Busleiter überflüssig, was die Installation vereinfacht.Der Steckverbinder besitzt ein Kunststoffgehäuse mit integriertem Abschlusswiderstand, der über einen eingebauten Schalter gewählt werden kann. Er bietet zwei Kabeleinführungen und eine 9-polige D-Sub-Buchse mit 90°-Kabelabgang und ist optional mit einer Programmierschnittstelle erhältlich.Er eignet sich für Ingenieure, die ein CAN-Gerät mit minimalem Verdrahtungsaufwand und einer klaren Auswahl der Busterminierung an eine bestehende CAN-Busleitung anbinden müssen.AnwendungenAnschluss eines CAN-Bus-Knotens an eine CAN-BusleitungErweiterung eines bestehenden CAN-Bus-Netzwerks um CAN-Geräte
