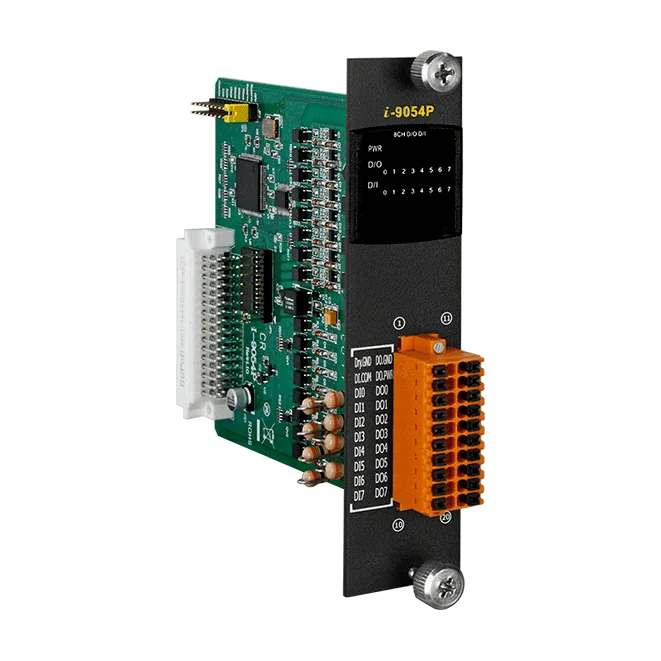

I-9054P Isolierte 8-Kanal-DI / 8-Kanal-DO-Modul, Open-Collector-Senkenausgang

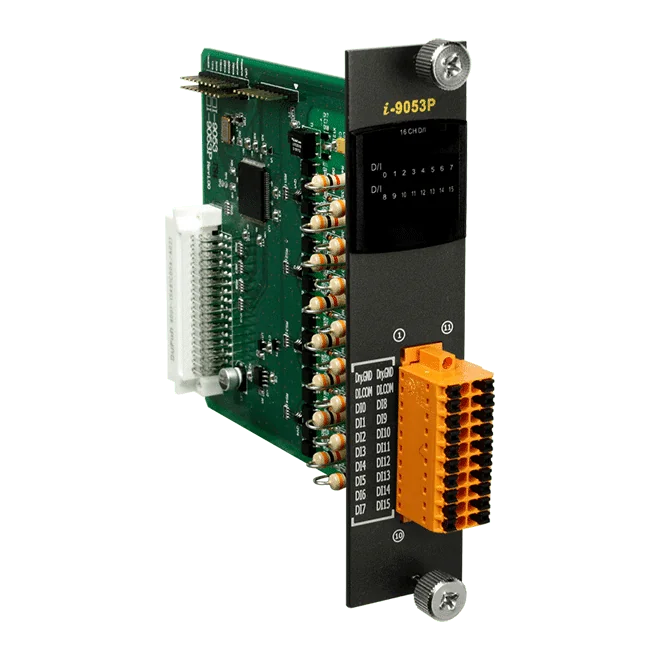

Das I-9053P CR ist ein 16-kanaliges Digitaleingangsmodul der Serie I-9K/I-97K für PAC-I/O-Anwendungen. Jeder Kanal akzeptiert wahlweise einen potentialfreien (Trockenkontakt) oder einen Nasskontakt (Spannungssignal). Der Eingangstyp wird über die Verdrahtung ausgewählt, sodass ein Modul gemischte Feldverdrahtung ohne Hardwareänderung bedienen kann.Jeder Kanal ist optoisoliert. Das Modul bietet 3750 VDC Isolation innerhalb des Moduls sowie ±4 kV Kontakt- und ±8 kV Luft-ESD-Schutz, was einen zuverlässigen Betrieb in elektrisch störbehafteten Industrieumgebungen unterstützt. Trockenkontakt-Eingänge können über eine effektive Distanz von bis zu 500 m betrieben werden.Jeder Eingang verfügt über eine LED-Anzeige, die eine schnelle optische Kontrolle des Kanalstatus bei Inbetriebnahme und Fehlersuche ermöglicht. Der Eingangstyp Sink/Source sowie der wählbare Tiefpassfilter (1 ms bis 70 ms, über Jumper oder CPU-Parameter eingestellt, standardmäßig deaktiviert) erlauben die Anpassung der Eingangsreaktion an die Feldsignale.AnwendungenDigitale Eingangsüberwachung von Trocken- und Nasskontakt-Schaltern in industriellen Umgebungen

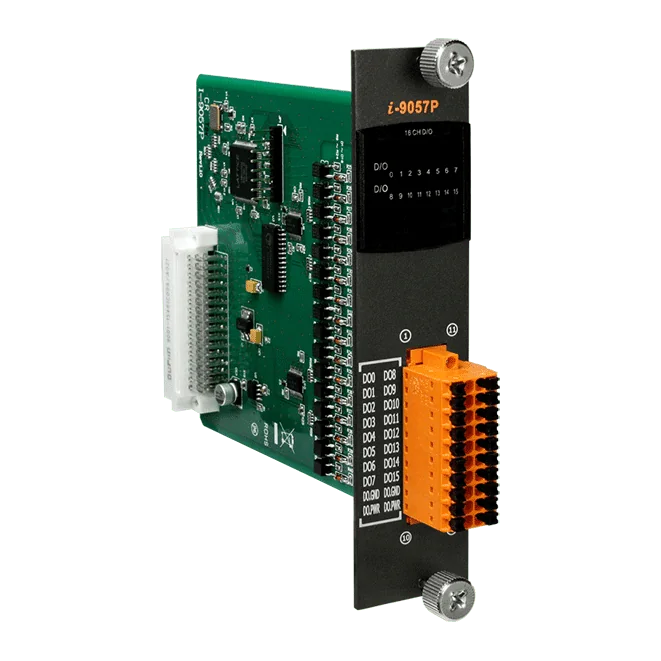

Das I-9057P stellt 16 isolierte digitale Ausgangskanäle im Format eines PAC-I/O-Moduls bereit und verwendet Open-Collector-Ausgänge vom Typ Senke (Sink). Es eignet sich für Ingenieure, die Lasten von 10 bis 50 VDC mit bis zu 100 mA pro Kanal schalten müssen, wobei jeder Kanal über eine Optokoppler-Isolation verfügt.Jedem Kanal lassen sich ein eigener Einschaltwert und ein eigener Sicherheitswert zuweisen, sodass die Ausgänge für Anlauf- und Fehlerzustände definiert werden können. Kanalbezogene Status-LEDs zeigen den Zustand aller 16 Ausgänge auf einen Blick, eine weitere LED signalisiert Versorgungsspannung und Kommunikation.Zu den Schutzfunktionen gehören ein Überlastschutz mit einer Auslegung von 1,1 A, ein Kurzschlussschutz sowie ein Überspannungsschutz bis 60 VDC. Das Modul ist für einen Betriebsbereich von -25 bis +75 °C ausgelegt und für Anwendungen in Energiespeichersystemen zugelassen.AnwendungenEnergiespeichersystem

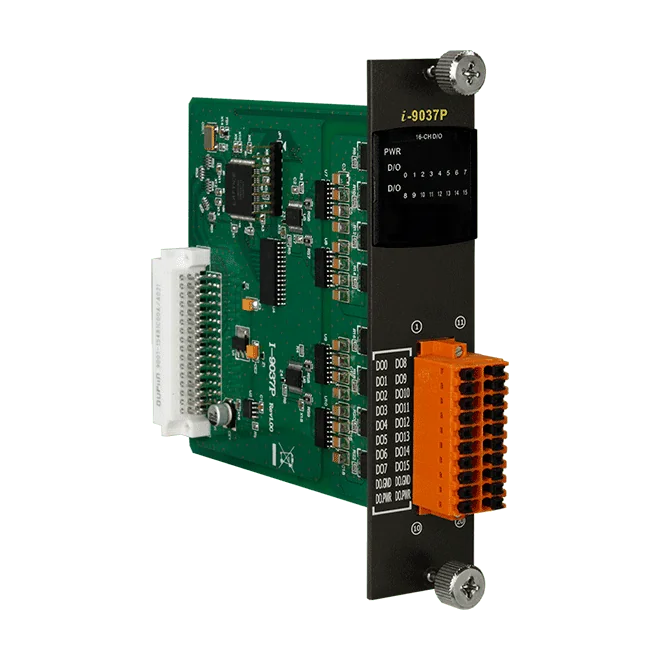

Das I-9037P CR ist ein 16-Kanal-Digital-Ausgangsmodul für PAC-I/O-Anwendungen der I-9K/I-97K-Serie. Jeder Kanal ist ein Source-Ausgang (PNP) mit Optokoppler-Isolation und kann Lasten mit +5 bis +30 VDC bei bis zu 700 mA pro Kanal schalten.Ingenieure wählen dieses Modul typischerweise dort, wo Ausgangskanäle elektrisch störbehafteten Anlagenbedingungen standhalten müssen. Kurzschlussschutz, 60 VDC Überspannungsschutz, 4 kV Kontakt-ESD-Schutz und 3750 VDC Isolation innerhalb des Moduls helfen, das Modul und die Steuerungsseite des Systems zu schützen.Einschaltwerte und Sicherheitswerte der Ausgänge lassen sich konfigurieren, sodass die Ausgänge beim Anlauf oder im sicheren Zustand in einen definierten Zustand versetzt werden können. Kanal-Statusanzeigen sowie eine Power- und Kommunikations-LED vereinfachen die Inbetriebnahme und die Fehlersuche. Das Modul hat eine maximale Leistungsaufnahme von 1 W und arbeitet im Temperaturbereich von -25 bis +75 °C.AnwendungenSchalten von PNP-Feldlasten in Industrieautomatisierungs- und SteuerungssystemenDigitale Ausgangserweiterung in I-9K/I-97K-PAC-I/O-KonfigurationenInstallationen, die elektrischen Störungen und Interferenzen ausgesetzt sind

I-9040P CR ist ein digitales 32-Kanal-Eingangsmodul aus der I-9K/I-97K-Serie für I/O-Systeme auf PAC-Basis. Jeder Kanal ist optisch isoliert und kann als Sink- oder Source-Eingang verdrahtet werden, sodass ein Modul für beide gängigen Eingangsbeschaltungen geeignet ist. Es verarbeitet potentialfreie Kontakte, Nassschaltsignale (24-V-Pegel) sowie 5-V/TTL-Signale.Nasseingänge schalten bei +19 VDC bis +30 VDC ein und unterhalb von +11 VDC aus, was zu digitalen Eingangssystemen mit +24 VDC passt. Ein Tiefpassfilter mit Einstellungen von 1 ms bis 70 ms lässt sich per Jumper oder CPU-Parameter auswählen und hilft, kurzzeitige Störungen an Feldsignalen zu unterdrücken. Der Filter ist standardmäßig deaktiviert.Jeder Kanal verfügt über eine eigene Status-LED, dazu kommt eine LED für Versorgung und Kommunikation. Für eine einfachere Feldverdrahtung kann optional eine Tochterplatine wie die DN-37-381-A mit dem Modul kombiniert werden. Das Modul bietet 3750 VDC Isolation innerhalb des Moduls sowie ±4 kV Kontakt- und ±8 kV Luftentladungsschutz gegen ESD.AnwendungenDigitale Statusüberwachung in Eingangssystemen mit +24 VDCErweiterung digitaler Eingänge für I/O auf PAC-Basis (I-9K/I-97K-Serie)
