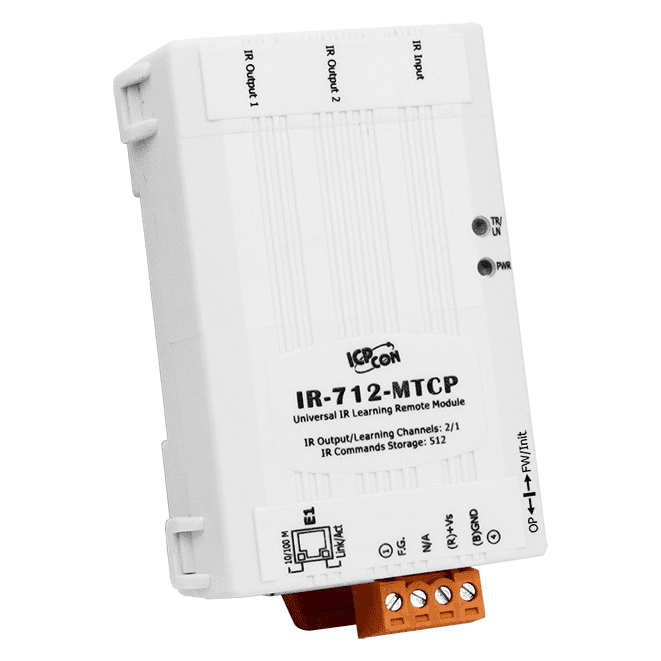

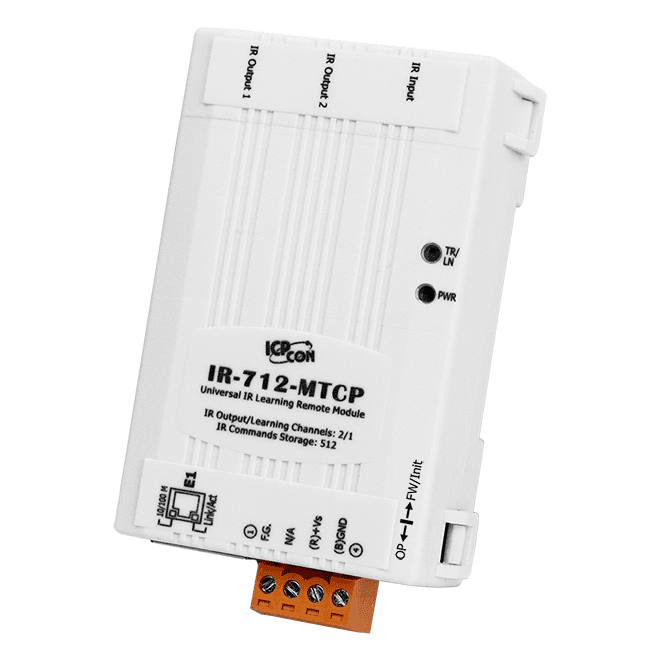

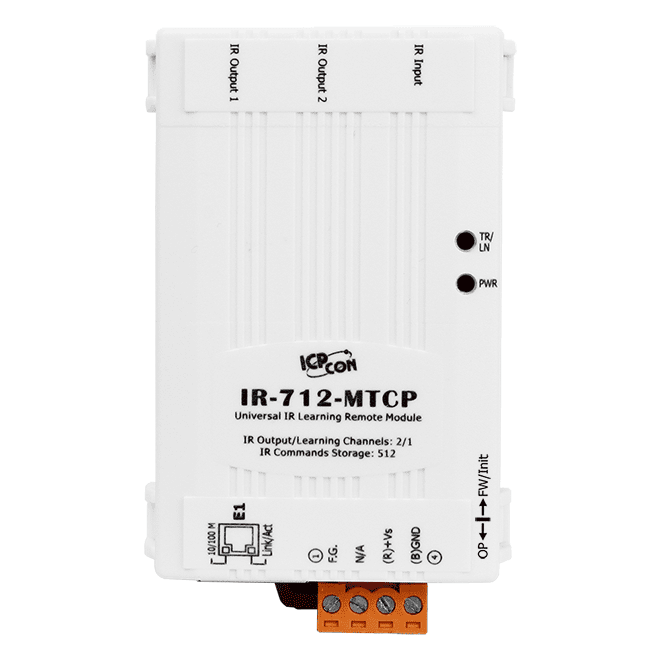

IR-712-MTCP Universelles IR-Lernmodul, 2-Kanal-IR-Ausgang, Modbus TCP
Ethernet-IR-Lern- und Sendemodul mit 2 IR-Ausgängen und Kapazität für 512 Befehle, steuerbar über Modbus TCP/UDP oder DCON. Inklusive 2 Sendekabel CA-IR-SH2251.
- Zwei IR-Ausgangskanäle für die einzelne oder gleichzeitige Steuerung mehrerer Geräte
- Ein IR-Lerneingang mit Unterstützung der Trägerfrequenzen 33, 36, 37, 38, 40 und 56 kHz
- Kapazität für 512 IR-Fernbedienungsbefehle
- Ethernet-Schnittstelle mit Modbus-TCP/UDP-Server und DCON-ASCII-String-Befehlen
- Erlernte Befehle können im Modul gespeichert oder in einer Datei abgelegt werden
- Konfiguration, Lernvorgang, Test und Speicherung über das IR-Utility
130,00 € pro Stück
| 1-9 Stück | 130,00 € | |
|---|---|---|
| 10-30 Stück | 126,00 € | −3 % |
| ab 31 Stück | 123,00 € | −5 % |
Produktinformationen "IR-712-MTCP Universelles IR-Lernmodul, 2-Kanal-IR-Ausgang, Modbus TCP"
IR-712-MTCP erlernt Infrarot-Fernbedienungsbefehle von einer breiten Palette an Consumer- und AV-Geräten, speichert sie im Modul oder exportiert sie in eine Datei und sendet sie anschließend auf Abruf. Seine beiden IR-Ausgänge können separate Geräte einzeln oder mehrere gleichzeitig ansteuern. Damit lassen sich nicht vernetzte, fernbedienbare Geräte auf einfache Weise in ein vernetztes Steuerungssystem integrieren.
Die Steuerung erfolgt über Ethernet. Das Modul arbeitet als Modbus-TCP/UDP-Server, sodass SPS-, PLC- und PC-basierte Clients gespeicherte Befehle direkt auslösen können. Zusätzlich steht ein ASCII-String-Befehlssatz über DCON (TCP/UDP) zur Ausgabe von IR-Signalen zur Verfügung. Konfiguration, Lernvorgang, Test und Speicherung der Befehle erfolgen mit dem mitgelieferten IR-Utility.
Diese Bestellnummer enthält zwei Sendekabel CA-IR-SH2251 für die IR-Ausgänge. Das Modul ist für die Montage auf DIN-Schienen vorgesehen und eignet sich für Smart-Home-, Gebäudeautomations- und AV-Installationen, bei denen die IR-Steuerung in ein übergeordnetes System integriert werden soll.
Anwendungen
- Heimunterhaltungsgeräte
- Videokonferenzsysteme
- Überwachungssysteme
- e-Classroom-Dienst
- Lichtszenariosteuerung
- Gebäude- und Hausautomation
| Product type: | IR learning module |
|---|---|
| Protokoll: | Modbus TCP/UDP |
| Interface: | Ethernet |
| Ports: | 1 |
| Operating temperature: | 25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x TR/LN (IR-Senden/Lernen) 1 x PWR (Power) |
| Infrarot | |
| IR-Lerneingang | 1 Kanal. Unterstützt 6 IR-Trägerfrequenzen: 33, 36, 37, 38, 40, 56 kHz. |

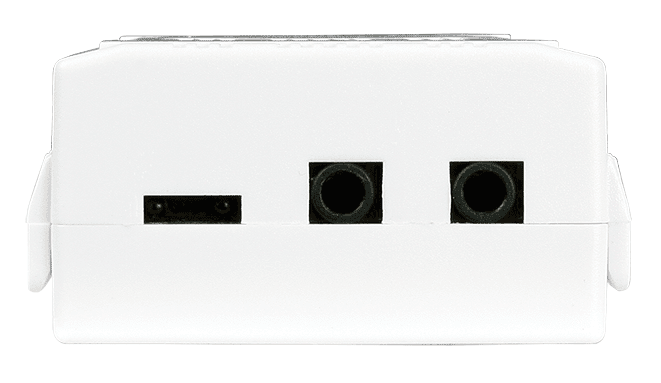

| IR-Ausgangskanäle | 2 Kanäle mit 3,5-mm-Audiobuchse |
| IR-Fernbedienungsbefehle | Kapazität: 512 |
| Ethernet | |

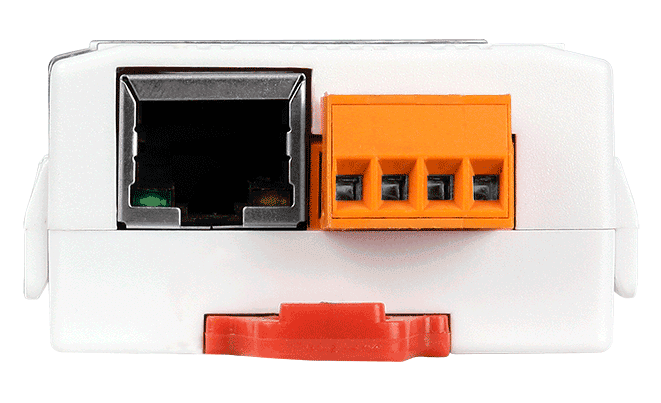

| Ports | 10/100 Base-TX, 8-poliger RJ-45 x1 (Auto-Negotiation, Auto-MDI/MDIX, LED-Anzeige) |
| Protokoll | Modbus TCP/UDP Server |
| Leistung | |
| Leistungsaufnahme | Standby: 1,7 W Bei Nutzung von 1 IR-Ausgang: 3,4 W Bei Nutzung von 2 IR-Ausgängen: 5,8 W (max.) |
| Mechanisch | |
| Abmessungen (mm) | 52 x 27 x 85 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | 25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
